描述

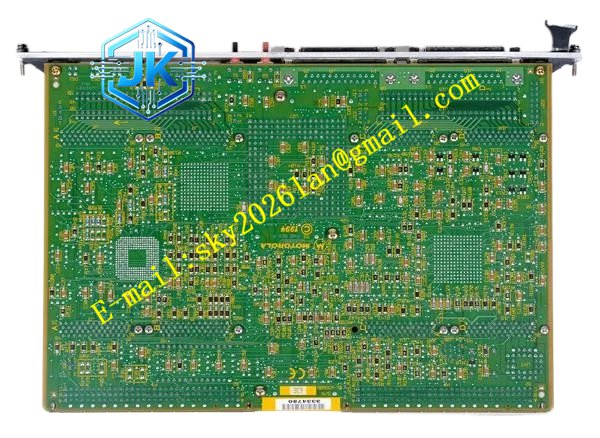

Motorola MVME162-813
技术规格
- 处理器主频：32 MHz。
- 内存配置：配备 8MB 标准 DRAM。
- 总线接口：支持 A24/A32 寻址及 D8/D16/D32 数据传输的 VMEbus 接口。
- 系统控制：具备 VMEbus 系统控制器功能及全局控制状态寄存器（GCSR）。
功能特点
- 大容量内存：8MB DRAM 为运行复杂的实时操作系统（如 VxWorks、pSOS）提供了充足的运行空间。
- 灵活寻址：支持本地总线到 VMEbus 的 A16/A24/A32 地址映射，兼容多种 VME 外设。
- 调试支持：板载 162Bug 调试监控程序，简化系统启动和底层开发。
- 高扩展性：支持 IndustryPack 模块扩展，适应多样化的现场 I/O 需求。
应用场景
适用于分布式控制系统（DCS）、可编程逻辑控制器（PLC）核心处理单元、大型测试设备以及通信基站控制节点。
性能参数
- 电源需求：典型功耗 3.5A @ +5V，最大不超过 4.5A；+12V 和 -12V 最大电流为 100mA。
- 工作环境：支持 0°C 至 70°C 的强制风冷工作温度范围，存储温度可达 -40°C 至 +85°C。
- 湿度耐受：支持 5% 至 90% 的非凝结相对湿度。
材质构成
采用阻燃级 FR-4 工业 PCB 板材，搭载 Motorola MC68040 系列处理器、高速 DRAM 颗粒及定制 ASIC 芯片。
结构特征

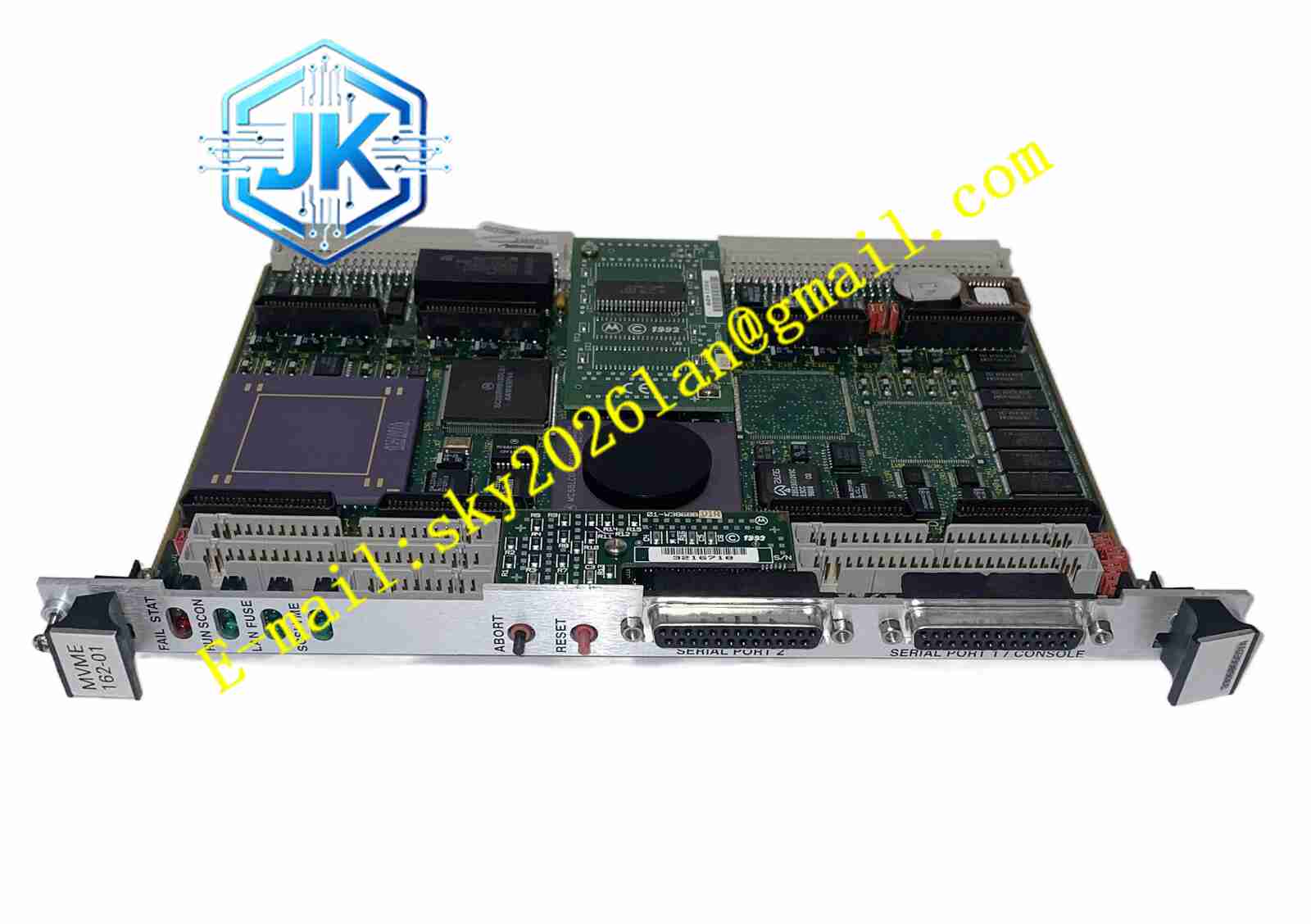

标准 6U VME 欧卡设计，前面板带有八个状态指示 LED（包括 RUN、FAIL、STAT 等），并配有 ABORT 和 RESET 物理按键。
工作原理
MC68040 处理器作为核心，通过本地总线与 MCchip ASIC 通信。MCchip 负责管理串行端口、LAN 芯片、SCSI 接口及 DRAM 的奇偶校验保护。VMEchip2 则专职处理与外部 VME 背板的 DMA 及中断请求，实现内外总线的高效并行处理。
安装要求
- 确保 VME 机箱的导槽完好，平稳推入板卡以避免背板连接器引脚弯曲。
- 配置正确的硬件跳线（如 VME 系统控制器跳线、内存大小配置跳线）。
- 保证散热风道无遮挡。
使用注意事项
- 定期检查前面板 LED 状态，若 FAIL 灯亮起需通过 162Bug 读取错误代码。
- 避免在强电磁干扰环境下暴露未屏蔽的接口。
- 固件升级时需严格遵循 Motorola 官方指导，防止系统变砖。
