描述

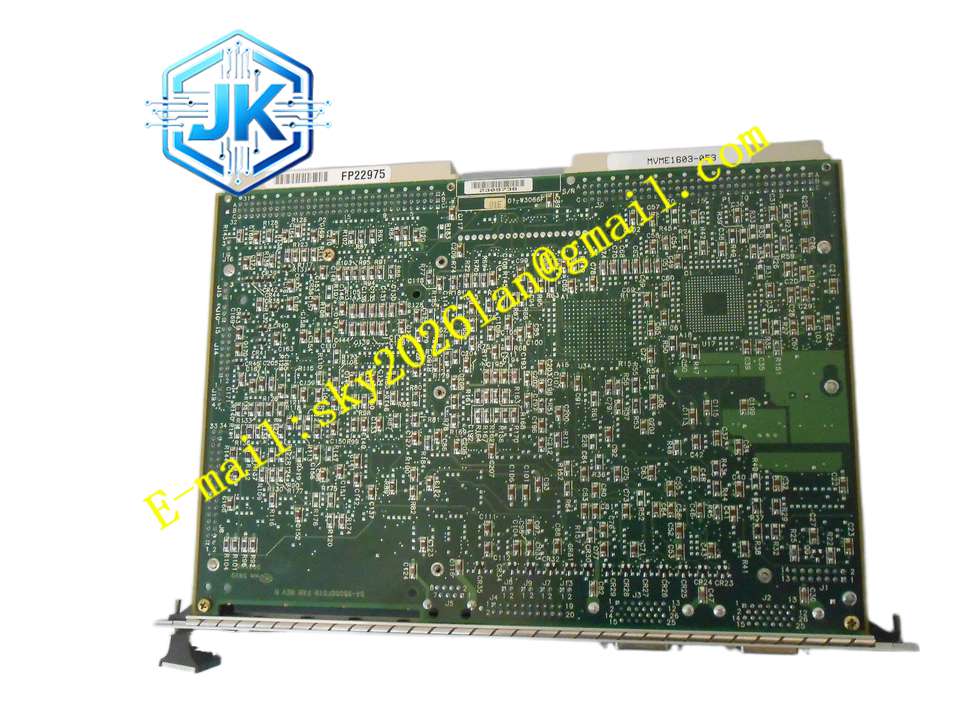

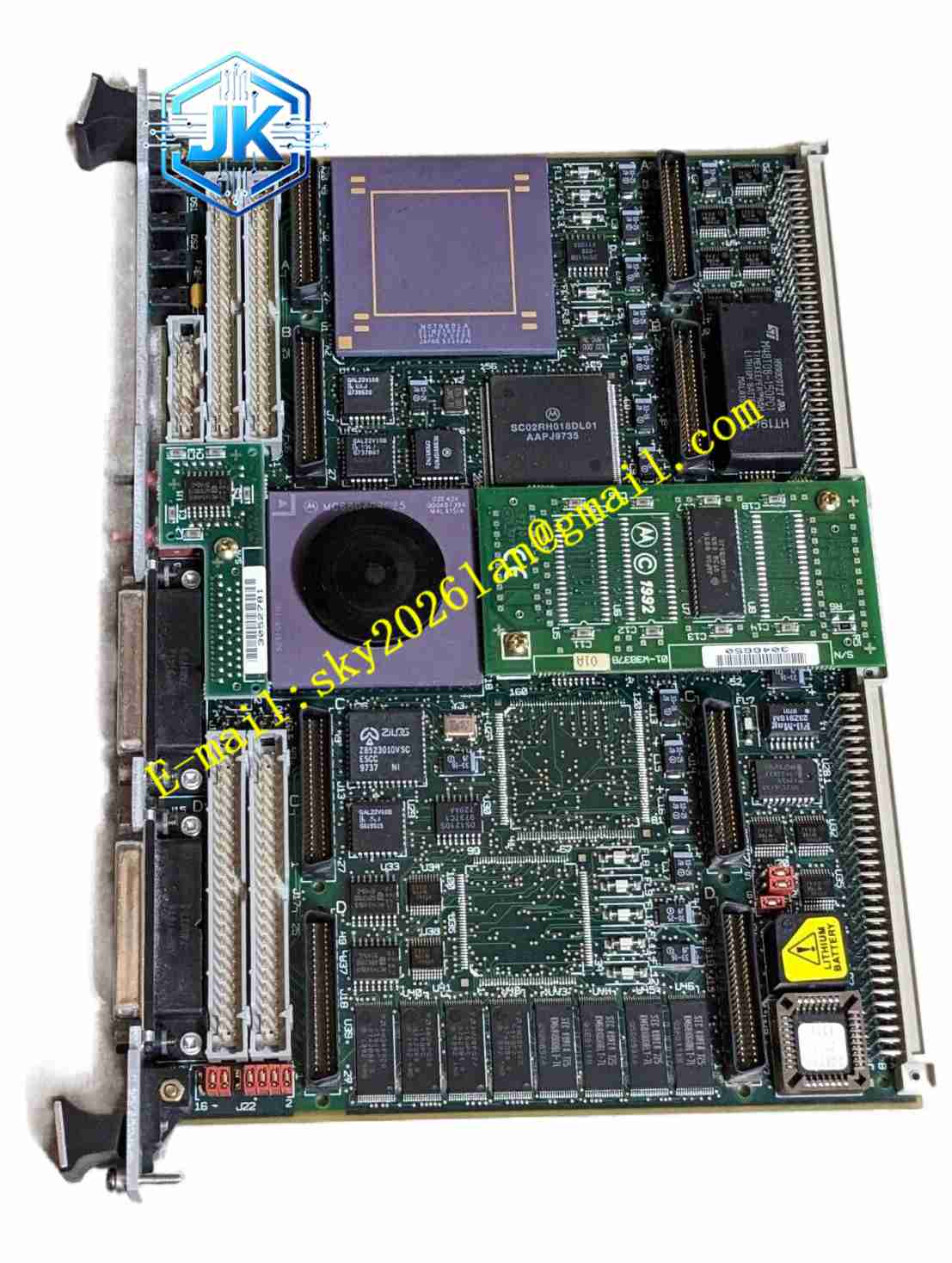

Motorola MVME1603-053
技术规格
- 核心处理器：搭载 PowerPC 603 微处理器，主频高达 200MHz。
- 内存配置：板载 16MB DRAM 内存。
- 总线架构：支持 VMEbus 系统控制器功能，兼容 A24/A32 寻址及 D8/D16/D32/D64 块传输。
- 缓存与协处理：可选配 256KB L2 缓存，具备强大的本地总线处理能力。
功能特点
- 图形与显示支持：集成 Super VGA 高分辨率彩色图形加速器（CL-GD5434）。
- 丰富接口：支持软盘驱动器控制（PC87303 SIO）、SCSI 接口及以太网通信。
- 灵活扩展：支持符合 IEEE P1386.1 标准的 PMC（PCI Mezzanine Card）夹层卡，方便进行 FDDI、ATM 或额外以太网扩展。
- 定时与中断：内置多个可编程定时器（包括 ISA 桥接控制器和 Z8536 CIO 提供的定时器），支持 VMEbus 中断处理。
应用场景
广泛应用于高级工业自动化控制、复杂的数据采集系统、电信基础设施以及需要图形界面的测试与测量设备。
性能参数
- 串行通信：支持异步串行波特率 110B/s 至 38.4KB/s，同步波特率最高可达 2.5MB/s。
- VME 传输：支持本地总线到 VMEbus 及 VMEbus 到本地总线的双向高速 DMA 传输。
- 时钟与日历：集成实时时钟（RTC），自动处理闰年及不同月份天数。
材质构成
采用高可靠性多层工业级印刷电路板（PCB），搭载 PowerPC 603 处理器、DRAM 颗粒、VMEchip2 ASIC 及各类高速接口芯片。
结构特征
采用标准的 6U VME 封装尺寸，前面板提供状态指示 LED、复位按钮及必要的 I/O 接口引出，背部通过 P1/P2 连接器与 VME 背板对接。
工作原理
PowerPC 603 处理器通过本地总线与 VMEchip2 及 PCI 桥接芯片通信。VMEchip2 负责处理 VME 总线协议、中断请求及 DMA 传输，而 PCI 总线则用于连接板载外设及 PMC 扩展卡，实现高效的数据调度。
安装要求
- 必须插入兼容的 6U VME 机箱卡槽，并确保 P1/P2 连接器完全对齐。
- 确保机箱提供充足的强制风冷，以满足 PowerPC 及高速 ASIC 的散热需求。
- 若使用 SCSI 接口，需确保总线两端正确配置终端电阻。
使用注意事项
- 严禁在系统带电状态下插拔板卡。
- 操作前务必佩戴防静电手环，避免静电损坏精密 CMOS 器件。
- 定期检查板载实时时钟（SNAPHAT 电池）的电量，防止配置和时间数据丢失。
