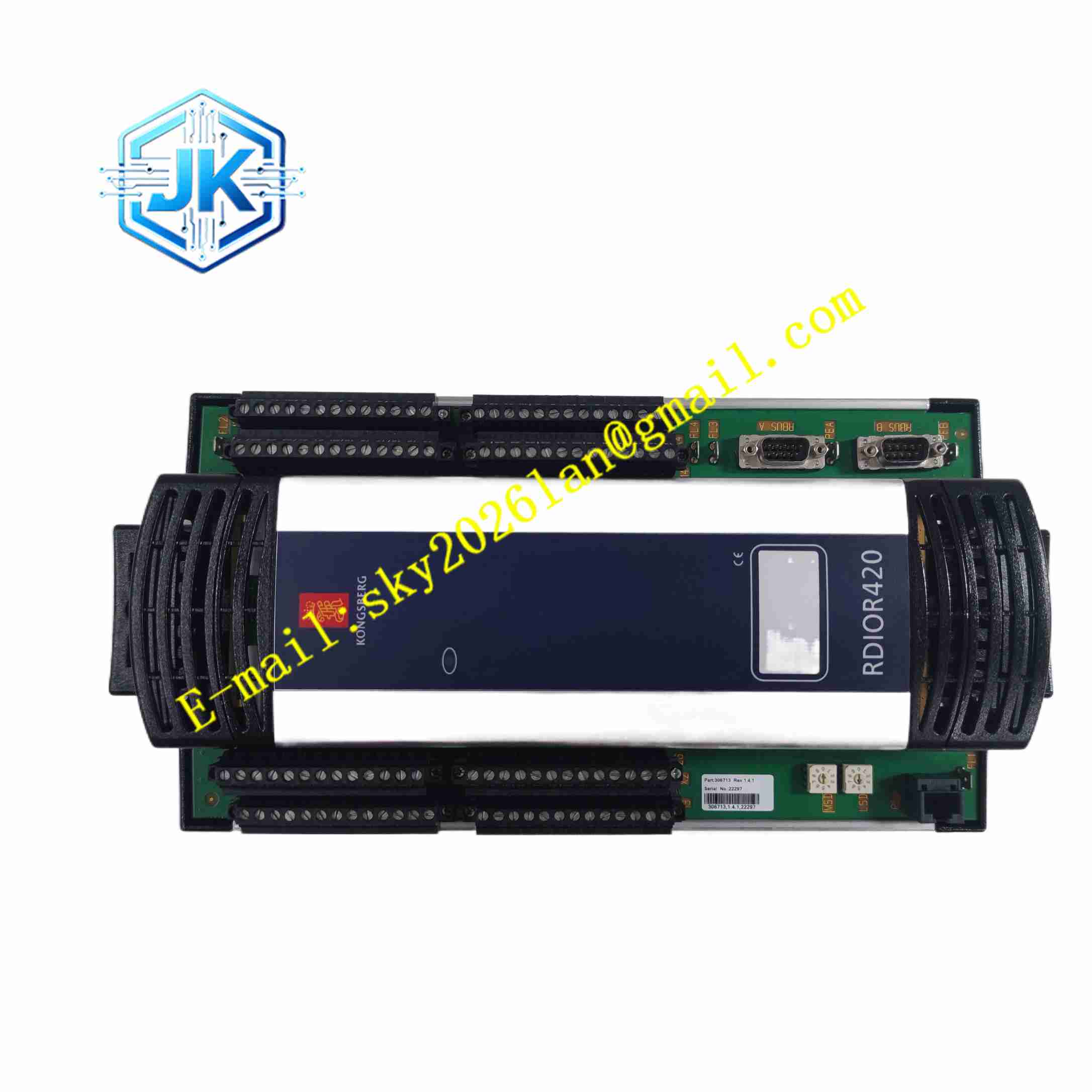

KONGSBERG RDIOR420
技术规格 型号：RDIOR420 通讯接口：RBUS A、RBUS B 双路冗余 I/O 过程总线，通讯端口电气隔离 供电：DC24V 船用电源 通道配置：16 路独立可配置固态 DI/DO 通道；16 路继电器通道，支持常开、常闭触点 继电器触点容量：交流负载最高 250VAC，直流负载最高 300VDC；电阻负载最大 5A 固态输出通道内置短路保护与回路监测 工作温度：-25℃ ~ +70℃ 储存温度：-30℃ ~ +75℃ 相对湿度：5%~95% 无凝露 防护等级：IP20 安装方式：DIN35mm 导轨机架安装 认证：DNV GL 船用型式认证
功能特点 32 通道一体化集成，固态通道和继电器通道并存，兼顾小信号采集和大功率负载驱动，减少控制柜内模块数量。 RBUS 双总线冗余设计，两条总线独立并行通讯，任意一条总线损坏，模块维持正常数据交换。 16 路固态通道软件自由切换输入或者输出模式，适配多样化现场信号需求。 继电器通道支持常开、常闭两种接线方式，适配不同安全回路逻辑。 固态通道支持线路断线诊断，实时监测现场回路完整性。 全面硬件自诊断，监测电源状态、总线通讯、固态通道、继电器触点故障，故障信息上传控制系统。 故障安全输出功能，模块与 RCU 主机通讯丢失，继电器与固态输出切换至预设安全状态，保障船舶安全保护动作。 面板 LED 状态指示灯，每通道独立状态显示，快速定位故障点位。 支持在线固件升级，升级操作不会中断总线其他模块运行。 通讯端口电气隔离，隔离现场强干扰信号，保护主控 RCU 控制器。
应用场景 大型船舶机舱报警与泵阀控制，船舶消防报警联锁回路，海上平台安全关断系统现场 I/O 采集，船舶压载水系统阀门远程控制，船舶主机辅助设备状态采集，K-Safe 安全保护系统现场执行单元。
性能参数 继电器触点通断性能稳定，额定负载下可执行数十万次可靠动作。 固态通道回路检测灵敏，线路断线可快速识别并上报报警。 RBUS 总线冗余切换平稳，切换过程不会触发输出误动作。 电路板三防涂层抗盐雾腐蚀，长期海上高湿环境绝缘性能稳定。 电磁抗扰度满足海事标准，机舱大功率设备启停不会造成模块误动作。
材质构成 壳体：阻燃黑色工程塑料外壳。 PCB 主板：FR4 多层工业电路板，整板三防涂覆，防潮防霉抗盐雾。 核心器件：MCU 微处理器、光电隔离芯片、固态开关、船用继电器、RBUS 总线收发芯片。 接线端子：弹簧式大电流接线端子，镀金触点。 紧固件：不锈钢防锈螺丝，抵抗海上腐蚀。
结构特征 长条机架插卡式结构，DIN 导轨卡扣式安装，拆装便捷。模块正面设置多组 LED 指示灯，包含电源、总线、故障指示灯以及 32 路 I/O 通道独立状态灯。模块上下两侧设置高密度接线端子排，分别接入现场传感器、继电器负载、供电线缆。电路板分区设计，总线隔离区、固态 I/O 区、继电器功率输出区分开布局，隔离强弱电信号，抑制干扰。无风扇被动散热，依靠壳体空气自然对流散热。模块侧面布置 RBUS 总线输入输出接口，支持多模块总线串接扩展 I/O 点位。
工作原理 DC24V 船用电源接入模块供电端子，MCU 加载嵌入式控制程序。现场阀位开关、压力开关、液位开关等信号接入 16 路固态 DI/DO 通道，信号经光电隔离转换送入 MCU。MCU 将采集的现场状态数据打包，通过 RBUS 双冗余总线上传至 RCU 远程控制器。RCU 下发控制指令后，MCU 解析指令，既可以驱动固态输出通道，也可以驱动内置继电器，继电器干接点输出大电流信号，直接驱动报警灯、电磁阀等大功率负载。模块持续巡检全部通道状态，检测断线、短路、继电器故障，点亮故障指示灯并上传报警代码。当 RBUS 两条总线通讯全部中断，模块触发故障安全逻辑，继电器触点切换到预设安全位置，执行船舶安全保护动作。
安装要求 控制柜断电，释放残余电压，模块卡扣卡入 DIN35 导轨，确认卡扣锁紧。 区分固态 I/O 端子与继电器功率端子，功率回路和信号回路分开布线，信号线缆使用屏蔽双绞线，屏蔽单点接地。 RBUS 总线使用专用屏蔽电缆，总线两端安装终端电阻。 模块四周预留通风空间，散热通道不可遮挡，远离变频器、交流接触器等强干扰设备。 上电，K-Chief 系统扫描识别 RDIOR420 模块，配置通道模式、继电器安全状态参数，逐点测试输入输出动作。 单机测试完成后接入整套船舶自动化系统，验证总线冗余切换、通讯丢失故障安全功能。
使用注意事项 模块拆装、接线必须断电，禁止带电插拔。 继电器负载不可超过触点额定容量，过载会造成继电器触点烧蚀粘连。 定期紧固接线端子，船舶持续振动会造成端子松动，信号丢失。 机舱环境定期清理端子上盐雾沉积物，盐雾堆积会造成漏电短路。 禁止有机溶剂接触电路板，避免破坏三防涂层。 严格规避凝露，凝露会腐蚀电路板，造成短路损坏。 固件升级过程禁止断电，防止固件损坏。 更换备件必须使用同型号 RDIOR420，不同版本通道配置与固件不兼容。
