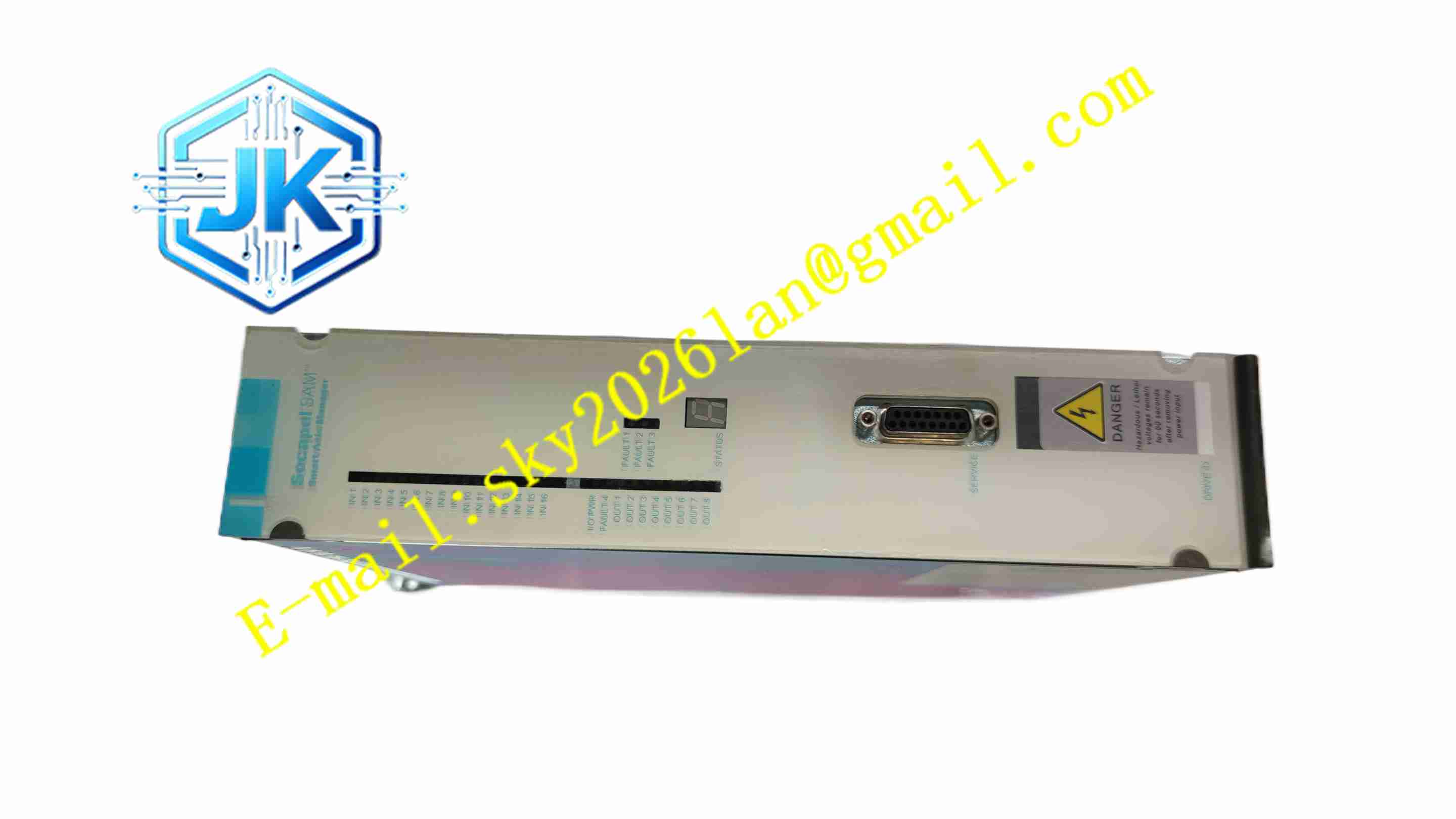

KOLLMORGEN SAM-DA-400-07B-P4N-F
技术规格 型号：SAM-DA-400-07B-P4N-F 品牌：KOLLMORGEN 控制模式：位置闭环、速度闭环、扭矩闭环 输入电源：单相 AC 100~240V 额定输出电流：7A 编码器接口：增量式编码器、可选绝对值编码器 通信接口：脉冲方向指令，支持现场总线扩展 安装方式：控制柜 DIN 导轨垂直安装 工作温度：0℃ ~ +50℃ 存储温度：-20℃ ~ +70℃ 相对湿度：5%～90%，无凝露 防护等级：IP20，柜内安装
功能特点 三种控制模式软件切换，适配不同运动工艺。 内置电子齿轮、电子凸轮、点位运动功能。 支持电机自动辨识，一键读取电机本体参数。 全套硬件保护：过流、过压、欠压、过热、编码器断线、接地故障保护。 驱动器面板 LED 指示灯，实时显示运行状态与故障代码。 内置 EMC 滤波电路，降低对外电磁辐射。 支持高动态响应控制，满足高速精密定位需求。
应用场景 激光切割设备进给轴驱动，半导体封装设备运动控制，精密数控机床，电子元件装配设备，高精度检测平台伺服驱动。
性能参数 动态响应速度快，负载突变时扭矩输出响应迅速。 位置重复定位精度高，低速运行无抖动。 故障保护触发迅速，避免电机与功率器件损坏。 长时间连续运行，功率器件温升稳定。
材质构成 外壳：金属钣金壳体，表面喷涂防腐涂层。 功率板：IGBT 功率模块、整流电路、驱动芯片。 控制主板：FR4 多层 PCB，DSP 运动控制芯片、编码器接收电路。 散热部件：铝合金散热片。 接线端子：耐高温大电流螺钉端子。 状态指示：LED 状态指示灯。
结构特征 立式 DIN 导轨安装结构，背部集成大面积铝合金散热片。 前面板布置状态 LED 指示灯。 上部为动力电源、电机输出端子，下部为编码器与控制信号端子。 内部强弱电物理分区，功率回路与编码器信号回路分开布局。 散热片紧贴 IGBT 功率器件，依靠自然对流散热。
工作原理 单相交流电源接入驱动器动力端子，整流转换为直流母线电压。主控 DSP 接收上位运动指令，结合编码器反馈电机转子位置与转速，运算输出 PWM 调制信号，驱动 IGBT 逆变电路输出三相变频交流电驱动伺服电机。电路持续监测母线电压、输出电流、内部温度，参数超出阈值时立刻切断功率输出，点亮故障指示灯，锁存故障代码。
安装要求 垂直固定在电控柜 NS35 DIN 导轨。 电机动力电缆、编码器线缆全部使用屏蔽电缆，分开布线。 屏蔽层采用单点接地，降低电磁干扰。 上电前使用科尔摩根调试软件执行电机参数辨识，整定控制环参数。 驱动器四周预留通风空间，不紧贴其他发热元器件。 动力端子按照规定扭矩拧紧，防止大电流发热。
使用注意事项 断电之后等待母线电容充分放电，再打开壳体维护。 动力线缆与编码器信号线禁止同槽捆绑敷设。 输出负载不可长期超过额定电流。 定期清理散热片表面积尘，积灰会造成过热报警。 参数修改完成后，空载试运行确认动作正常，再投入带载生产。
