描述

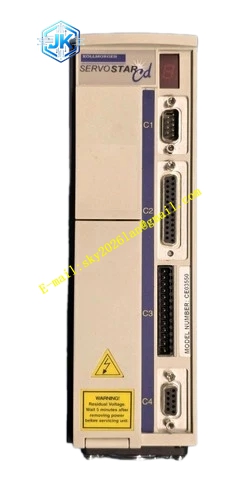

Kollmorgen CE03550
技术规格
- 产品系列： ServoStar CD5 系列
- 输入电压： 115/230 VAC ±10%
- 相数： 支持单相或三相输入
- 速度响应频率： 高达 1 kHz
- 位置控制延迟： 低于 1 ms
- 通信接口： 标配 RS485 Modbus RTU，可选 EtherCAT/Profinet 模块
- 防护等级： IP20
- 工作温度： -10°C 至 +55°C
- 尺寸： 120mm × 80mm × 200mm
- 重量： 约 1.2 kg
- 认证标准： CE、UL、cUL、IEC 61800-5-1
功能特点
- 高密度设计： 采用高密度集成电路与铝合金外壳，体积较传统驱动器缩小 30%
- 智能温控： 内置智能温控风扇，在 45°C 环境温度下仍可满载运行
- 宽电压输入： 支持 115/230V AC，适应不同地区的电网标准
- 峰值电流能力： 峰值电流可达额定值的 200%，持续 10 秒，满足重载启动需求
- 12 项保护机制： 内置过流、过压、欠压、过载、短路、过热等保护，故障代码可追溯至具体模块
- 工业 4.0 就绪： 可选配 EtherCAT 或 Profinet 模块，实现实时数据交互
应用场景
- 数控机床： 通过 SynqNet 协议与 CNC 系统实时通信，实现 0.001mm 定位精度
- 工业机器人： 通过 EtherCAT 总线与控制器同步，支持多轴插补运动
- 包装设备： 精确定位、传送和切割控制
- 电子制造与半导体： 高精度运动控制
性能参数
- 速度响应频率： 1 kHz
- 位置控制延迟： < 1 ms
- 峰值电流倍数： 200%（持续 10 秒）
- 定位精度： 0.001 mm（配合 SynqNet）
材质构成
内部采用先进 DSP 芯片和高密度集成电路，外部为铝合金外壳，兼具散热和电磁屏蔽功能。
结构特征
紧凑的模块化设计，配备标准 Molex 接口和 JST 接口，便于连接和扩展。支持控制室安装。
工作原理
驱动器采用 DSP 技术结合矢量控制算法，通过三相全桥整流将交流电转换为直流电，再经三相正弦 PWM 逆变器输出精确的三相交流电驱动伺服电机。UCB2 数字控制板执行高刷新率的位置环（125 μs）、速度环和电流环闭环控制，实时补偿负载扰动，确保高精度运动控制。
安装要求
- 安装在防护等级不低于 IP20 的控制柜内
- 确保控制柜内通风良好，环境温度不超过 55°C
- 通信电缆使用屏蔽双绞线，屏蔽层单点接地
- 动力电缆与信号电缆分开走线
使用注意事项
- 通过 MotionLink 软件完成启动向导配置
- 利用故障代码追溯功能快速定位问题模块
- 定期检查智能温控风扇运转状态
- 新设计建议考虑 AKD 系列驱动器以获得最新功能支持
