描述

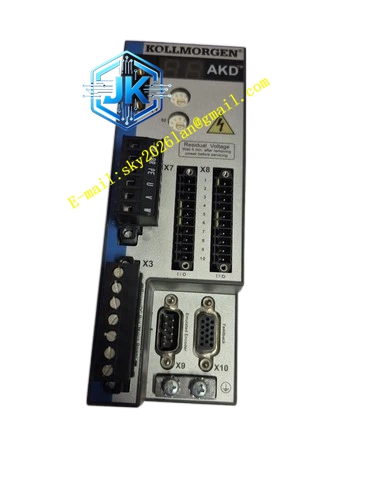

Kollmorgen AKD‑M00306‑M1EC‑D000
技术规格：单相 / 三相 120‑240VAC；连续输出 3Arms；峰值输出 9Arms；开关频率 8‑16kHz；兼容 SFD3、EnDat、Hiperface、增量编码器、旋转变压器；EtherCAT 总线；12 路数字输入，6 路数字输出；2 路模拟输入输出；工作温度 0‑55℃。
功能特点：高速三环闭环控制；EtherCAT 实时工业总线；SFD 智能电机识别自动整定；电子齿轮、主从同步；本地运动任务存储；编码器仿真输出；全套故障诊断；Workbench 软件图形化调试。
应用场景：小型多轴工作站、电子设备、测试工装、分拣设备、医疗自动化设备、小型包装机械。
性能参数：电流环周期 62.5 微秒；脉冲输入最大 2MHz；I²T 热过载保护；过流、过压、欠压、接地故障、过热、反馈断线硬件保护。
材质构成：压铸铝合金壳体；IGBT 功率模块；镀金工业接插件；阻燃 PCB 电路板；金属一体式散热鳍片。
结构特征：DIN35 导轨书本式小体积结构；正面状态 LED 指示灯；正面 EtherCAT 网口与调试接口；背部 DIN 导轨卡扣；无风扇，依靠柜体空气对流散热。
工作原理：交流输入整流为直流母线，逆变模块输出三相电流驱动伺服电机；解析电机反馈信号完成高速闭环运算；EtherCAT 总线完成上位机指令交互与状态反馈；硬件检测电路持续监控运行参数，故障直接封锁功率输出。
安装要求：DIN35 导轨垂直安装；驱动器上下通风间隙≥25mm，左右≥10mm；动力线缆与信号线缆分开布线；EtherCAT 使用工业屏蔽网线；外壳可靠接保护地。
使用注意事项：禁止带电插拔电机、反馈、网线接头；调试完成保存参数文件；环境温度高于 50℃执行降额；屏蔽线缆单端接地；断电等待母线完全放电再检修。
