描述

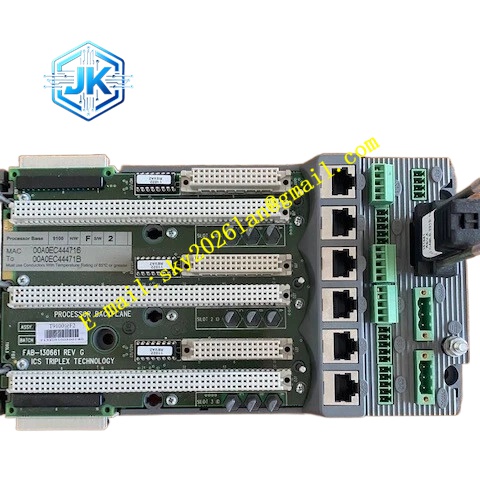

ICS Triplex 9833
技术规格
- 组件类型：TMR模拟输入终端组件
- 输入通道数：16通道
- 配置方式：TMR（三重模块冗余）
- 信号类型：隔离型模拟输入
- 隔离耐压：±1.5kV DC（通道间及通道对地）
- 通道保险丝：50mA、125V、T型
- 通道负载电阻：135Ω±0.2%
- 现场回路最大功耗：0.08W每回路
- 导线规格：最大1.31mm²（16 AWG）
- 剥线长度：6mm
- 支持模块：三块T9431/T9432模拟输入模块
- 工作温度范围：-40℃至+70℃
- 认证：CE、UL、IEC 61508 SIL3
功能特点
- 三重模块冗余设计，支持三路独立模拟输入模块同时采集
- 16路全隔离通道，隔离耐压达±1.5kV DC
- 2oo3表决机制，自动屏蔽故障通道数据，确保输出结果正确
- 每通道独立保险丝与诊断电路，故障定位精确到通道级
- 高诊断覆盖率，实时监测通道健康状态
- 与Trusted TMR系统无缝集成，满足最高安全等级要求
应用场景
- 核电厂安全级模拟量监测
- 大型化工装置的SIL3安全回路
- 油气平台的关键工艺参数监测
- 压缩机组的冗余温度与振动监测
- 任何需要TMR架构的高完整性模拟输入应用
性能参数
- 安全完整性等级：IEC 61508 SIL3
- 隔离电压：±1.5kV DC
- 信号精度：±0.05%量程
- 共模抑制比：120dB@60Hz
- 更新速率：100ms每通道
- 分辨率：16位
材质构成
- 外壳采用工业级金属材质，表面防腐处理
- 接线端子为铜合金镀金材质
- 内部隔离器件采用三重冗余设计的高可靠性元件
- PCB为多层FR-4阻燃基材
结构特征
- 三宽度设计，容纳三组Companion Slot连接器
- 前面板带三组模块接口与16组现场接线端子
- 带编码销与防误插设计
- 结构坚固，适应恶劣工业环境
工作原理 现场模拟信号接入9833后，经保险丝保护与隔离电路，分为三路完全独立的信号通道，分别传送至三块T9431/T9432模拟输入模块。三块模块独立进行A/D转换与数据处理，将结果通过TMR总线传送至主处理器。主处理器对三路数据进行2oo3表决，当至少两路数据一致时，该值被采纳为有效值；若某一路数据偏差超出阈值，则该通道被标记为故障并隔离，系统继续由正常通道维持测量功能。
安装要求
- 必须安装在控制柜内，确保与三块配套模拟输入模块的物理位置匹配
- 三组Companion Slot电缆需严格按标识连接，不可错接
- 现场信号电缆采用屏蔽双绞线，屏蔽层单端接地
- 接线端子按规定扭矩拧紧，定期检查紧固状态
使用注意事项
- TMR配置中，单块模块故障不影响系统运行，但需尽快更换以恢复三重冗余
- 更换模块时，需确认新模块的固件版本与系统一致
- 定期进行通道比对测试，验证三路采集数据的一致性
- 严禁在系统运行中同时更换两块或以上模块，以免丧失表决能力
