描述

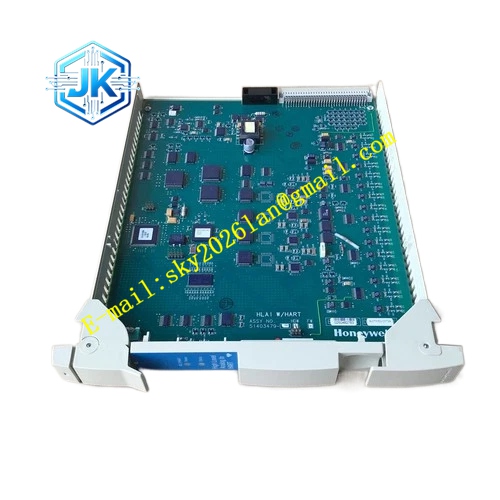

Honeywell MC-PHAI01
技术规格
- 通道数量：16 路模拟量输入通道
- 支持信号：4-20mA DC
- 分辨率：12 位 ADC
- 通道隔离：逐通道 500VAC
- 回路供电：板载 24V DC
- 背板接口：MC 系列 I/O 总线
- 工作温度：0℃至 + 60℃
- 安装方式：MC 子架槽位插装
功能特点 16 通道高密度模拟采集，减少机架占用。 逐通道隔离阻断现场浪涌。 逐通道断线诊断，变送器开路触发通道故障。 板载 24V 回路供电，无需外置变送器电源。 数字滤波平滑采样值抑制噪声。 板载 LED 显示通道与卡件状态。
应用场景 TDC3000 MC 系统过程信号采集 老旧 MC 系统故障模拟输入备件替换 过程温度压力流量回路接入 I/O 点位扩容改造
性能参数
- 转换精度：±0.2% 满量程
- 全通道更新率：20ms
- 断线检测响应：200ms
- 平均无故障时间：75 万小时
材质构成 FR4 低噪声 PCB 基板 12 位 ADC 芯片 通道隔离光耦阵列 精密采样电阻 TVS 保护二极管 镀金背板连接器
结构特征 标准 MC 系列 I/O 卡外形。 前面可拆卸端子块布置 16 通道布线点。 隔离屏障分隔现场侧与背板侧。 前面状态 LED 阵列。 防误插缺口。
工作原理 现场变送器信号接至输入端子，板载 24V 回路供电连接变送器。4-20mA 电流经精密采样电阻进入 ADC 转换为数字值。隔离光耦实现现场侧与背板电气隔离。断线检测监测回路电流，变送器开路触发通道故障标志。转换值经总线传输至控制器。
安装要求 将卡插入 MC 子架模拟输入槽位。 现场变送器接至标注端子。 工程师站配置通道缩放参数。 上电验证所有通道读数正常。
使用注意事项 禁止 AC 高压接至输入端子，损坏通道隔离光耦。 变送器布线使用屏蔽双绞线，与高压桥架分开敷设。 通道过流触发硬件保护，排除现场故障后自动恢复。 插拔卡件时沿导轨均匀受力，不得弯折背板金手指。
