描述

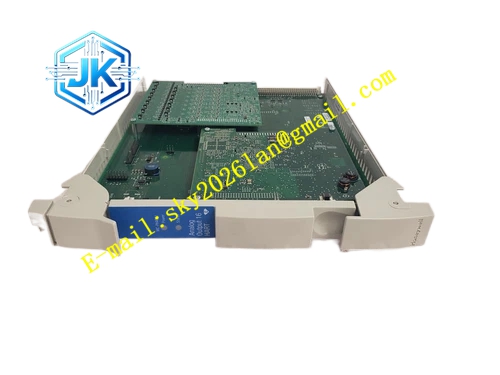

Honeywell MC-PHAO01
技术规格
- 通道数量：8 路模拟量输出通道
- 信号类型：4-20mA DC
- 分辨率：12 位 DAC
- 隔离等级：通道组 500VAC
- 最大回路负载：500Ω
- 背板接口：MC 系列 I/O 总线
- 工作温度：0℃至 + 60℃
- 安装方式：MC 子架槽位插装
功能特点 8 通道 4-20mA 输出，适配通用调节阀与变频器。 逐通道短路保护。 输出回读采样，对比命令与实际电流值，偏差触发通道故障。 CPU 停止时可配置故障安全输出值。 数字滤波平滑输出信号。 板载 LED 显示通道与卡件状态。
应用场景 MC 系统调节阀控制回路 变频器速度给定输出 故障模拟输出卡备件替换 过程控制输出回路集成
性能参数
- 输出精度：±0.2% 满量程
- 更新率：每通道 10ms
- 短路保护阈值：25mA 限流
- 平均无故障时间：65 万小时
材质构成 FR4 阻燃 PCB 基板 12 位 DAC 芯片 输出运算放大器 组隔离光耦 TVS 保护二极管 镀金背板连接器
结构特征 标准 MC I/O 卡外形。 前面可拆卸端子块布置 8 通道布线点。 隔离屏障分隔现场侧与背板侧。 逐通道状态 LED。 防误插缺口。
工作原理 控制器经总线发送输出设定值，每通道值路由至 12 位 DAC 转换为模拟电流信号驱动现场执行器。输出回读采样实际回路电流，与命令值对比，偏差超范围触发通道故障。系统故障时输出恢复到预配置故障安全值。
安装要求 将卡插入 MC 子架模拟输出槽位。 现场执行器接至标注端子。 工程师站配置输出缩放与故障安全值。 上电验证输出电流缩放正确。
使用注意事项 回路负载不得超过 500Ω，阻抗过大造成输出压降。 感性负载输出端并联续流二极管。 禁止 AC 高压接至输出端子，损坏 DAC 电路。 故障安全值必须调试时确认，事故时阀门动作方向符合安全要求。
