描述

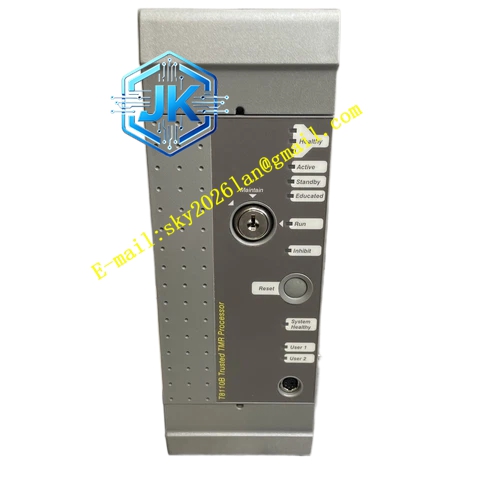

ICS Triplex T8110B
技术规格
| 参数 | 规格 |
|---|---|
| 制造商 | ICS Triplex（现 Rockwell Automation） |
| 产品系列 | Trusted TMR 系统 |
| 产品类型 | TMR 处理器模块 |
| 输入电压范围 | 20 VDC 至 32 VDC |
| 最大负载功耗 | 80 W |
| 热耗散 | 80 W |
| 处理器主频 | 100 MHz |
| DRAM 内存 | 16 MB EDO，60 ns |
| EPROM | 512 kB |
| FLASH 存储 | 2 MB |
| NVRAM | 128 kB |
| 保留变量存储 | 布尔量：1 字节；模拟量：4 字节；定时器：5 字节 |
| SOE 事件缓存 | 1000 条事件（配合 CI 缓存可扩展至 4000 条） |
| I/O 接口 | 三重冗余模块间总线（Inter-Module Bus） |
| 通信端口 | 前面板 RS232 诊断端口；T8110B 专属：IRIG-B002/122 时间同步信号、2 路 RS422/485 可配置端口、1 路 RS485 两线端口 |
| 工作温度 | 0°C 至 +60°C |
| 非工作温度 | -25°C 至 +70°C |
| 相对湿度 | 10% 至 95%，无冷凝 |
| 尺寸 | 266 mm（高）× 93 mm（宽）× 303 mm（深） |
| 重量 | 2.94 kg |
| 安全认证 | TÜV IEC 61508 SIL 3、CE、UL、CSA |
功能特点 采用硬件实现的容错（HIFT）架构与 3-2-0 表决机制，单个通道故障时系统自动降级运行而不中断过程控制。专用硬件与软件测试机制实现极快的故障识别与响应时间。自动故障处理功能避免误报警。支持热插拔在线更换，无需重新加载程序。全面支持 IEC 61131-3 编程语言。前面板设有模块健康状态与运行模式指示灯。内置带时间戳的故障历史记录功能。主动与待机处理器均配备故障与失效触点输出。
应用场景 石油天然气火气检测与紧急停车系统、化工过程安全系统、发电厂涡轮机与发电机保护控制、核电站安全级控制系统、海上平台安全仪表系统、大型工业锅炉燃烧器管理系统、轨道交通信号安全系统、制药行业关键工艺控制。
性能参数 处理器采用 100 MHz 主频，配合 16 MB EDO DRAM，确保复杂控制逻辑的快速执行。三重冗余总线提供高达数百 Mbps 的数据吞吐能力，I/O 扫描周期达到毫秒级。SOE 事件序列记录分辨率达到 1 ms，时间戳精度为 ±10 ms。模块在单故障条件下仍可维持全额定性能运行，双故障条件下进入安全状态。
材质构成 外壳采用镀锌钢板与工业级聚合物材料，具备电磁屏蔽功能。内部电路板采用多层 FR-4 环氧树脂玻璃纤维基材，表面涂覆三防漆。连接器为镀金磷青铜材质，确保长期插拔可靠性。散热片为黑色阳极氧化铝合金。
结构特征 模块为单宽插槽设计，高度 266 mm，深度 303 mm，适合安装于 T8100 控制器机架。内部采用三切片（Slice）物理隔离结构，每个切片包含独立的处理器、内存与通信接口，形成三个故障隔离区（FCR）。前面板设有诊断串口、状态 LED 阵列及标识标签。背部为高密度金手指连接器，与机架背板总线对接。
工作原理 三个独立处理器切片同步执行相同的控制程序，每个切片独立采集输入数据并通过模块间总线进行交叉通信。输出数据通过硬件表决电路进行三取二（2oo3）表决，只有当至少两个切片输出一致时，结果才被确认为有效。任何单个切片的硬件或软件故障都会被其余两个切片识别并隔离，故障切片自动进入离线状态，系统继续以双冗余模式运行，同时发出维护报警。
安装要求 必须安装于 ICS Triplex T8100 控制器机架的专用处理器插槽。机架需可靠接地，接地电阻小于 1 Ω。供电电源应为 24 VDC 稳压电源，纹波小于 5%。安装前确认机架电源已断开，将模块沿导轨平稳推入直至锁定卡扣到位。首次上电后需通过 Trusted Toolset 软件进行系统配置与程序下载。建议配置双冗余电源模块以提高供电可靠性。
使用注意事项 严禁带电插拔模块，除非系统已配置热插拔旁路并遵循严格的更换流程。定期检查前面板 LED 状态，发现任何红色故障指示应立即查阅故障代码。保持机架通风良好，环境温度不得超过 60°C。避免在强电磁干扰源附近安装。程序修改后必须进行完整的功能测试与 SIL 验证。更换模块时必须使用同型号同版本硬件，确保兼容性。
