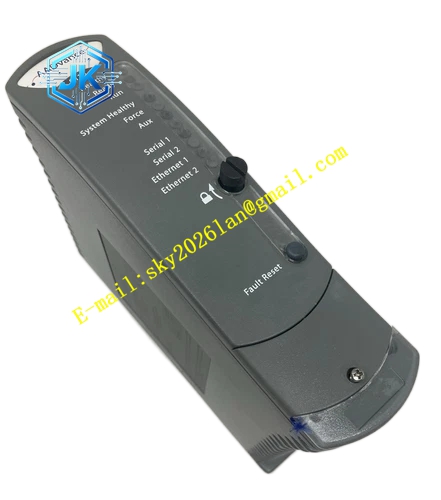

Ics Triplex T9110
功能特点 每通道三重化硬件采样，2oo3 硬件表决逻辑；完整通道诊断，检测通道开路、短路、通道采样不一致故障；软件可选输入滤波时间，过滤现场触点抖动干扰；支持漏型、源型两种接线模式；模块热插拔，故障模块更换无需停机；面板 LED 直观显示每一路通道工作状态与模块整体故障状态；故障诊断信息上传控制器。
应用场景 石化装置紧急停车 ESD 系统开关信号采集，火气 FGS 系统现场探测器开关量信号接入，锅炉燃烧器安全联锁系统，发电机组安全保护开关信号采集，化工装置安全联锁回路现场开关输入。
性能参数 通道故障诊断覆盖率大于 99%；输入信号采样周期跟随系统扫描周期；通道隔离耐压 500Vrms；满足 SIL3 安全完整性等级硬件指标。
材质构成 金属屏蔽模块壳体，FR‑4 多层安全认证电路板，镀金背板连接器，工业级光耦隔离器件，浪涌抑制保护元件，状态指示 LED 灯组。
结构特征 标准机箱槽位插拔式模块；正面面板设置通道状态 LED 与故障指示灯；背部高可靠背板连接器；内部三路完全独立采样电路布局；金属外壳电磁屏蔽。
工作原理 现场 24VDC 开关信号接入模块通道，每一路通道三路独立电路同时采集信号，硬件执行三取二表决逻辑，剔除单路采样电路故障产生的错误采样值；模块对每一路通道执行开路短路诊断，将表决完成的有效信号与故障诊断信息，通过背板总线上传给控制器。
安装要求 安装至 AADvance 系列兼容机箱指定 I/O 槽位；确认背板连接器完全插接到位，扣紧模块锁扣；现场接线严格按照漏型或者源型配置进行布线；现场信号线缆使用屏蔽线缆；机箱保证可靠保护接地；供电电压维持在 18‑30VDC 范围。
使用注意事项 现场输入电压不可超过 30VDC 上限；禁止带电状态下拆卸模块外壳；接线完成之后再执行系统上电；软件组态时匹配实际接线模式；机柜避免冷凝、腐蚀性气体；定期查看面板 LED 故障提示。
