描述

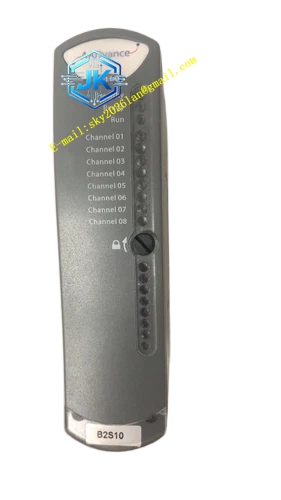

ICS Triplex T9451
技术规格
| 参数 | 规格 |
|---|---|
| 制造商 | ICS Triplex（现 Rockwell Automation） |
| 产品系列 | AADvance T9000 安全控制器 |
| 产品类型 | 数字量输出模块 |
| 输出通道数 | 8 路独立隔离通道 |
| 输出类型 | 数字量（24 VDC） |
| 输出隔离 | 有，通道间及通道至系统隔离 |
| 安全完整性等级 | SIL 3 认证 |
| 工作温度 | -10°C 至 +60°C（标准） |
| 安装方式 | AADvance I/O 底座安装 |
功能特点 8 路独立隔离输出通道，每路均可独立驱动现场设备。全面的自诊断功能持续监控输出线路状态，包括开路、短路及接地故障检测。输出通道具备过流保护与短路保护，故障时自动切断输出并报警。模块内部采用故障安全设计，任何内部故障均导向预定义的安全状态。支持热插拔在线更换，冗余配置下更换模块不中断控制功能。前面板设有通道状态 LED，直观显示每路输出及故障状态。
应用场景 紧急停车系统（ESD）中的电磁阀驱动与报警器控制。火气系统（F&G）中的声光报警及消防设备触发。安全仪表系统（SIS）中的最终元件控制，如紧急切断阀。过程安全系统（PSS）中的安全联锁输出。AADvance 控制柜维护与备件更换。
性能参数 每通道输出电流能力满足典型工业电磁阀与报警器驱动需求。输出响应时间快，确保紧急指令的及时执行。诊断覆盖率高，能够检测输出级的大部分危险故障。模块与 AADvance I/O 底座及数字量输出端子组件（T9851/T9852）配合使用，构成完整的输出回路。
材质构成 外壳采用工业级阻燃聚合物材料，具备良好的机械强度与耐化学腐蚀性。内部电路板采用 FR-4 基材，表面可选保形涂层。功率输出级采用高可靠性 MOSFET 或继电器，配合自恢复保险丝或电子限流保护。连接器为镀金材质，确保低接触电阻。
结构特征 紧凑型模块设计，与 AADvance 系列 I/O 模块统一外形尺寸。前面板设有 8 路通道状态指示灯及模块健康状态灯。背部为高密度边缘连接器，与 T9300 底座对接。内部采用模块化功率输出电路，每通道独立驱动与诊断。支持冗余配置，多个模块可并联实现输出表决。
工作原理 模块通过 AADvance 内部总线接收来自主处理器的输出指令，经安全校验后驱动对应通道的功率开关。输出级实时监测电流与电压，判断线路是否正常。若检测到开路（负载脱落）、短路（过流）或内部故障，诊断电路立即切断该通道输出，将故障信息上报处理器，并根据配置进入安全状态。在冗余配置下，多个模块的同一输出通道进行表决，确保只有正确的指令才被发送至现场。
安装要求 安装于兼容的 AADvance I/O 底座上，底座固定于标准 DIN 导轨或机柜安装板。现场负载电缆应为适合 24 VDC 应用的绝缘导线，截面积根据负载电流选择。每路输出需根据负载类型配置适当的保护元件（如续流二极管用于感性负载）。模块插入底座时应确保完全到位并锁定。系统上电前需通过 AADvance Workbench 配置输出通道参数与诊断功能。
使用注意事项 严禁超载使用，每通道输出电流不得超过额定值。驱动感性负载时必须加装续流保护二极管，防止反向电动势损坏输出级。定期检查输出通道状态 LED，发现异常应及时排查线路或更换模块。模块更换时必须使用同型号产品，确保输出特性一致。在 SIL 应用中，任何模块更换后均需进行回路测试与 SIL 验证。避免在潮湿或多尘环境中直接暴露使用，必要时加装防护外壳。
