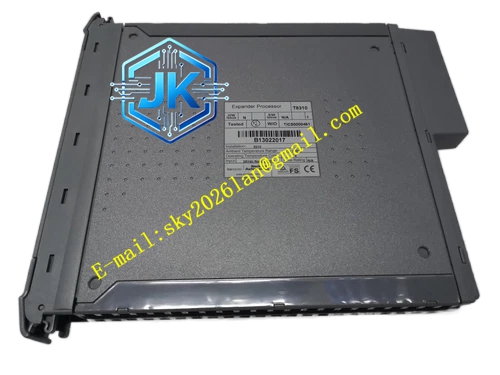

ICS Triplex T8310
技术规格
| 参数 | 规格 |
|---|---|
| 制造商 | ICS Triplex（现 Rockwell Automation） |
| 产品系列 | Trusted TMR 系统 |
| 产品类型 | TMR 扩展处理器模块 |
| 架构 | 硬件实现的三重模块冗余（HIFT TMR） |
| 输入电压 | 20 VDC 至 32 VDC |
| 功耗 | 约 8 W 至 25 W（依配置与负载而定） |
| 扩展总线速率 | 250 Mbps 三重化扩展总线 |
| 电源输入 | 双冗余 +24 VDC |
| 数据通道 | 三重化扩展总线与模块间总线 |
| 支持扩展机柜数 | 每系统最多 8 个扩展机柜 |
| 通信距离 | 使用 TC-301 铜缆最大 30 m；使用光纤转换器可达 10 km |
| 处理器 | 双 ARM Cortex-A9（部分版本） |
| 内存 | 2 GB DDR3 RAM（部分版本） |
| 工作温度 | -40°C 至 +70°C（部分版本为 0°C 至 +55°C） |
| 储存温度 | -40°C 至 +70°C |
| 尺寸 | 266 mm × 31 mm × 198 mm（高×宽×深） |
| 重量 | 约 0.9 kg 至 1.5 kg |
| 安全认证 | TÜV 批准用于 SIL 3 安全仪表系统 |
功能特点 硬件实现的三重模块冗余（TMR）架构，配合 3-2-0 表决逻辑。故障隔离设计将故障限制在总线、机柜或模块范围内，防止系统性故障。支持热待机与冗余模块配置，实现无缝故障切换。扩展总线采用 UTP 电缆连接，灵活方便。高带宽、容错的模块间总线（IMB）通信。全面的诊断、监控与故障报告功能。前面板设有”主动”、”待机”、”故障”状态 LED，便于直观评估系统状态。支持热插拔在线更换。内置健康监测与背景测试，实时报告扩展总线及内部硬件状态。
应用场景 安全关键型控制系统的 I/O 容量扩展。石油天然气、化工、发电行业的大型分布式安全系统。需要远距离 I/O 分布的海上平台、管道泵站。高可用性过程自动化系统。安全仪表系统（SIS）中的分布式 I/O 架构。
性能参数 250 Mbps 三重化扩展总线确保高速数据传输，满足确定性扫描要求。同步总线时序确保所有扩展 I/O 点的数据对齐与表决一致性。模块间通信延迟极低，扩展机柜的 I/O 扫描周期与主控制器保持同步。双冗余电源输入确保供电不中断。故障检测与隔离时间达到毫秒级，单点故障不影响系统正常运行。
材质构成 外壳采用镀锌钢板与工业级聚合物复合材料。内部电路板为多层 FR-4 基材，表面涂覆三防漆。ARM 处理器与 DDR3 内存采用工业级宽温元件。通信收发器为高速差分信号器件，具备 ESD 保护。连接器为镀金材质，确保长期可靠性。散热片为铝合金材质。
结构特征 单宽插槽模块，高度 266 mm，深度 198 mm，适合 T8300 扩展机柜。内部定义了四个故障隔离区（FCR）：FCR A/B/C 分别包含独立的控制逻辑、通信收发器、电源及扩展总线/IMB 接口；FCR D 提供非关键监控与显示功能，并参与 Byzantine 投票机制。电气与逻辑隔离确保故障局部化。前面板设有状态指示灯，背部为高密度连接器。
工作原理 T8310 安装于扩展机柜处理器插槽，作为扩展总线与机柜背板之间的从接口。主控制器通过三重化扩展总线向 T8310 发送 I/O 扫描数据，T8310 将数据分发至扩展机柜的 I/O 模块，并将 I/O 状态返回主控制器。三个独立的通信链路同时工作，数据经过交叉校验与表决后使用。故障检测电路持续监测各 FCR 健康状态，一旦发现异常立即隔离故障区域，系统继续以降级模式运行。
安装要求 安装于 T8300 扩展机柜的专用处理器插槽。扩展总线使用 TC-301 非屏蔽双绞线电缆连接至主控制器或其他扩展机柜。电缆最大长度 30 m，超过此距离需使用光纤转换器。机柜需可靠接地，接地电阻小于 1 Ω。供电为双冗余 24 VDC，两路电源应来自不同回路。模块插入时应沿导轨平稳推入直至锁定。首次投运前需通过 Trusted Toolset 配置扩展机柜参数。
使用注意事项 严禁在扩展总线通信活跃时拔插模块，除非遵循热插拔规程。定期检查前面板 LED，任何故障指示均应立即处理。确保扩展总线电缆连接牢固，避免松动导致通信误码。光纤转换器需定期检查光功率，确保在额定范围内。模块更换后需验证扩展机柜所有 I/O 模块的通信与表决功能。避免在强电磁干扰环境下使用非屏蔽电缆，必要时改用屏蔽电缆或光纤。
