描述

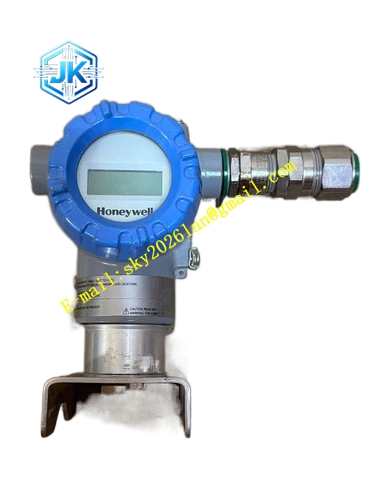

Honeywell STT850-S-0-G-AHB-11S-A-00A0-00-0000
技术规格
- 输入类型：铂热电阻 RTD，支持二线、三线、四线制
- 输出信号：4~20mA DC，HART7 协议
- 供电：10.5V~42V DC 两线制供电
- 负载电阻：最大 1100Ω
- 数字精度：RTD 模式下最高 0.1℃
- 更新周期：130ms
- 防护等级：IP66/IP67，Type4X
- 工作环境温度：-40℃至 + 85℃
- 湿度范围：0~100% RH 无凝露
- 安全等级：满足 SIL2，可用于 SIL3 架构
功能特点 内置传感器匹配算法，录入 Callendar-Van Dusen 参数实现传感器精准匹配，进一步降低测温误差。 支持温差测量、平均温度测量、冗余传感器比对测量。 全通道断线、短路诊断，符合 NAMUR 89、NAMUR107 诊断规范。 双隔离腔体外壳，电子腔与接线腔物理隔离，防爆安全等级高。 支持本地 LCD 显示，直接读取温度、百分比、诊断代码。 十年长期稳定性指标，降低现场校准频次，原厂提供最长 15 年质保。
应用场景 化工反应釜、换热设备温度采集 锅炉、汽轮机、热力管道温度监测 SIS 安全联锁系统温度测点 油气、制药防爆区域温度测量 Experion PKS 系统配套温度仪表
性能参数
- 长期稳定性：±0.01% URL / 年，持续 10 年
- 冷端补偿精度：±0.05℃
- 信号阻尼：0~32 秒软件可调
- 故障输出：符合 NAMUR NE43 标准
- 绝缘耐压：输入回路对外壳 1500VAC
材质构成 低铜铝合金聚酯粉末喷涂外壳 316 不锈钢可选壳体 硅橡胶 O 型密封圈 精密恒流源采集电路 LCD 背光显示屏 TVS 浪涌保护元件 镀锌碳钢或者 316 不锈钢安装支架
结构特征 双腔隔离防爆壳体，上腔为电子主板腔，下腔为传感器接线腔。 顶部可旋转显示表头，360° 旋转适配不同安装方向。 侧面 1/2NPT 或者 M20 电气进线口。 底部标准安装支架孔位，支持 2 英寸管道、墙面安装。 独立密封接线仓，打开接线仓不触碰主控电子腔。
工作原理 变送器内部恒流源向接入的铂热电阻输出恒定小电流，采集电阻两端电压，换算电阻值，结合铂电阻分度表转换为温度数值。内置温度补偿电路消除变送器本体温度漂移，主控芯片将温度值转换为 4~20mA 模拟信号叠加 HART 数字信号，上传至控制系统。传感器断线、短路时，变送器输出固定故障电流，上传诊断信息。
安装要求 安装位置避开强电磁干扰、高温辐射源，振动不超过 0.5g。 热电阻引线按照三线或者四线规范接线，高精度测温场景优先四线制。 信号线屏蔽层在控制柜侧单点接地，现场侧悬空。 上电后使用 HART 手操器或者本地菜单配置传感器类型、单位、阻尼参数。 防爆区域安装完成后检查密封面、O 圈完整，锁紧外壳。
使用注意事项 二线制接线存在引线电阻误差，高精度测温禁止使用二线制。 传感器引线不能和动力电缆同桥架敷设，避免工频干扰。 不可在带电状态下打开防爆外壳，防爆区域开盖前必须断电。 变送器输出回路负载不能超过额定上限，负载过高会造成通信中断。 传感器长期浸泡、腐蚀环境需要配套保护套管。
