描述

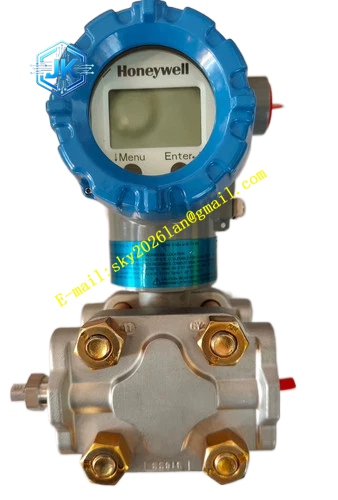

Honeywell STD725-E1AC4AS-1-G-AHS-11C-A-00A0-00-0000
技术规格
- 测量类型：差压 DP
- 量程范围：-1000mbar ~ 1000mbar
- 输出信号：4~20mA DC，HART7 数字通信协议
- 供电电源：10.5V~42V DC，两线制回路供电
- 负载电阻：最大 1100Ω@20mA
- 传感器材质：316L 不锈钢隔离膜片
- 过程连接：1/2 NPT 内螺纹
- 电气接口：1/2 NPT
- 防护等级：IP67
- 工作温度：-40℃至 + 85℃
- 存储温度：-50℃至 + 100℃
- 通信协议：HART7
功能特点 全数字化传感器，内置温度补偿算法，消除环境温度变化带来的测量误差。 支持流量、液位、差压三种工程模式组态，可直接在本地 LCD 或者 HART 手操器切换。 完整自诊断功能，检测膜片过载、回路断线、供电异常、传感器故障并上报。 支持本地按键组态，无需手操器即可设置量程、报警、阻尼参数。 双腔隔离外壳，电子腔与过程腔物理隔离，提升防爆安全性。 支持回路故障信号输出，符合 NAMUR NE43 标准。
应用场景 管道孔板、文丘里差压流量测量 储罐、反应釜密闭液位差压监测 过滤器、换热器压差监测预警 锅炉风道、烟气管道差压采集 化工、炼油、电力防爆区域差压检测
性能参数
- 测量精度：±0.075% 满量程
- 长期稳定性：±0.05% URL / 年
- 阻尼时间：0~32 秒可调
- 上电启动时间：≤2.5 秒
- 电磁兼容：符合 IEC61326-3-1
- 绝缘电阻：≥1000MΩ
材质构成 低铜铝合金喷涂外壳，可选 316 不锈钢壳体 316L 不锈钢过程法兰、隔离膜片 氟橡胶或者 PTFE 密封垫片 硅压阻传感芯片 LCD 液晶显示模组 TVS 浪涌保护元件
结构特征 分体式双腔防爆壳体，上腔为电子信号腔，下腔为过程压力腔。 侧面两个过程压力接口，分别接入高压侧、低压侧介质。 顶部旋转式显示表头，可 360° 旋转，适配不同安装朝向。 底部标准安装支架接口，支持管道安装、面板安装。 独立电气进线口，和过程介质腔体完全隔离。
工作原理 高压、低压两路介质分别接入变送器高低压腔，压力作用在 316L 隔离膜片上，内部充油将压力传递至硅压阻传感芯片，芯片将差压转化为电阻变化，ADC 采集转换为数字信号。主控芯片结合温度补偿算法计算差压数值，转换为 4~20mA 模拟信号，同时搭载 HART 数字信号，上传至 DCS 或者二次仪表。
安装要求 变送器安装位置避开强振动、强热源，振动幅度控制在 0.5g 以内。 高低压引压管路严格区分标识，高压侧接入高压管线，低压侧接入低压管线。 引压管加装排污阀，便于排气、排凝。 两线制信号线屏蔽层单端接地，屏蔽线不和动力电缆同管敷设。 组态完成后锁紧表头外壳，保证防爆密封面完整贴合。
使用注意事项 禁止超过变送器额定过载压力，超压会造成隔离膜片永久形变，直接报废传感器。 介质存在结晶、粘稠特性时，必须配套隔离罐，防止介质直接接触膜片。 引压管路需要缓慢泄压，避免压力冲击。 防爆区域安装必须符合对应防爆规范，密封垫片不能缺失。 HART 通信回路串联 250Ω 电阻，保证手操器正常通信。
