描述

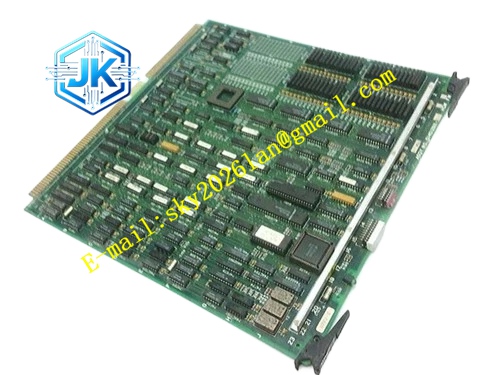

Honeywell PNI51401583-100
技术规格
- 适配卡件：C300 系列 8 通道模拟输出卡
- 通道数量：8 路独立模拟输出通道
- 信号类型：4-20mA DC
- 每通道额定负载：500Ω
- 板载保护：每通道独立 1A 熔丝
- 背板接口：C300 I/O 背板插槽
- 绝缘耐压：通道组之间 1500VAC
- 工作温度：0℃至 + 60℃
- 安装方式：机柜背板插槽安装
功能特点 逐通道独立熔丝保护，现场回路短路仅熔断对应通道熔丝，其余通道持续运行。 集成信号回读采集线路，支持 AO 卡回读回路电流做故障诊断。 螺钉式接线端子，支持多股软线、单股硬线接入。 每通道状态指示灯，直观显示回路输出状态。 与 C300 I/O 子架完全兼容，支持热插拔配套卡件。 端子标识清晰，区分正向、负向、回读引脚。
应用场景 C300 DCS 系统调节阀控制回路前端接线 变频器给定信号输出回路保护 过程控制模拟输出回路标准化改造 老旧模拟输出端子板备件替换
性能参数
- 回路信号压降：≤0.1V@20mA
- 绝缘电阻：≥1000MΩ
- 熔丝熔断响应时间：≤100ms
- 平均无故障时间：105 万小时
材质构成 FR4 低噪声阻燃 PCB 基板 镀金螺钉端子排 玻璃管式熔丝座 信号指示 LED 钢制安装支架 滤波电容阵列
结构特征 长方形背板安装板。 正面按通道排布 8 组输出端子，分组隔离。 背面金手指对接 C300 I/O 背板。 侧边熔丝更换窗口，无需拆卸端子板即可更换熔丝。 板体预留安装固定孔位。
工作原理 C300 模拟输出卡输出 4-20mA 信号通过背板金手指送入端子板，信号经过独立熔丝之后输送至现场执行设备。回读线路并联在输出回路，将实际回路电流反馈给 AO 卡，卡件对比设定值与回读值，偏差超标时上报通道故障。回路短路时熔丝快速熔断，隔离故障回路，保护上游卡件输出电路。
安装要求 端子板对准背板插槽水平插入，锁紧固定支架螺丝。 现场执行器屏蔽线缆按照标识接入端子，屏蔽层单点接地。 上电后逐通道输出电流，核对指示灯状态与输出数值。 更换熔丝时使用同规格 1A 慢熔熔丝。
使用注意事项 熔丝禁止更换大于 1A 规格的备件，失去短路保护能力，烧毁后端卡件。 端子螺钉拧紧力矩控制在 0.5N・m，松动会造成信号漂移、发热。 插拔端子板前关闭 I/O 机架供电。 屏蔽线缆屏蔽层只在控制柜侧单点接地，现场侧悬空。
