描述

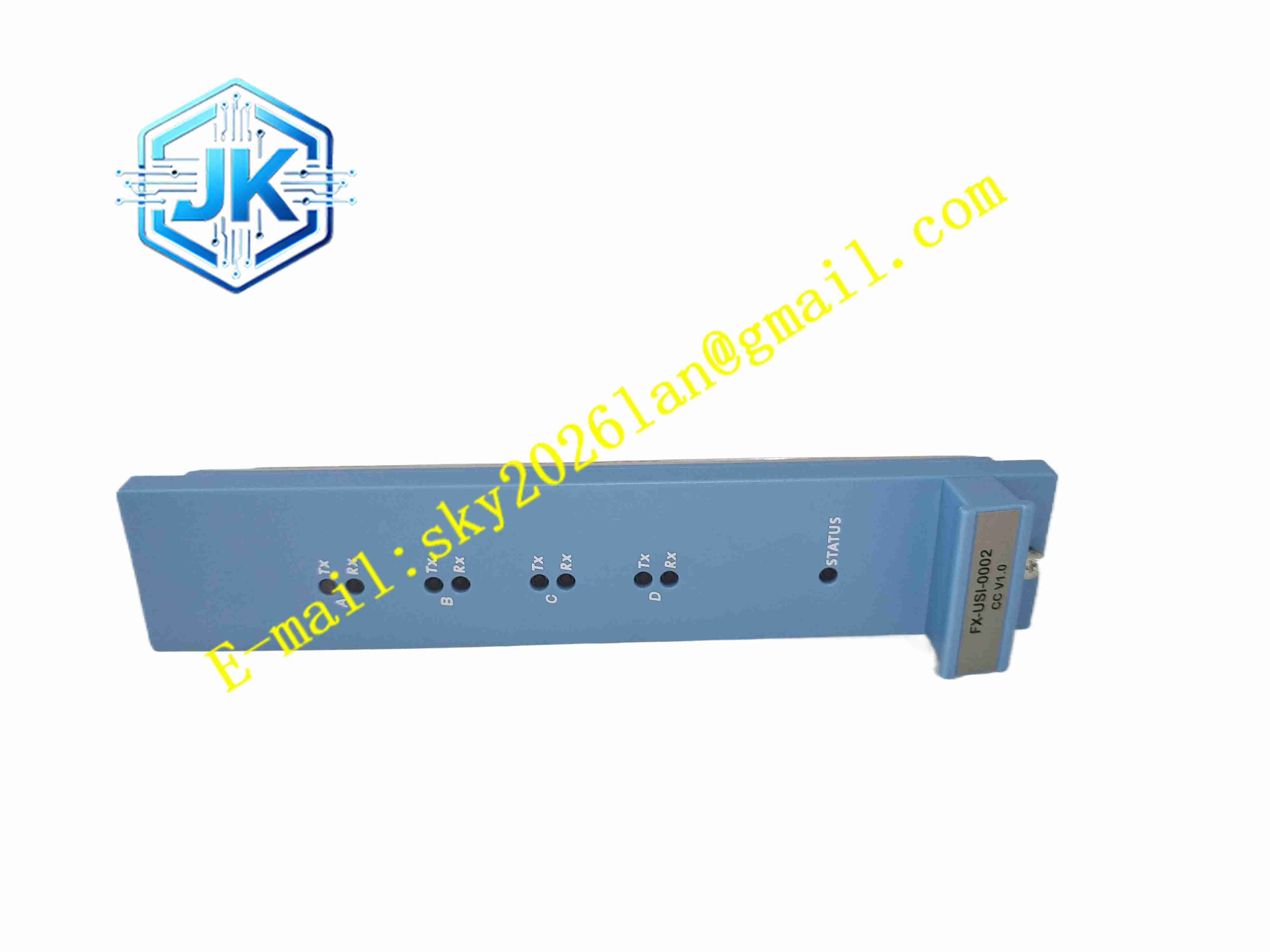

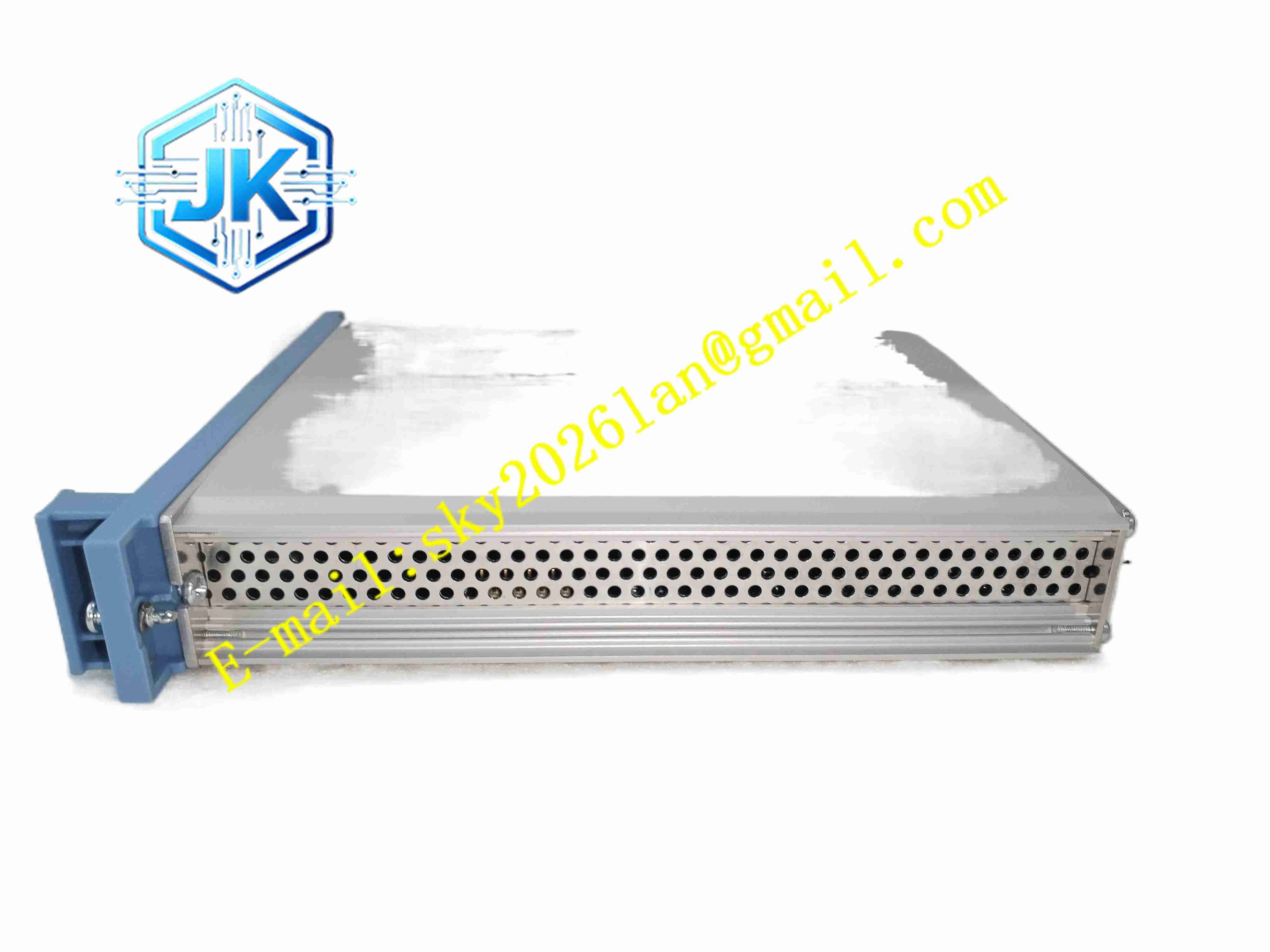

Honeywell FX-USI-0002
技术规格
- 安全架构：2oo2D 双处理器带诊断架构
- 供电：DC5V，最大电流 1.2A
- 输入通道：12 路可配置安全数字输入
- 输出通道：4 路安全继电器输出
- 响应时间：输入信号变化至输出动作≤1ms
- 安全等级：SIL3 IEC61508 / IEC61511，TÜV 认证
- 诊断覆盖率：大于 99%
- 工作温度：-20℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装形式：机架插卡式安装
功能特点
- 2oo2D 双路冗余运算架构，两路电路同步比对，运算结果不一致触发安全停机
- 12 路可配置数字输入，同时支持 PNP、NPN 信号，无需硬件改动切换信号类型
- 4 路大容量安全继电器输出，单通道最大 8A，可直接驱动接触器、安全电磁阀
- 高诊断覆盖率，持续检测输入回路断线、短路，输出接点粘连、负载故障
- 作为安全系统通讯桥接单元，在 Safety Manager 控制器、I/O 模块、Experion PKS DCS 之间路由安全数据
- 硬件独立看门狗，主控电路异常时硬件直接触发安全失活状态，不依赖软件
- 前面板 LED 指示灯，显示模块运行、故障、通讯状态，快速定位故障
- 支持冗余系统配置，适配冗余 SIS 安全仪表系统
- 故障事件带时间戳记录，上传至安全系统操作站，便于故障追溯
应用场景
- 石油化工 SIS 安全仪表系统安全接口通讯单元
- 电厂锅炉、透平机组安全保护系统信号接口
- 油气平台、LNG 装置紧急停车系统
- 煤化工、加氢装置高安全等级联锁控制系统
- 精细化工防爆车间安全仪表系统
材质构成
- 前面板：阻燃工程塑料，LED 指示灯窗口，板卡锁紧把手
- PCB 主板：FR4 多层工业玻纤电路板，全板三防涂覆
- 核心器件：双路安全处理器、Flash 存储芯片、光电隔离芯片
- 输出元件：工业密封安全继电器，镀金大功率接点
- 无源元件：精密采样电阻、薄膜电容、浪涌吸收器件
- 背板连接器：镀金欧式金手指连接器
结构特征
- 欧规机架插卡式板卡，适配 Safety Manager 机架专用插槽
- 前面板集成运行、故障、通讯状态 LED 指示灯
- 板卡内部双路运算电路完全独立，两路电源独立监测
- 内部电路分区，背板通讯区、信号采集区、继电器输出区物理隔离
- 板卡加固金属边框，提升抗振动性能，适配工业厂房持续振动工况
- 面板锁紧把手，插拔板卡时保护金手指连接器
工作原理 机架背板 DC5V 为模块供电，双路独立安全处理器同步接收安全控制器下发指令，并行运算并实时比对运算结果。现场安全开关信号接入 12 路数字输入通道，经隔离电路送入处理器；处理器根据安全逻辑控制 4 路继电器输出，驱动现场执行元件。模块持续对全部通道、内部电路做硬件诊断，一旦检测故障或者两路运算结果不一致，硬件回路直接切断输出，进入安全失活状态，故障信息上传安全控制器。模块同时负责安全系统内部与上位 DCS 之间安全数据转发。
安装要求
- 断电防静电环境下插入机架插槽，锁紧面板把手
- 现场信号线缆采用屏蔽双绞线，屏蔽层控制柜侧单点接地
- 信号线与动力电缆分开敷设，远离变频器、大功率接触器
- SIS 机架可靠保护接地，接地电阻满足 SIS 项目规范
- 机柜通风良好，温度维持在 – 20℃～+60℃，柜内无凝露
- 上电前，在 Safety Manager 软件完成通道组态、安全逻辑配置
- 安装完成后，完整测试输入输出通道，验证安全停机动作
使用注意事项
- 系统在线运行禁止带电插拔模块，更换模块必须停机断电
- 继电器输出不可超过额定电流，超负荷会造成接点粘连永久损坏
- 电感负载回路增加续流吸收元件，抑制反向电动势
- 拆装佩戴防静电手环，静电损坏内部安全处理器
- 更换模块后，重新下载安全组态，完整执行联锁逻辑测试
- 备件存放于防静电防潮密封箱
