描述

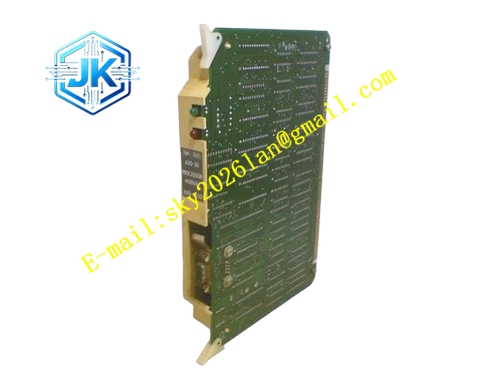

Honeywell 620-2032
技术规格
- 通道数量：8 路继电器输出转接通道
- 适配负载电压：24VDC / 220VAC
- 单通道最大负载电流：2A
- RC 吸收回路参数：0.1μF 电容串联 100Ω 电阻
- 续流二极管耐压：100V，额定电流 1A
- 端子紧固扭矩：0.5N・m~0.7N・m
- 工作温度：0℃~+60℃
- 相对湿度：5%~95% 无凝露
功能特点 每路输出通道独立 RC 阻容吸收网络，抑制感性负载断开产生的尖峰电压。 每路 24VDC 感性负载并联续流二极管，泄放线圈反向电动势。 通道端子丝印标注常开、常闭、公共端定义，方便现场负载接线。 短路保护保险丝，单通道负载短路时熔断，不影响其余通道工作。 端子分区排布低压输出区与高压输出区，避免强电弱电交叉干扰。
应用场景 电磁阀、切断阀线圈驱动回路接线转接 现场声光报警器、状态指示灯负载端接线 泵、风机中间继电器线圈驱动回路 电气柜接触器辅助控制回路转接 老旧 IPC620 输出端子板烧损后的备件替换
性能参数
- RC 吸收回路耐压：600V 峰值
- 续流二极管响应时间：小于 1μs
- 浪涌耐受：±6kV 接触静电放电
- 端子接触电阻：小于 15mΩ
- 绝缘电阻：大于 1000MΩ
材质构成 FR4 阻燃 PCB 基板 铜合金镀锡接线端子 高压陶瓷电容、金属膜限流电阻 功率续流二极管、自恢复保险丝 阻燃尼龙端子标识牌 冷轧钢板喷塑安装支架
结构特征 标准长方形板卡结构，适配 IPC620 机架下层端子仓 正面多排螺丝端子，区分信号端与负载端 后侧扁平电缆插座对接上层继电器输出模块 通道按照顺序排布，对应上层输出卡通道编号 强电高压端子与弱电控制端子物理隔离分区
工作原理 上层输出模块送来的开关量控制信号，通过扁平电缆传输到本转接板，再分配到现场负载。当驱动电磁阀、继电器等感性负载时，负载线圈断开瞬间产生的反向电动势，由 RC 吸收网络和续流二极管泄放，避免尖峰电压反向击穿输出模块内部继电器触点。单通道负载短路时，板载保险丝熔断，切断该回路供电，保护上层输出模块。
安装要求 安装前断开机柜内负载回路电源。 220V 交流负载线缆和 24V 控制线缆分开线槽敷设。 RC 吸收回路并联在负载两端，不接反极性。 续流二极管方向严格按照丝印标识接线，反接会造成负载短路。 端子压接牢固，大电流负载端子需额外做防松处理。
使用注意事项 禁止超过单通道 2A 额定负载电流，超载会造成端子发热烧毁。 RC 吸收回路不可短接，否则失去尖峰抑制作用。 保险丝熔断后，必须排查现场负载短路点后再更换同规格保险丝。 强电端子区域保持干燥，避免粉尘导电造成相间短路。
