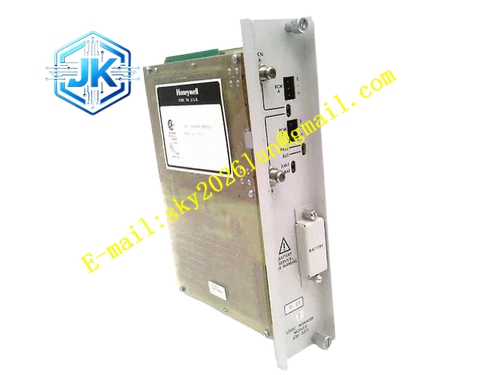

Honeywell 620-2090
技术规格
- 通道数量：8 路固态输出转接通道
- 单通道持续电流：5A
- 峰值耐受电流：10A，持续时间 10ms
- 适配负载电压：24VDC
- 散热结构：板载镀锡铜排散热
- 端子规格：适配 1.5~4mm² 线缆
- 端子紧固扭矩：0.8N・m~1.0N・m
- 工作温度：0℃~+60℃
功能特点 板载镀锡铜排承载大电流，降低走线温升。 每路通道独立过流检测采样电阻，配合上层模块实现快速短路保护。 TVS 浪涌吸收器件，泄放感性负载断开产生的尖峰。 大电流端子采用笼式压线结构，压接多股线缆不松脱。 通道丝印清晰标注，对应上层固态输出卡通道编号。 散热铜排预留螺丝固定位，可额外加装散热片。
应用场景 大功率电磁阀、气动阀门驱动回路转接 电加热棒、伴热带开关控制回路 小型输送机、搅拌电机启停驱动接线 控制柜大电流负载输出端子单元 老 IPC620 大电流输出回路端子烧损备件替换
性能参数
- 铜排载流温升：5A 连续电流下温升小于 25℃
- 过流采样精度：±5%
- 浪涌耐受：±6kV 接触静电放电
- 接触电阻：小于 5mΩ
- 绝缘电阻：大于 1000MΩ
材质构成 FR4 高导热 PCB 基板 镀锡紫铜散热铜排 大电流笼式螺丝端子 TVS 瞬态抑制二极管、锰铜采样电阻 阻燃尼龙端子防护罩 冷轧钢板安装支架
结构特征 厚板 PCB 结构，承载大电流发热 正面大电流笼式端子，排布散热铜排 后侧扁平电缆插座对接上层固态输出模块 端子上方加装阻燃防护挡板，防止意外触碰强电 板边预留散热片安装螺丝孔位
工作原理 上层固态输出模块的开关信号通过扁平电缆传输到本转接板，经过采样电阻、散热铜排输送到现场负载。锰铜采样电阻实时采集回路电流，回传给上层模块判断是否短路过载。TVS 器件泄放负载断开产生的尖峰电压，保护固态开关器件。镀锡铜排扩大载流截面积，降低大电流下的线路发热。
安装要求 大电流负载线缆线径匹配载流要求，4mm² 线缆压接在大电流端子上。 端子压接后做拉力测试，保证线缆不松脱。 板卡安装位置保持通风，散热铜排不被线缆遮挡。 过流采样线严格按照丝印对应上层模块采样接口。 强电端子区域加装绝缘防护挡板。
使用注意事项 禁止超过单通道 5A 持续电流，超载会造成铜排过热烧毁。 感性负载必须并联续流二极管，避免尖峰击穿上层固态开关。 长期大电流运行需定期检查端子温升，发现氧化发黑及时处理。 采样电阻不可短接，否则失去过流保护功能。
