描述

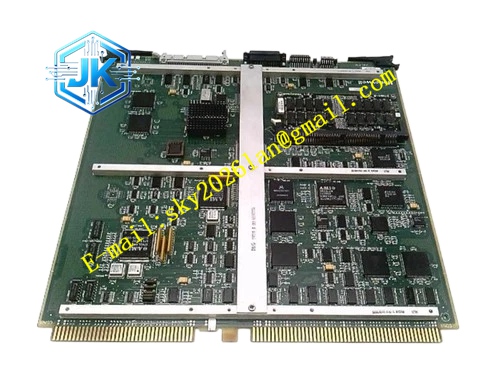

Honeywell 51400903-100
技术规格
- 适配系统：Honeywell TDC3000 / TPS NIM 网络接口模块
- 存储类型：非易失性 EEPROM + SRAM 高速缓存
- 配置存储容量：512KB EEPROM
- 报文缓存容量：2MB SRAM
- 背板供电：5VDC，由 NIM 主控板供给
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 持久保存 NIM 全部路由配置、节点标识、总线参数、告警阈值，断电后配置数据不会丢失。上电后自动向 NIM 主控板加载全部网络配置，完成 NIM 节点初始化。SRAM 缓存用于临时存储跨网段转发报文，平滑报文流量，降低 LCN、UCN 总线拥塞。板载硬件校验电路，每次上电自动校验存储数据完整性，数据损坏时生成故障告警。支持工程师站在线读写、备份、擦除 NIM 配置。面板 LED 指示灯，指示存储读写、数据故障状态。
应用场景 石化装置 NIM 节点配置存储备件替换 炼油厂 TPS 系统 NIM 配置丢失故障维修 电厂锅炉辅机 TDC3000 NIM 节点扩容备件 油气集输站场 NIM 节点配置备份硬件替换 存量化工装置 NIM 上电自检报错检修
性能参数
- 平均无故障时间：720000 小时
- 静电抗扰等级：8kV 接触放电
- 数据保存年限：大于 10 年
- 数据校验检出率：99%
- 配置加载耗时：小于 2 秒
材质构成 FR4 阻燃多层三防 PCB 板 EEPROM 非易失存储芯片、SRAM 高速缓存芯片 存储校验逻辑芯片、地址译码电路 ESD 静电防护器件、电源稳压回路 镀金板间连接器，对接 NIM 主控板 金属定位支架、存储状态 LED 指示灯组件
结构特征 NIM 机架专用子卡外形，板卡边缘设置板间对接连接器，直接插接在 NIM 主控板存储扩展插槽。PCB 走线做等长设计，保障高速缓存读写稳定。板卡设置防呆缺口，防止反向插装。LED 指示灯分区排布，分别指示读写正常、数据校验故障。
工作原理 NIM 节点上电自检阶段，主控板读取本卡 EEPROM 内保存的路由配置、节点参数，加载至主控内存，完成网络初始化。跨网段报文转发过程中，SRAM 缓存临时存放待转发报文，按照总线仲裁时序依次发送。工程师站下发配置修改指令时，主控板将新配置写入 EEPROM 永久保存。每次上电，校验电路读取存储数据并做 CRC 校验，校验失败则点亮故障灯，停止路由转发。
安装要求 佩戴防静电手环，断电后将子卡垂直插接在 NIM 主控板存储插槽，确认连接器完全咬合。更换板卡前，在工程师站完整备份 NIM 路由配置。上电等待自检完成，确认存储状态指示灯正常。机架保持通风，避免高温造成存储芯片数据漂移。
使用注意事项 存储芯片对静电极其敏感，操作全程佩戴防静电手环，静电会直接擦除或者损坏配置数据。更换本卡之后，必须重新导入 NIM 路由配置，新空白卡无任何网络参数。禁止在 NIM 运行状态下插拔本卡，热插拔会造成配置丢失、NIM 网关离线。存储故障灯点亮时，优先备份现有配置，再执行更换操作。
