描述

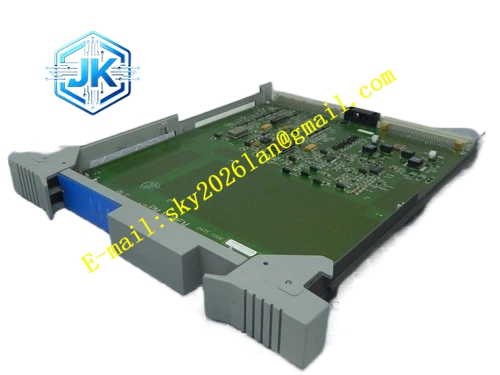

Honeywell 51304493-100
技术规格 输出信号：4~20mA 电流信号 通道数量：8 路独立模拟输出通道 分辨率：16bit 输出精度：±0.1% FS 最大驱动负载电阻：750Ω 分组隔离电压：500V AC 供电：背板 24V DC 工作温度：0℃ ~ +60℃ 防护等级：IP20
功能特点 每一路通道独立回读采集，实时比对输出指令和实际输出电流，识别回路异常。 故障模式可组态，通道故障时保持原位、归零或者满幅输出，匹配工艺安全需求。 上电自检功率输出回路，自检异常禁止输出，避免阀门误动作。 数字滤波平滑输出信号，消除控制器指令阶跃扰动，防止调节阀频繁震荡。 通道分组隔离，单通道负载短路不会损坏同组其他输出通道。
应用场景 流量、液位、压力闭环调节调节阀驱动 加热炉温度调节回路，控制燃料气调节阀 循环水系统变频泵调速信号输出 加药系统计量泵调节控制 煤化工装置减压调节阀控制回路
性能参数 输出响应时间小于 20ms 负载变化引起的输出漂移小于 0.05% FS 短路保护快速动作，故障锁存，断电复位解除锁存 报文 CRC 校验，非法指令拒绝执行输出动作
材质构成 FR4 阻燃 PCB 基板，UL94V0 黑色阻燃塑料前面板 镀金背板金手指连接器 DAC 数模转换芯片、功率输出 MOS 器件 精密采样电阻、光电隔离芯片 铝制小型散热片，导热硅脂贴合功率器件
结构特征 机架插卡外形，和同系列 UCN IOP 卡件机架槽位兼容 前面板布置运行、通讯、分组故障 LED 指示灯 背部金手指对接 UCN 背板总线 侧边扁平排线插座对接配套 FTA 输出端子板 带防反插卡扣，定位槽唯一，不会反向安装
工作原理 UCN 控制器通过背板总线下发控制设定值指令，卡内 DAC 芯片将数字指令转换成 4-20mA 模拟电流输出至 FTA 端子板，输送到现场执行机构。输出回路内置电流采样支路，实时回读实际输出电流，逻辑单元对比设定值和回读值，偏差超出阈值判定回路故障，锁存故障状态并且上传 DCS 报警。
安装要求 必须搭配对应型号 FTA 模拟输出端子板，排线插接到位。 输出负载线缆采用屏蔽线缆，屏蔽单点接地。 调节阀、定位器负载电阻不能超过 750Ω 上限，负载超上限会造成输出电流拉不上去。 联锁调节回路更换卡件前，提前切至手动控制，防止阀门失控。 机柜接地可靠，接地电阻≤4Ω。
使用注意事项 感性负载阀门定位器需要并联阻容吸收器，抑制反向电动势。 不支持直接驱动大功率加热器、电磁阀等大电流负载。 备件替换优先选择同版本硬件，固件版本不一致会丢失部分诊断功能。 禁止在输出端子接入交流电源，会击穿功率输出回路。
