描述

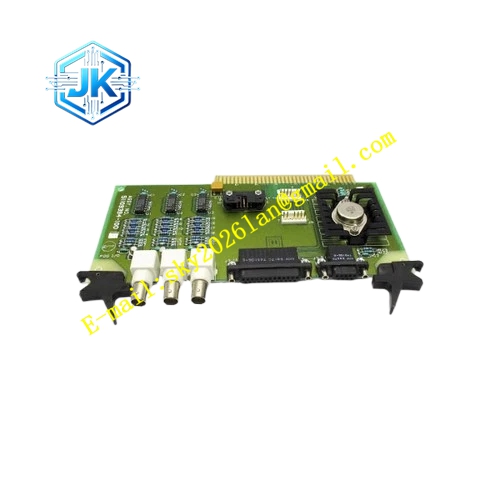

Honeywell 51108676-100
技术规格
- 适配系统：Honeywell TDC3000 DCS
- 总线类型：LCN 本地控制同轴总线
- 总线通讯速率：5Mbps
- 背板供电：5VDC、12VDC 双组背板供电
- 工作环境温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 总线介质：同轴电缆 LCN 线缆
- 认证：UL、CE
- 机架形式：TDC3000 标准竖插式机架卡件
功能特点 完成 LCN 差分信号的接收、整形、解码，将 LCN 总线报文转换为板内并行数据供给节点处理器。实现节点报文编码、驱动输出，遵循 LCN 总线分时仲裁机制，规避多节点报文冲突。板载独立硬件看门狗电路，实时监测总线收发状态，总线链路异常时触发故障标记并上传系统告警。内置信号隔离电路，阻断背板电路噪声反向串入 LCN 主干同轴总线。面板设置电源、LCN 链路、数据收发、故障状态 LED 指示灯，直观展示网络运行状态。支持总线故障隔离，单节点接口板故障不会造成整条 LCN 主干网络瘫痪。板载非易失性存储区域，记录网络冲突、报文丢失、链路中断事件日志，可在工程师站调取诊断记录。
应用场景 炼油厂 TDC3000 LCN 主干网络 NIM 节点接入机柜 石化连续反应装置 HPM 高性能管理站 LCN 通讯节点 电厂锅炉、汽机辅机 TDC3000 控制机柜 LCN 接口单元 油气长输管线压气站存量 TDC3000 控制系统网络节点 化工老装置改造项目 LCN 网络扩容节点备件
性能参数
- 平均无故障时间：740000 小时
- 静电抗扰等级：8kV 接触放电
- 报文转发延迟：小于 120μs
- 总线故障检出时长：小于 50ms
- 支持最大节点接入容量：匹配 TDC3000 LCN 单网段 64 节点上限
材质构成 FR4 阻燃多层敷铜板，表面喷涂三防保护涂层 高速差分收发芯片、总线仲裁逻辑 FPGA 芯片 同轴信号隔离变压器、RC 信号滤波网络 TVS 浪涌抑制二极管、ESD 静电防护器件 镀金边缘背板连接器，适配 机架背板 金属面板、插拔拉手、状态 LED 指示灯组件 同轴信号接线端子，匹配 LCN 同轴电缆接头
结构特征 标准竖插长卡外形，正面设置金属插拔拉手，方便现场拆装维护。卡件边缘设置防呆缺口，杜绝反向插入机架造成硬件烧毁。背板镀金触点分区排布，独立划分电源引脚、数据总线引脚、诊断信号引脚。LCN 同轴信号走线独立屏蔽，和数字逻辑电路分区布局，降低电磁干扰。面板 LED 分区标识，区分电源正常、链路激活、数据收发、故障告警四种状态。卡件锁紧卡扣到位后形成稳定机械固定，抵御机柜振动带来的接触不良问题。
工作原理 板卡上电后执行硬件自检，初始化 LCN 收发电路，向 LCN 总线发送节点注册报文。LCN 总线下行报文经由同轴端子送入板卡，经过隔离、滤波、整形后送入解码单元，解析完成后转发给节点处理器。处理器生成上行报文，送入板卡编码单元，按照 LCN 分时仲裁规则，等待总线空闲窗口后驱动发送至 LCN 同轴总线。板卡持续监测信号幅值、报文校验和，当信号衰减、报文持续校验失败时，判定链路故障，锁存故障标记并点亮故障指示灯，故障信息上传至 工程师站。
安装要求 佩戴防静电手环后再插入 机架指定槽位，推到底后扣紧拉手锁扣。LCN 同轴电缆按照规范接入卡件同轴端子，同轴屏蔽层单端在机柜侧接地。在 工程师软件中配置节点 LCN 地址、总线超时参数。机架上电，等待板卡自检完成，确认 LCN 链路指示灯常亮，数据灯周期性闪烁。执行总线通讯测试，验证节点能够正常和 LCN 网段内其他控制器、操作站双向通讯。LCN 同轴电缆和动力电缆分开敷设，避免强电磁干扰造成信号衰减。
使用注意事项 LCN 同轴接头必须保持洁净，氧化、油污会造成总线信号衰减，引发随机通讯中断。本卡件仅适配 原生 LCN 网络，不兼容 Experion PKS FTE 以太网。机柜风道保持通畅，卡件过热会造成收发芯片丢包。更换卡件前记录节点 LCN 地址，更换后重新核对地址配置。出现持续链路告警，优先排查同轴电缆接头、终端电阻，再更换板卡。禁止带电插拔 LCN 同轴通讯线缆，带电插拔会击穿板卡收发芯片。
