描述

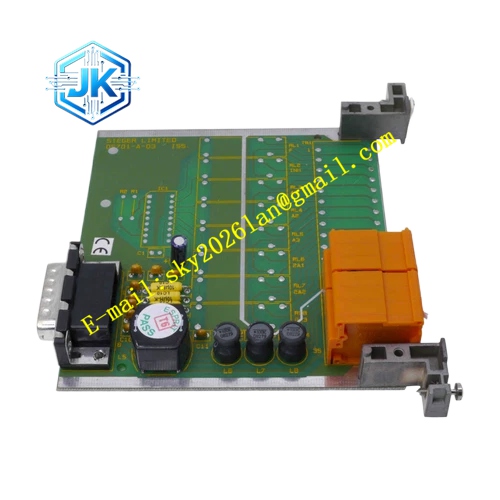

Honeywell 05701-A-0326
技术规格 通道数量：1 路独立信号通道 供电电压：24V DC 工作温度：0℃ ~ +50℃ 信号输入：适配 System57 系列 4-20mA 气体变送器 继电器输出触点容量：2A 30V DC 通讯总线：System57 内部机架并行总线 防护等级：IP20，机柜内置 分辨率：12bit
功能特点 单通道独立信号采集与阈值组态，支持一级、二级报警阈值设置。 内置断线故障检测，识别变送器线路开路、短路故障，上传系统报警。 板载继电器输出，可直接驱动现场声光报警器、电磁阀。 通道信号具备软件滤波功能，抑制现场电磁干扰带来的浓度信号跳变。 面板指示灯区分正常、预报警、高报警、线路故障四种状态。
应用场景 化工厂可燃、有毒气体检测报警系统 LNG 加气站、储配站气体监测机柜 污水处理厂硫化氢、氨气气体检测系统 制药车间溶剂蒸汽监测系统 海上平台撬装式气体安全监测装置
性能参数 信号采集精度 ±0.2% FS 信号采样速率 10 次每秒 继电器机械寿命 100 万次通断 通道隔离耐压 500V AC，输入回路和继电器输出隔离
材质构成 PCB 基材 FR4 阻燃板，绿色阻焊层 前面板阻燃尼龙塑料 背板连接器镀金铜合金 信号调理芯片为工业级运算放大器 继电器为密封式信号继电器 板上隔离器件为光电耦合芯片
结构特征 标准欧式插卡结构，适配 System57 8 槽或 16 槽机架 前面板布置状态指示灯、通道标识铭牌 背部金手指接入机架背板总线，实现供电与数据交互 板卡侧边设置外接端子排，接入变送器线缆与联动负载线缆 带防反插卡扣，反向无法推入槽位
工作原理 现场气体变送器输出 4-20mA 电流信号接入端子，信号经过限流、隔离、滤波之后送入 ADC 转换芯片，模拟量转换为数字浓度值。板载逻辑电路对比实时浓度和预设报警阈值，达到报警阈值时驱动继电器触点闭合，输出联动信号。同步持续监测回路电流，电流低于下限判定线路断线，触发故障报警信号上传系统主控单元。
安装要求 卡件安装于 System57 配套机架槽位，机架可靠接地，接地电阻≤4Ω。 气体变送器线缆采用屏蔽双绞线，屏蔽层单点接地，不和动力电缆同线槽敷设。 插拔卡件前切断机架 24V 供电电源，禁止带电插拔。 端子接线严格区分信号正负极，极性接反直接造成通道无采集信号。
使用注意事项 继电器触点容量有限，大功率负载前端必须增加中间继电器扩容。 感性负载并联阻容吸收回路，消除反向电动势，保护继电器触点。 不同介质气体的报警阈值在系统软件单独组态，不可混用组态参数。 卡件故障时，对应单通道气体监测功能失效，重要监测点位配置冗余通道。 禁止对板卡上的可调电位器随意调节，出厂校准参数改动后测量精度失效。
