描述

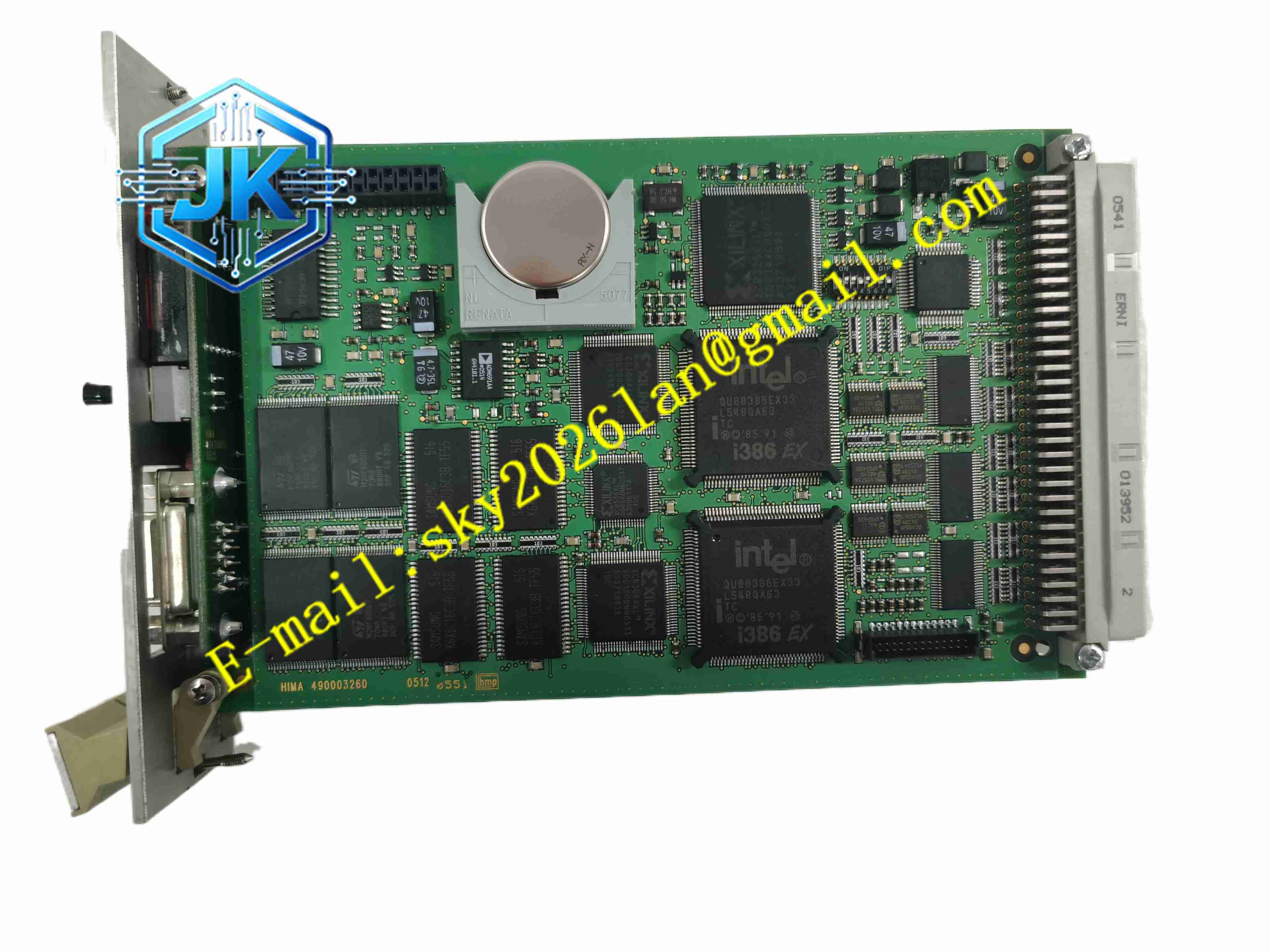

HIMA F8621X
技术规格
- 品牌：HIMA
- 产品型号：F8621X
- 产品类型：通信模块 / 多功能模块
- 适用系统：HIMA 安全控制系统及相关安全平台
- 通信接口：以太网、串口或现场总线接口，具体以版本为准
- 协议支持：可支持 Modbus、Profibus、Profinet、Ethernet/IP 等工业协议
- 安全等级：适用于 SIL 3 安全应用环境
- 供电方式：通常为 24VDC 或系统背板供电
- 安装方式：机架安装或控制柜内模块化安装
- 防护等级：通常为 IP20，适合室内控制柜环境
- 工作温度：常规工业温度范围，具体以铭牌为准
- 环境要求：无导电粉尘、无强腐蚀性气体、无凝露
功能特点
- 数据通信：实现安全控制器与 DCS、PLC、上位机及现场设备之间的数据交换。
- 协议适配：支持多种工业通信协议，便于异构系统集成。
- 状态监测：可监控通信链路、模块状态和安全回路状态。
- 故障诊断：具备自诊断功能，可识别通信异常、硬件故障和配置错误。
- 安全支持：可用于安全系统的数据传输、联锁信息传递和远程监控。
- 配置灵活：支持地址、波特率、协议类型和安全参数配置。
- 维护便捷：支持模块更换、参数备份和在线诊断。
应用场景
- 安全仪表系统：用于 SIS 系统与外部控制系统之间的通信。
- 紧急停车系统：用于 ESD 逻辑状态上传和外部联锁信号交互。
- 火气系统：用于气体、火焰探测器数据与上位机或 DCS 的交换。
- 过程监控：用于压力、温度、流量等关键参数的远程监测。
- 电力与能源：用于发电厂、变电站、油气站场的安全通信。
- 轨道交通：用于信号系统、安全门和设备状态监控。
性能参数
- 通信方式：以太网、串口或现场总线
- 协议兼容：支持常见工业通信协议
- 安全完整性：满足 SIL 3 应用要求
- 诊断覆盖：支持通信、电源、硬件和安全状态诊断
- 响应能力：满足安全系统实时通信需求
- 抗干扰能力：具备工业级 EMC 防护
- 运行可靠性：适合长期连续运行
材质构成
- 外壳：阻燃工程塑料或金属外壳，具备绝缘和防护性能。
- PCB 基板：工业级电路板，承载通信处理器和接口电路。
- 通信处理器：用于协议处理、数据转发和诊断管理。
- 接口电路：以太网 PHY、串口收发器、现场总线驱动芯片。
- 隔离器件：光耦或磁隔离器件，用于抑制干扰。
- 保护元件：过压、过流和浪涌保护器件。
- 指示灯：用于显示电源、运行、通信和故障状态。
结构特征
- 插卡式或模块化结构：便于安装在 HIMA 机架或控制柜内。
- 接口布局清晰：通信口、电源口和状态指示分区明确。
- 状态指示直观：前面板提供运行、故障和通信状态提示。
- 紧凑设计：适合机柜内高密度安装。
- 防护等级 IP20：适合室内控制柜环境。
- 可维护性好：支持模块更换和参数重新下载。
工作原理
F8621X 模块上电后初始化通信接口，并根据配置参数建立与控制器、上位机或现场设备的通信链路。模块接收来自安全控制器或现场设备的数据，经过协议转换、数据校验和安全判断后转发到目标系统。
在运行过程中，模块持续监控通信质量、硬件状态和安全回路状态。若检测到通信中断、数据错误、硬件故障或安全输入异常，模块会生成诊断信息，并根据系统策略触发报警或进入安全状态，确保故障不会导致安全功能失效。
安装要求
- 安装前确认模块型号、版本和系统兼容性。
- 模块应安装在干燥、清洁、通风良好的控制柜内。
- 通信线缆应使用屏蔽电缆，并按规范接地。
- 信号线、电源线和通信线应分开布线，减少干扰。
- 供电电压应与模块铭牌要求一致。
- 安装完成后检查指示灯状态，并验证通信是否正常。
- 若用于安全回路，应进行功能测试并保留测试记录。
使用注意事项
- 严禁超过模块允许的供电电压和通信接口范围。
- 不得在带电状态下随意插拔模块或通信线缆。
- 通信地址、波特率和协议参数应由专业人员配置。
- 发现通信异常时，应检查接线、地址、网关和诊断信息。
- 用于 SIL 回路时，应定期执行安全功能测试。
- 更换模块时应使用相同型号和相同版本。
- 模块周围应保留适当散热空间。
- 维护人员应具备工业通信和安全系统专业知识。
