描述

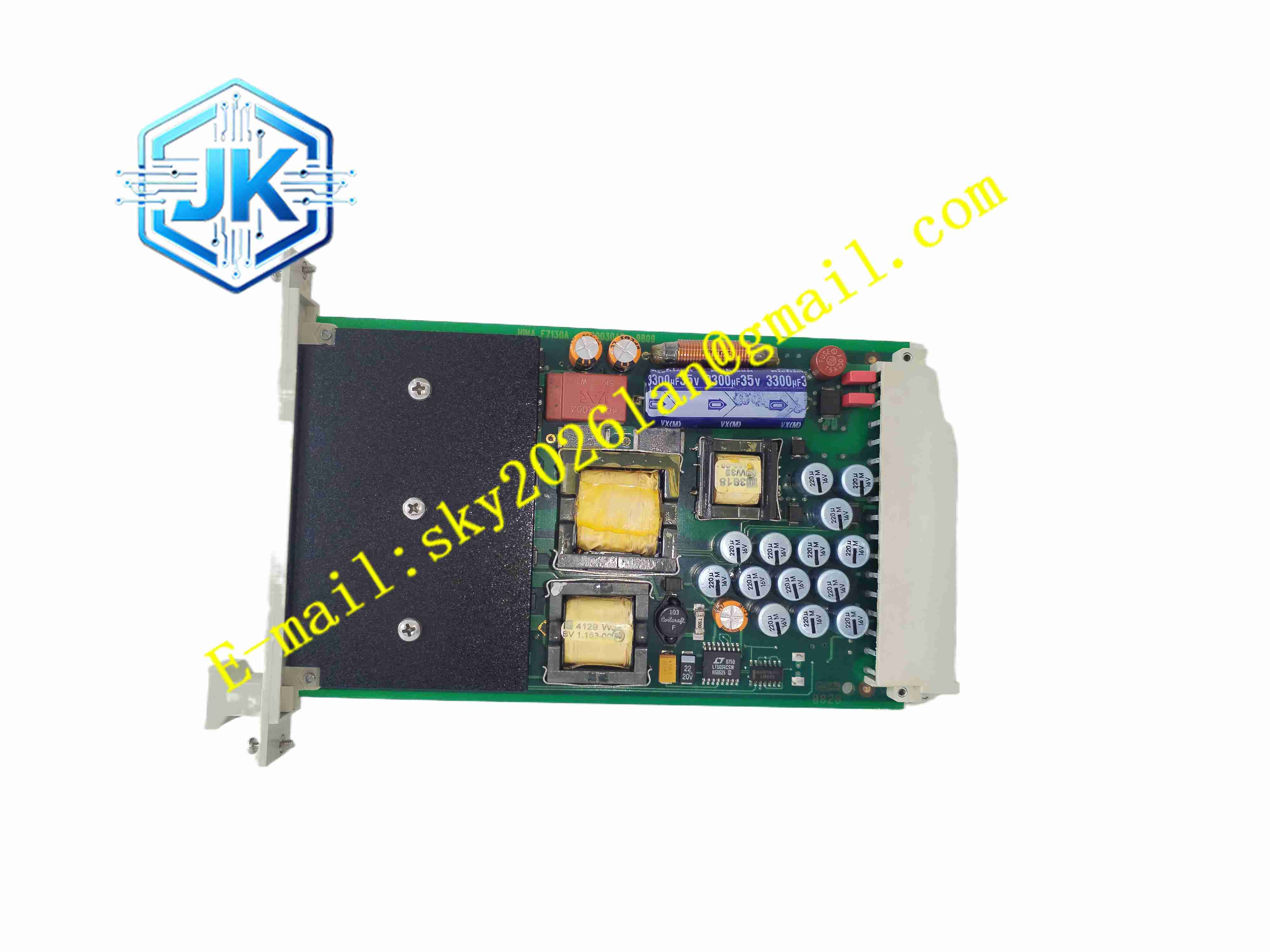

HIMA F7130A
详细技术规格
- 产品类型：机架式 DC/DC 安全电源模块
- 输入电压：DC24V，允许波动范围 – 15%~+20%
- 输出 1（CPU/IO）：DC5V±0.25V，最大输出 10A
- 输出 2（HIBUS 总线）：DC5V±0.25V，最大输出 1A
- 隔离：输入侧与输出侧电气隔离
- 保护功能：过压保护、限流保护、短路保护
- 转换效率：≥70%
- 机架占用空间：4SU
- 工作温度：0℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 安装方式：HIQuad 机架槽位安装
功能特点
- 专为 HIQuad 安全机架设计，双路独立 5V 隔离输出
- 输入输出电气隔离，阻断输入侧干扰串入安全背板
- 全套保护机制，过压、过流、短路自动锁止保护
- 前面板 LED 指示灯，直观显示输入电源、两路 5V 输出状态
- 独立回路监控引脚，向系统上报电源故障状态
- 工业级高频变压器设计，输出纹波低，适配安全板卡供电
- 机架插卡式结构，可冗余配置提升系统供电可靠性
- 宽电压输入，耐受工业电网电压波动
- 内置主回路熔断器，故障时切断输入回路
- 紧凑机架板卡结构，节省机架空间
应用场景
- HIMA HIQuad 安全 PLC 机架 CPU 与 IO 模块供电
- 化工 SIS 安全仪表系统机架供电
- 电站 ESD 紧急停车系统机架电源
- 油气平台 HIQuad 安全控制系统供电
- 炼油厂安全联锁机架冗余供电
材质构成
- 前面板：金属加固面板
- 电路板：FR4 高可靠 PCB 板
- 功率器件：高频 MOS 管、整流二极管
- 变压器：高频隔离功率变压器
- 电容：工业长寿命电解电容
- 熔断器：内置主回路熔断器
- LED：电源状态指示灯
结构特征
- HIQuad 机架插卡式板卡结构，金属前面板
- 前面板布置电源状态 LED 指示灯
- 板卡尾部镀金背板连接器，接入机架背板
- 内部输入回路、高频变换回路、输出回路分区布局
- 金属面板屏蔽电磁噪声
- 板卡固定螺丝用于锁紧模块在机架槽位
工作原理 外部 DC24V 直流电接入模块输入回路，经过 EMI 滤波、熔断器保护后送入高频 DC-DC 变换电路，隔离变压器降压后，次级两路独立整流滤波，输出两路稳定 DC5V 电源，分别供给机架 CPU/IO 模块和 HIBUS 背板总线。保护电路实时监测输出电压、电流，出现过压、过流、短路时，立刻关闭高频变换回路，锁止输出，防止后端安全板卡损坏。
安装要求
- 插入 HIQuad 安全机架电源槽位，锁紧前面板固定螺丝
- 输入 DC24V 采用冗余供电设计，增加前端熔断器
- 电源模块背板连接器完全插接到位
- 机柜保持通风，环境温度维持 0~+60℃
- 上电前核对输入电源接线，防止极性接反
- 机架可靠接地，降低电磁干扰
- 冗余电源配置时，两路输入电源独立供电
使用注意事项
- 插拔模块前必须切断机架输入电源，禁止带电插拔
- 输入电源正负极不可接反，反接会损坏模块
- 运行中模块存在温升，不可覆盖散热区域
- 输出侧禁止短路，短路触发保护锁机，断电复位后方可恢复
- 定期检查输入接线端子紧固状态
- 备件存放于干燥防静电仓库
- 电源故障优先检查前端输入供电回路
