描述

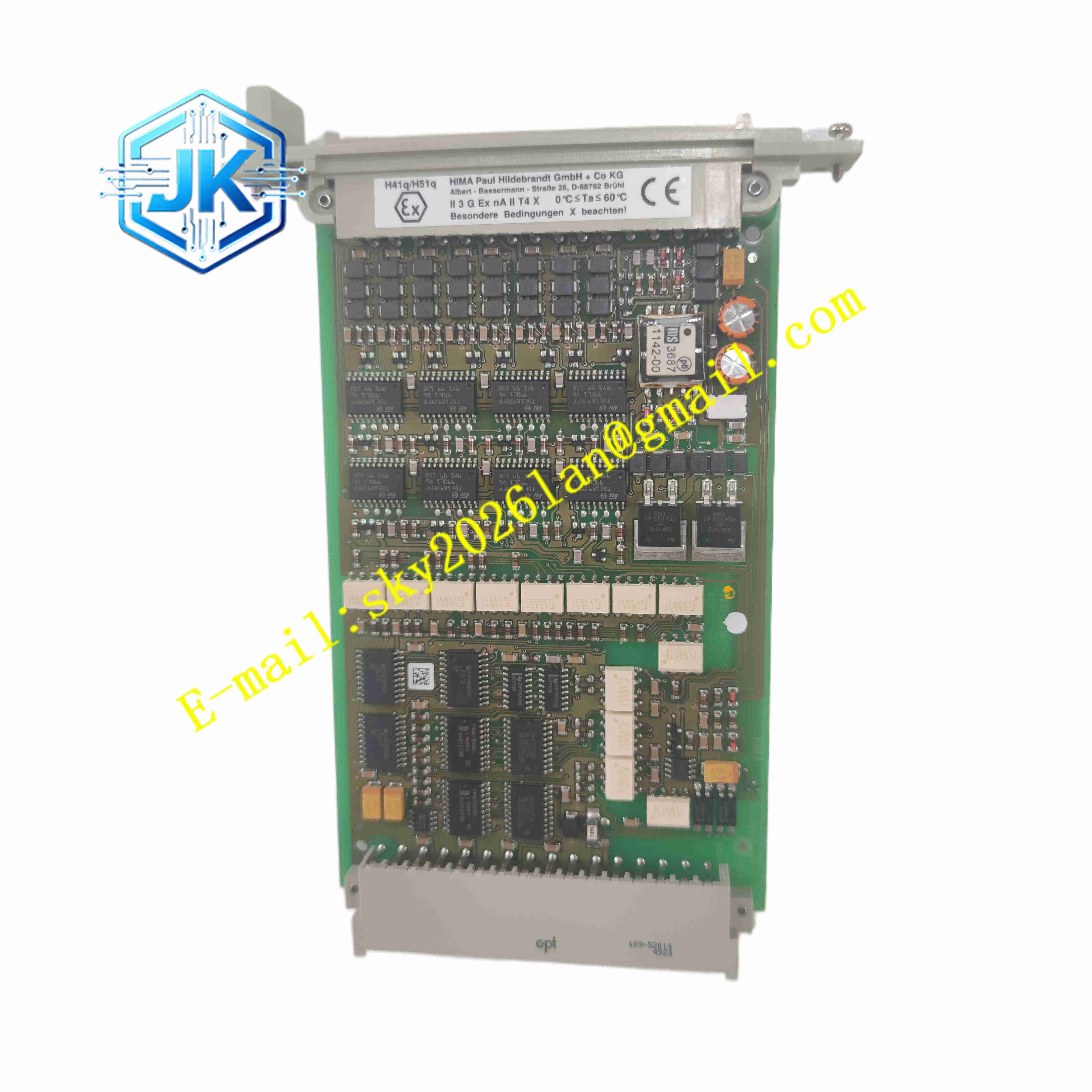

HIMA F3331
详细技术规格
- 产品类型：SIL3 安全数字量输出模块
- 通道类型：安全数字量输出通道
- 安全等级：IEC61508 SIL3，TÜV 认证
- 供电：DC24V，背板总线供电
- 诊断：输出回路断线、短路实时诊断
- 隔离：输出通道与背板总线电气隔离
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+85℃
- 湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨机架安装
- 兼容系统：HIMatrix 安全 PLC 系统
功能特点
- SIL3 安全认证，输出安全开关量指令用于 ESD 紧急停车
- 通道内置回路诊断，实时检测输出线路断线、短路
- 故障安全架构，模块失电自动进入预设安全输出状态
- 输出回路与背板总线电气隔离，抑制现场干扰
- 前面板 LED 指示灯，独立显示每一路输出通道状态
- 适配 SILworX 软件完成硬件组态、通道参数配置
- 宽温工业设计，适应化工、电站机柜环境
- 模块化机架结构，可灵活扩展安全输出通道数量
- 输出驱动能力匹配现场安全电磁阀、安全继电器
- 故障事件实时上报安全 CPU，触发系统报警记录
应用场景
- 化工装置紧急切断阀电磁阀驱动控制
- 电站锅炉、压缩机安全联锁执行机构控制
- 油气平台 ESD 紧急停车电磁阀控制
- 储罐安全泄压装置联锁控制
- 火焰气体探测系统联动切断执行机构
材质构成
- 外壳：阻燃工程塑料壳体
- 电路板：FR4 高可靠 PCB 板，三防保护涂层
- 输出驱动器件：安全级固态驱动组件
- 隔离器件：光电隔离芯片
- 端子：弹簧式快速接线端子
- LED：通道状态指示灯
- 卡扣：DIN 导轨阻燃塑料卡扣
结构特征
- 标准 HIMatrix 窄型机架模块壳体
- 前面板 LED 指示灯，对应每一路输出通道
- 正面弹簧接线端子排，用于连接现场电磁阀负载
- 背部 HIMatrix 背板总线连接器
- 内部背板总线区域和输出驱动回路分区隔离
- 全封闭防尘壳体，降低粉尘对电路板的影响
工作原理 HIMA 安全 CPU 通过背板安全总线下发输出指令，模块接收安全指令后驱动输出回路，控制现场电磁阀通断。模块持续监测输出回路电流与阻抗，判断线路断线、短路故障，故障信息上传安全 CPU。模块硬件采用故障安全设计，一旦模块供电丢失或内部硬件失效，输出通道自动切换至安全状态，保证现场安全执行机构动作。
安装要求
- DIN 导轨安装于独立 SIS 安全机柜，与普通 DCS 机柜物理隔离
- 现场电磁阀线缆采用屏蔽双绞线，屏蔽层单端接地
- DC24V 冗余安全电源为背板系统供电
- 背板总线插接到位，SILworX 软件完成硬件组态与地址分配
- 机柜保持通风，环境温度维持 – 20℃~+60℃
- 接线完成后执行输出回路诊断测试，验证负载动作
- 柜体可靠保护接地
使用注意事项
- 禁止带电插拔模块，更换模块前系统断电
- 感性负载电磁阀两端并联浪涌吸收器件，保护输出通道
- 输出负载不可超过模块额定驱动容量
- 定期执行安全联锁动作测试，验证输出通道动作可靠
- 备件防静电存放，防止静电损坏电路板
- 安全程序修改必须执行功能安全变更审批流程
- 通道故障优先排查现场电磁阀与外部接线
