描述

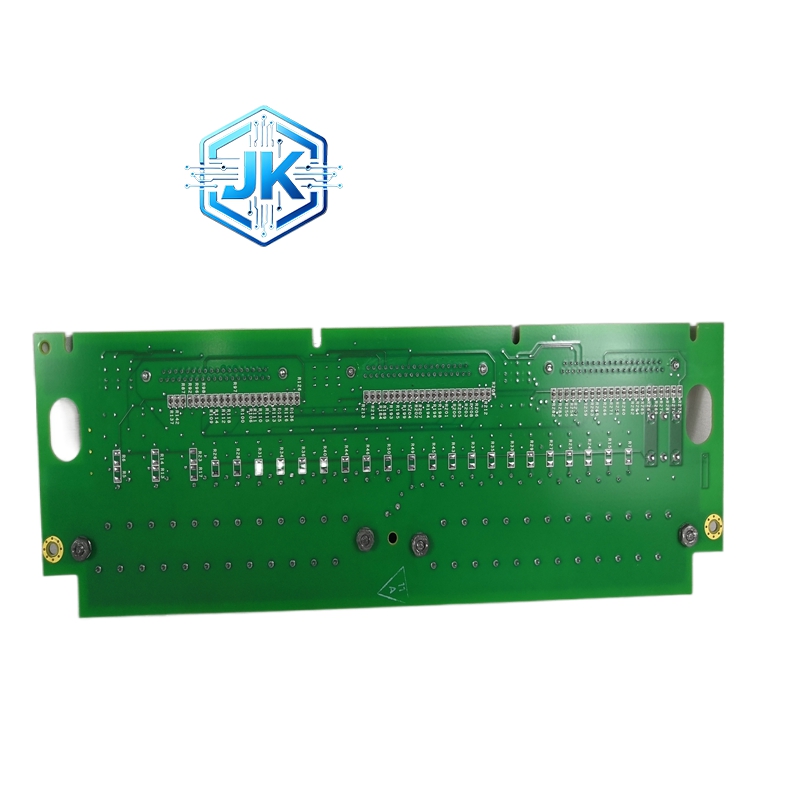

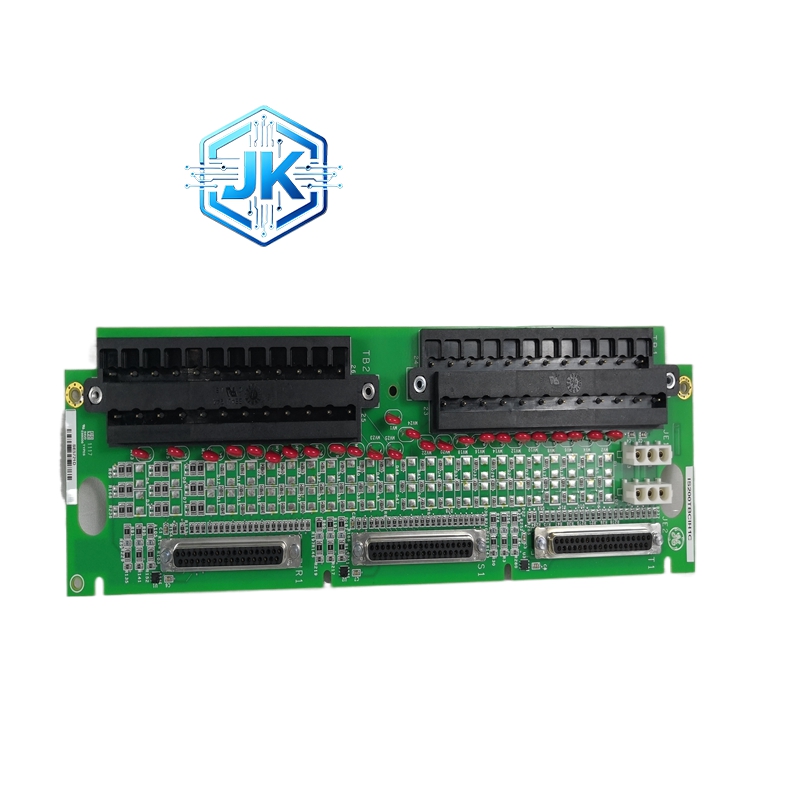

GE Mark VIe 继电器输出模块 IS230TRTDH1D
技术规格:
- 通道数量: 32路继电器输出（Form C，单刀双掷）
- 触点额定值: 2 A @ 250 V AC / 30 V DC（每通道，因通道密度更高，额定电流略低于16通道版本）
- 线圈电压: 24 V DC
- 响应时间: < 10 ms 通电，< 5 ms 断电
- 通道间隔离: 500 V DC
- 通信方式: Mark VIe背板总线
- 供电: +5 V DC + 24 V DC 背板供电，功耗约8 W
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
- 尺寸: 标准欧洲卡，约160 x 233 mm
- 重量: 约1.1 kg
功能特点:
- 双密度设计 — 32通道紧凑布局，比两块16通道模块节省一个槽位和30%成本
- 分组控制 — 支持4通道为一组的批量寻址，提高编程效率
- 统一状态指示 — 每4通道一组LED指示灯，快速定位故障通道
- 全通道Fail-safe — 断电时所有32路继电器同时释放至安全态
- 低功耗设计 — 整体功耗8 W，低于两块16通道模块功耗之和（7 W x 2 = 14 W）
- 硬件看门狗 — 通信超时2秒自动置所有输出为安全态
材质构成与结构特征:
- 继电器类型: 超小型信号继电器，尺寸仅12 x 10 x 8 mm
- PCB布局: 双面板设计，正面继电器，背面驱动电路
- 连接器: 4个高密度欧式连接器，每连接器8通道
- 散热方式: 自然对流 + 铝合金框架辅助散热
工作原理:
与IS230TRLSH1B相同，控制器通过背板总线写入32位输出状态字，模块内部32路独立驱动电路将状态字转换为各继电器线圈通断电。因通道密度高，采用分组驱动架构，每4通道共用一组驱动芯片以节省空间。
安装要求:
- 安装于Mark VIe机柜背板任意空闲槽位
- 前方预留至少60 mm空间（因模块功耗较高，需更大散热空间）
- 32路输出线建议分组布线，每8路一组使用独立线槽
- 接地电阻小于4欧姆
使用注意事项:
- 每通道最大2 A — 超过会导致触点过热烧毁，大功率负载建议通过中间继电器扩容
- 32通道同时动作时瞬间电流较大 — 确保24 V DC电源容量充足（建议预留3 A余量）
- 定期分组检测 — 每季度用万用表检测触点电阻，超过200 mΩ需更换
应用场景:
- 大型火电机组辅机控制 — 多台泵、风机、阀门的启停联锁
- 水处理厂多路设备启停 — 滤池反冲洗阀、加药泵等批量控制
- 化工厂大量联锁输出 — 紧急停车系统多路执行
- 包装生产线多站控制 — 封口机、贴标机、装箱机同步控制
