描述
技术规格
- 制造商：GE Multilin（通用电气）
- 控制电源：50–300VDC / 40–265VAC，50/60Hz，额定 20VA、最大 65VA
- 电流输入：1A/5A 二次侧，适配 CT 变比
- RTD 输入：12 路内置，支持 3 线制 100Ω 铂 / 镍、120Ω 镍、10Ω 铜 RTD
- 继电器输出：8 路可编程（跳闸、报警、辅助控制），250VAC/30VDC，5A
- 通信接口：隔离 RS‑232、RS‑485，支持 Modbus RTU、DNP3；可选光纤端口

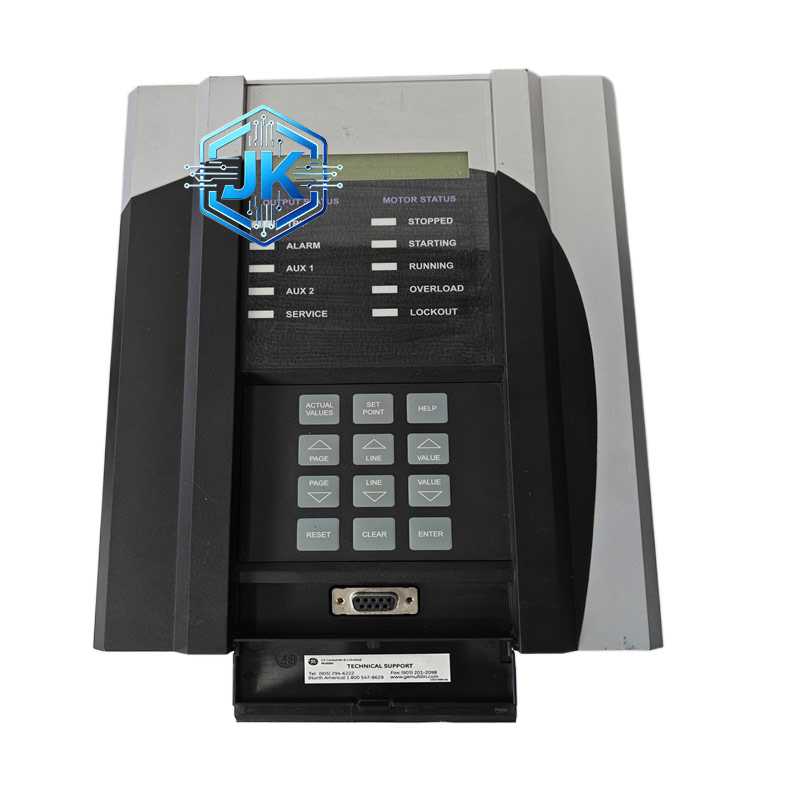

- 显示与操作：40 字符 LCD 背光显示屏，9 键带帮助键键盘，9 路 LED 状态指示灯
- 事件记录：200 条事件日志，含时间戳、故障类型、电流 / 电压 / 温度数据
- 工作温度：‑40°C 至 + 85°C；存储温度‑55°C 至 + 125°C
- 尺寸：296mm×107mm×205mm；重量约 10kg
- 认证：CE、UL、CSA、Class 1 Div 2、RoHS
功能特点
- 全面电机保护：集成过载、堵转、接地故障、欠压、过压、相不平衡、逆功率、启动失败等保护，适配异步 / 同步电机。
- 精准温度监测：12 路 RTD 实时监测电机定子、轴承温度，防止过热烧毁，支持温度梯度告警。
- 高级计量功能：实时监测三相电流 / 电压、功率、功率因数、频率、电能，精度达 0.2%，替代独立仪表。
- 增强诊断分析：E 版含增强电机诊断、事件记录、安全审计追踪，可分析跳闸原因、预测维护需求，减少停机时间。
- 灵活通信组网：多接口多协议支持，适配 SCADA、DCS 系统，支持远程编程、监控与故障排查。
- 自适应学习算法：自动学习电机启动 / 运行参数，动态调整保护定值，适配不同负载工况。
应用场景
- 石油化工：关键泵、压缩机、风机电机保护与监测，适配防爆 Zone 0/1 环境。
- 电力行业：发电厂引风机、送风机、给水泵电机，变电站高压电机保护与计量。
- 冶金矿山：轧钢机、破碎机、输送机电机，应对重载、冲击负载与恶劣环境。
- 水处理：大型水泵、曝气风机电机，24/7 连续运行场景的高可靠性管理。
