描述

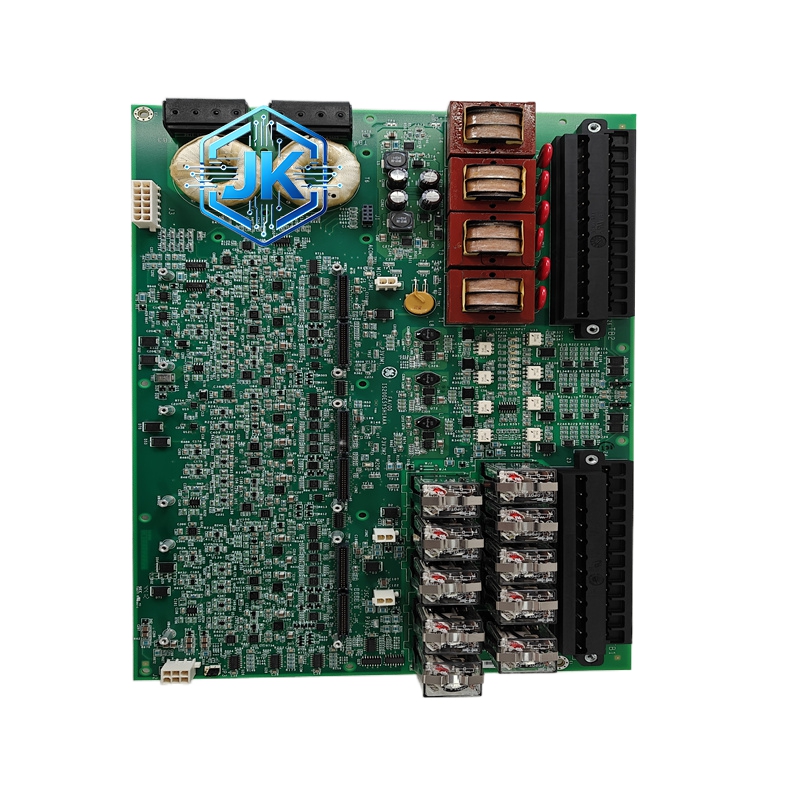

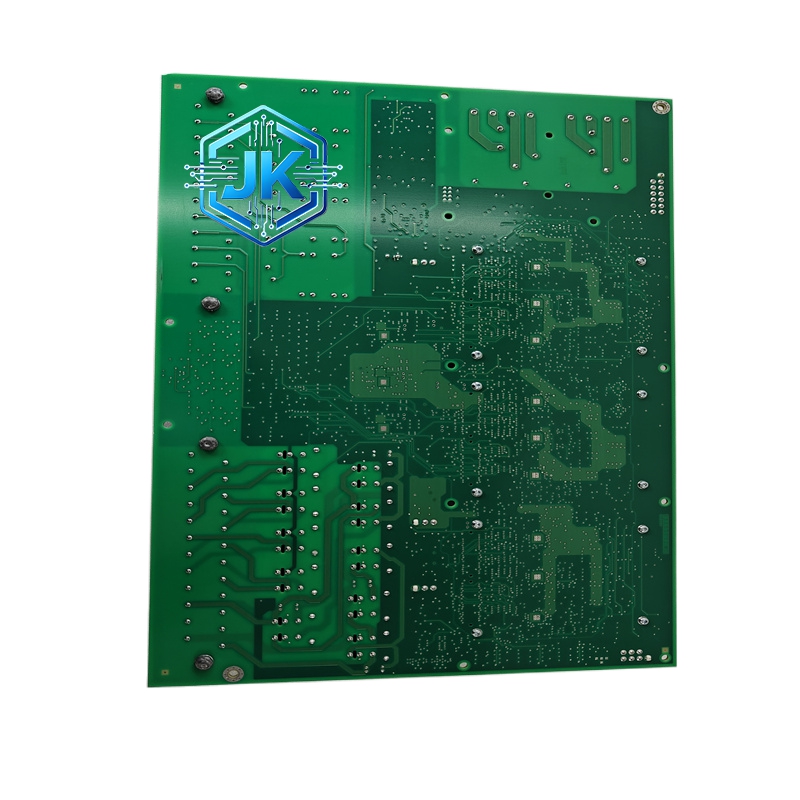

GE（通用电气）IS200EMIOH1AFB — 多功能模拟量输入/输出模块
技术规格：
- 品牌：GE（General Electric）
- 型号：IS200EMIOH1AFB
- 所属系列：IS200 系列，Mark VIe 控制系统
- 模块类型：模拟量输入/输出混合模块
- 模拟量输入通道：8 通道（4-20mA 或 0-10V DC 可选）
- 模拟量输出通道：4 通道（4-20mA 输出）
- 输入分辨率：16 位 A/D 转换
- 输出分辨率：16 位 D/A 转换
- 精度：±0.1% FS（满量程）
- 供电方式：背板总线供电（+5V DC）
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 安装方式：插入 Mark VIe 控制器机架标准 I/O 槽位
- 尺寸：约 170mm × 100mm × 25mm
- 重量：约 0.4kg
材质构成：
- 外壳：镀锌钢板 + 铝合金前面板，全封闭金属结构
- PCB 板：FR-4 玻璃纤维环氧树脂板，三防涂层
- 连接器：96 针镀金背板连接器 + 前端子排（凤凰端子）
- 关键芯片：16 位 A/D 转换器（AD7606 系列）+ 16 位 D/A 转换器 + 光电隔离芯片
- 散热：铝制散热鳍片
结构特征：
- 前面板设有 12 颗 LED 指示灯：8 颗对应输入通道（绿色），4 颗对应输出通道（绿色），1 颗电源（绿色），1 颗故障（红色）
- 前面板设有 8 组输入类型跳线（4-20mA / 0-10V 选择）
- 背面为标准 96 针背板连接器
- 两侧设有不锈钢固定卡扣
- 模块整体电磁屏蔽效能大于 60dB
工作原理：
IS200EMIOH1AFB 的 8 路模拟量输入通道通过多路复用器依次接入 16 位 A/D 转换器，转换结果经光电隔离后送入背板总线，由 Mark VIe 控制器读取。4 路模拟量输出通道由控制器下发目标值，经 16 位 D/A 转换器输出 4-20mA 电流信号，驱动现场执行机构（如调节阀）。输入和输出通道之间完全隔离，输入对输出隔离电压大于 1000V DC。模块内置冷端补偿功能（用于热电偶输入时）。
功能特点：
- 8 路输入 + 4 路输出，一模块替代两个模块，节省机架空间
- 输入支持 4-20mA 和 0-10V DC 两种类型，每通道独立跳线配置
- 16 位 A/D 和 D/A 转换，精度优于 0.1% FS
- 所有通道光电隔离，抗干扰能力强
- 支持断线检测，输入断线时自动上报故障
- 支持输出保持功能，模块故障时输出保持最后值
- 在线自诊断，支持通道级故障定位
性能参数：
- 输入范围：4-20mA / 0-10V DC（跳线选择）
- 输出范围：4-20mA（两线制，最大负载 500Ω）
- 输入阻抗：250Ω（4-20mA 模式）；1MΩ（0-10V 模式）
- 输出精度：±0.1% FS
- 转换速率：每通道 10 次/秒
- 隔离电压：输入对输出 1000V DC；输入对背板 500V DC
- 共模抑制比：大于 120dB
应用场景：
- 燃气轮机的温度、压力、流量等过程变量采集
- 蒸汽轮机的轴承温度、振动等模拟量监测
- 调节阀的 4-20mA 控制信号输出
- 电厂水处理系统的 pH 值、电导率采集与控制
- 化工过程的模拟量数据采集与控制输出
安装要求：
- 插入 Mark VIe 控制器标准 I/O 槽位
- 4-20mA 输入采用两线制接线，注意正负极不可接反
- 0-10V 输入采用三线制接线，信号线与地线分开
- 4-20mA 输出为两线制，负载电阻需小于 500Ω
- 所有模拟量信号线使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- 输入跳线必须在断电状态下设置，带电操作会烧毁模块
- 4-20mA 输出不可开路运行，否则输出电压会升至饱和值
- 模拟量信号线与数字量信号线分开敷设，间距大于 15cm
- 模块校准周期建议为每年一次，通过控制器软件在线校准
