描述

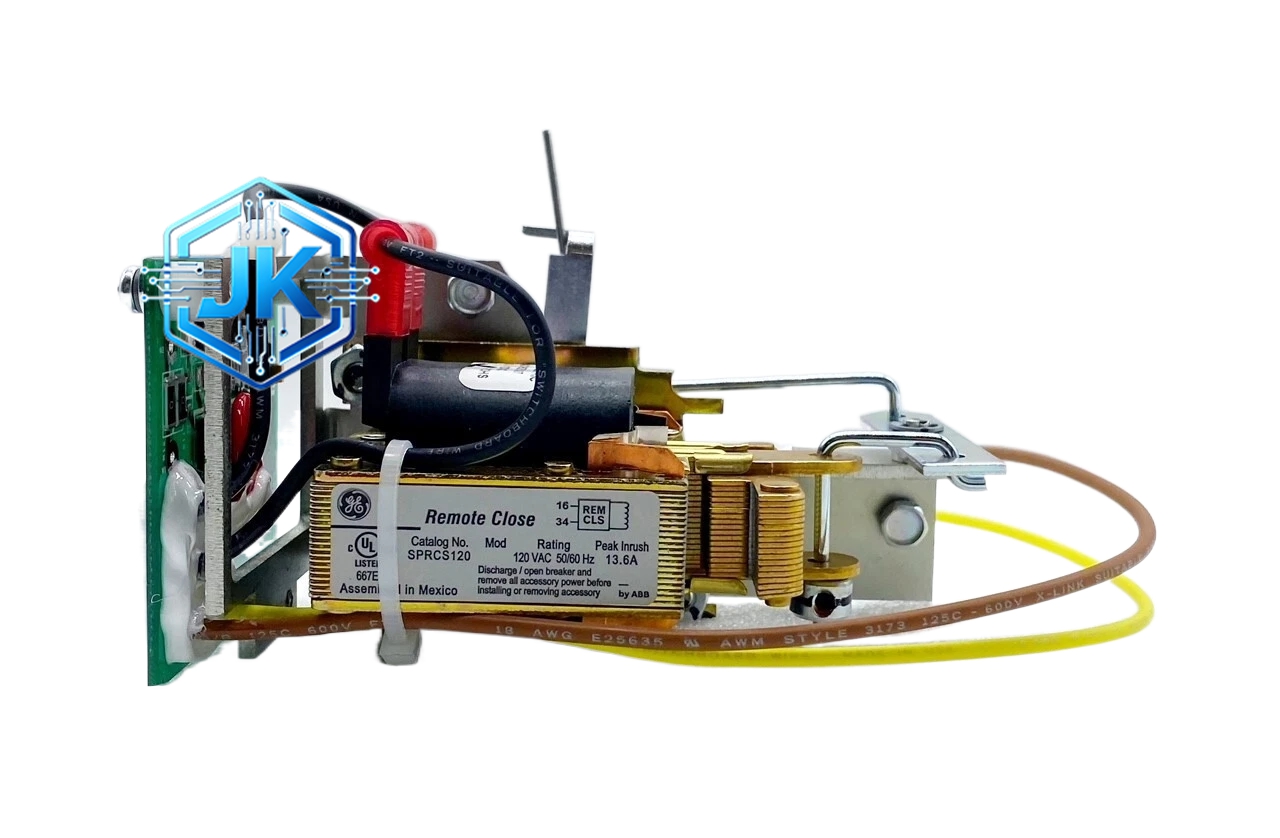

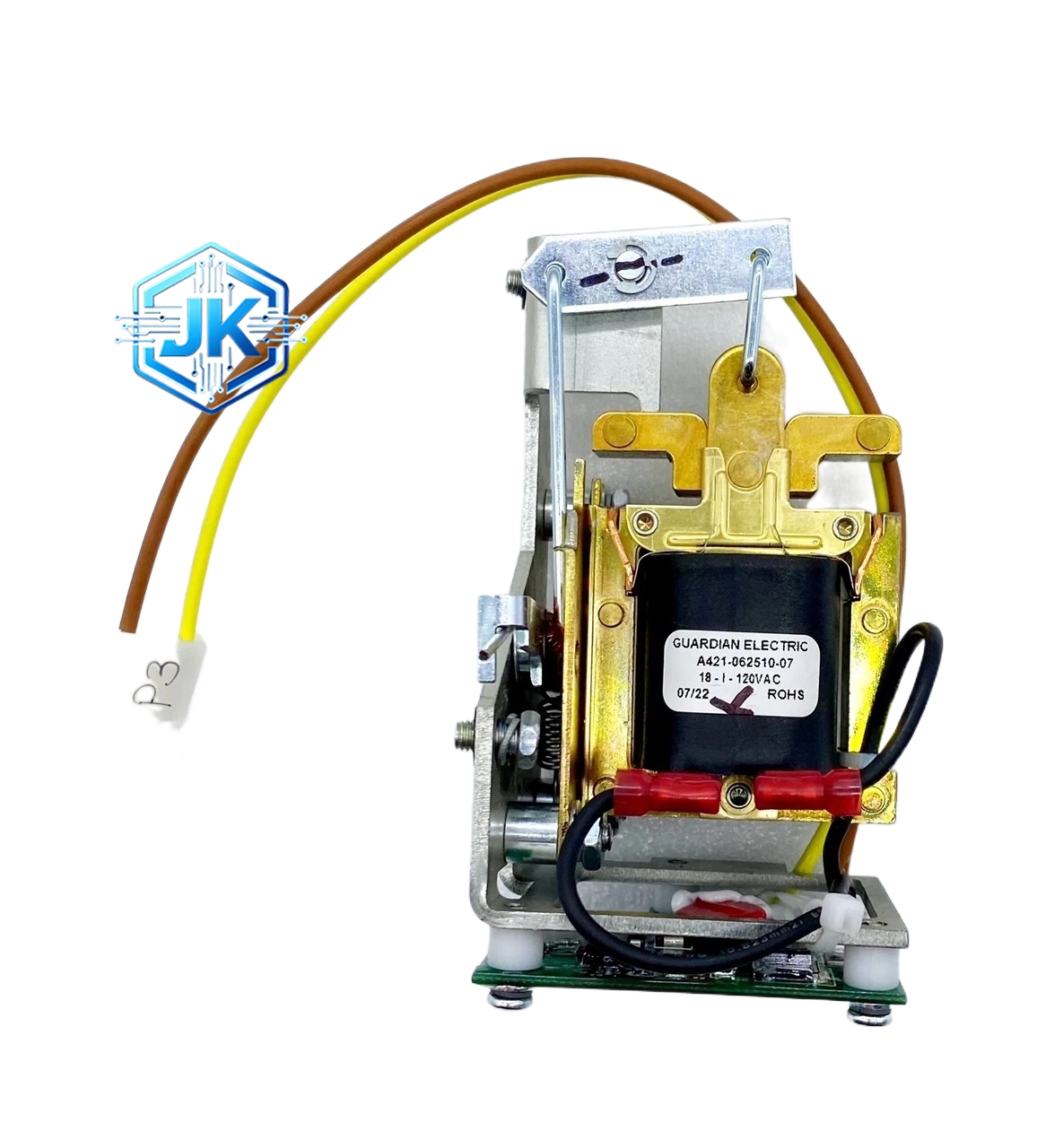

GE Unidrive SP 系列变频器（型号 SPE120R）
技术规格：
| 参数项 | 详细值 |
|---|---|
| 额定功率 | 120kW（160HP） |
| 输入电压 | 三相 380V ~ 480V，50/60Hz（可选575V） |
| 输入电流 | 约220A（400V时，满载） |
| 输出电压 | 0 ~ 输入电压（V/F模式） |
| 输出频率 | 0 ~ 400Hz |
| 过载能力 | 150%额定电流，持续60秒；110%额定电流，持续60秒（连续运行） |
| 控制方式 | V/F控制、无传感器矢量控制（SVC）、闭环矢量控制（FVC，需编码器反馈） |
| 制动方式 | 内置制动单元（标配），制动电阻外接（根据能耗大小选配） |
| 通讯接口 | RS485（Modbus RTU）、RS485（Modbus TCP via选件）、Profibus DP（选件）、DeviceNet（选件）、EtherNet/IP（选件） |
| 数字输入 | 8路（可编程） |
| 模拟输入 | 2路（0~10V / 4~20mA） |
| 继电器输出 | 2路（可编程） |
| 模拟输出 | 1路（0~10V / 4~20mA） |
| 防护等级 | IP20（柜内安装）/ IP54（选件外壳） |
| 工作温度 | -10℃ ~ +50℃（降额使用：40℃以上每升高1℃降额1.5%） |
| 海拔 | 1000米以下（每升高100米降额1%） |
| EMC等级 | 内置C3级EMC滤波器（RFI） |
| 尺寸（约） | 480mm（宽）× 300mm（高）× 220mm（深） |
| 重量（约） | 35kg |
功能特点：
- 四象限运行：支持电动和发电状态，能量可回馈电网（需选配有源前端AFE模块）或通过制动电阻消耗
- 内置PID调节器：可直接用于恒压供水、恒温控制等闭环场景，无需外接PLC
- 电机参数自学习：支持静态自学习（无旋转）和动态自学习（旋转中），自动辨识电机电阻、电感、磁饱和曲线
- 柔性PWM技术：开关频率可调（1kHz~16kHz），高频时电机噪音低但变频器发热增加，低频时效率更高
- 多电机切换：可存储多达8组电机参数，一台变频器驱动多台电机轮切运行
- 故障记录：内置最后10次故障记录（含故障代码、故障时的电流/电压/频率值），便于现场排查
- 安全功能：支持STO（安全转矩关闭）、SS1（安全停机1）、SLS（安全限速）等SIL2/SIL3安全功能（需选件）
- LCD操作面板：中文/英文可切换，支持参数拷贝、固件升级
工作原理：
输入的三相工频交流电经整流桥转换为直流电，储存在直流母线电容中；再经IGBT逆变桥以高频PWM方式将直流电逆变为频率和幅值均可调的三相交流电，供给电机。通过改变输出频率控制电机转速，通过改变输出电压与频率的比值（V/F比）维持电机磁通恒定，从而实现恒转矩调速。在矢量控制模式下，变频器通过电机模型实时计算转子磁链的位置和幅值，将定子电流分解为励磁分量和转矩分量分别独立控制，实现类似直流电机的调速性能。
材质构成：
- 外壳：钢板喷塑（RAL7035浅灰色）
- 功率模块：IGBT模块（欧洲英飞凌或富士原装芯片），铝基板散热
- 直流母线电容：电解电容，寿命约5~8年（与温度强相关，每降低10℃寿命翻倍）
- 控制板：多层PCB，表面涂覆三防漆
- 散热风扇：轴流风机，寿命约40000小时
- 接线端子：铜合金，镀锡处理
安装要求：
- 垂直安装，上下至少留100mm散热空间
- 控制柜内避免与大功率接触器、电焊机等强干扰设备并排安装
- 输入侧必须加装电磁兼容滤波器或进线电抗器（尤其电网谐波较大时）
- 输出侧电缆长度超过50米时必须加装输出电抗器（du/dt滤波器），防止电机绝缘击穿
- 接地端子必须用黄绿双色线可靠接地，接地电阻小于4Ω
- 制动电阻安装位置需远离变频器本体，避免热量辐射影响变频器
使用注意事项：
- 上电前务必确认输入电压与铭牌一致，接错电压会瞬间烧毁功率模块
- 断电后直流母线电容仍有高压（约680V DC），需等待5分钟以上或用放电电阻确认放电完毕后方可触摸端子
- 风扇故障时变频器会报警降额运行，需尽快更换
- 定期检查直流母线电容外观，鼓包或漏液需立即更换
- 电机电缆必须使用屏蔽电缆，屏蔽层单端接地（变频器端）
应用场景：
- 城市供水泵站恒压供水
- 中央空调冷冻水/冷却水泵变频节能
- 煤矿井下皮带运输机调速
- 钢铁厂风机调速节能（节电率通常20%~40%）
- 压缩机变频启停（软启动替代星三角启动）
- 纺织机械多电机同步控制
