描述

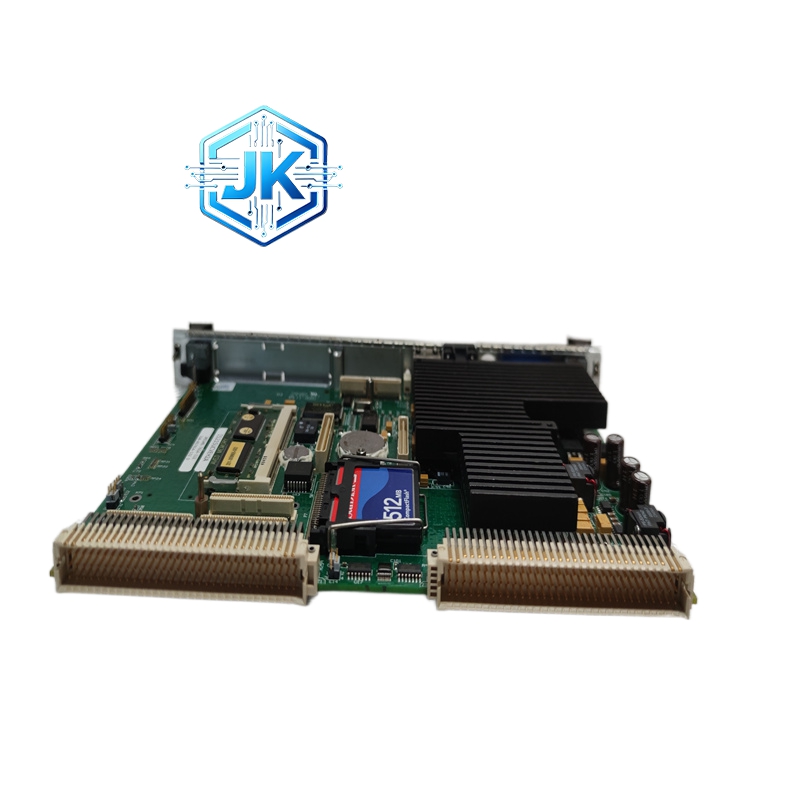

GE通用电气 IS215UCVGM09B PROFIBUS-DP主站通讯模块
技术规格：
- 处理器：Intel Celeron 300MHz
- 内存：32MB DRAM，128KB L2 Cache
- 存储：16MB / 128MB Compact Flash
- 通讯接口：PROFIBUS-DP主站（最多3个DP主站）
- 以太网：10/100Base-T（RJ-45），TCP/IP + EGD + Modbus TCP
- 串行口：COM1（诊断，9600bps 8N1）；COM2（Modbus RTU，9600/19200bps）
- NVRAM：8KB电池供电SRAM
- 工作温度：0°C 至 +55°C
- 安装方式：VME单槽标准
功能特点：
- PROFIBUS-DP主站：支持最多3个独立DP主站，可同时管理多个DP从站网络
- 高速通信：DP通信速率最高12Mbps，支持循环数据传输和 acyclic数据传输
- 数据类型：支持过程数据I/O（单工）和投票I/O（TMR三取二），取决于系统配置
- 双网冗余：以太网A/B双网热备
- 自诊断：内置DP总线诊断功能，可检测从站掉线、短路、地址冲突等故障
材质构成：
- 外壳：压铸铝合金 + 镀锌钢板，表面喷塑
- PCB：6层工业级，三防涂覆
- DP接口：9针D-Sub（RS-485），带隔离变压器

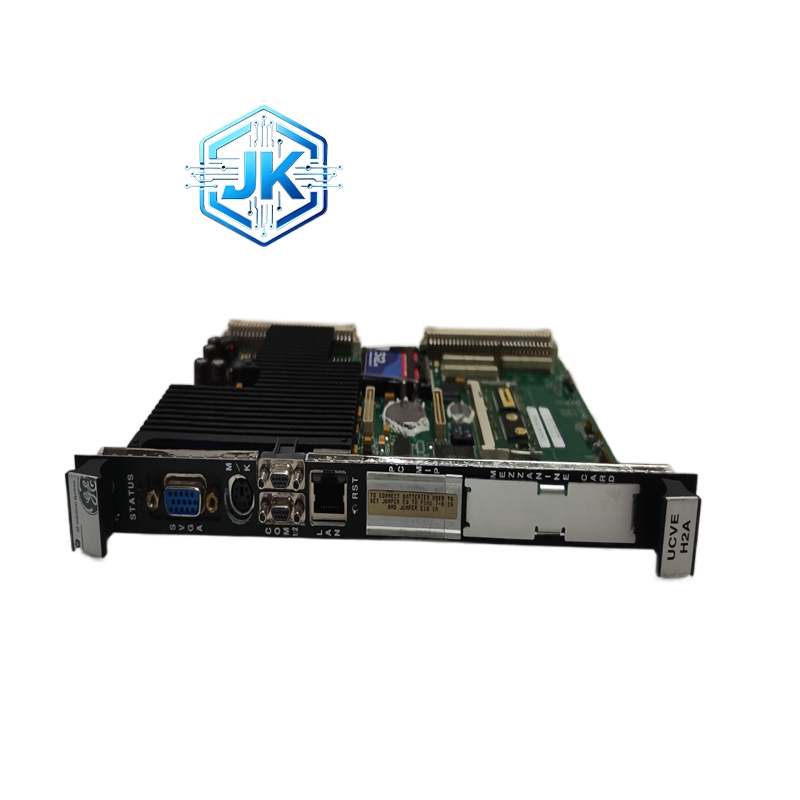

结构特征：
- VME标准单槽板卡
- 前面板：Power / Run / Fault LED + DP接口
- 背部：以太网口 ×2 + 串行口 ×2 + VME总线连接器
工作原理：
控制器通过VME总线与IS215UCVGM09B通信，模块内部DP主站控制器（ASIC芯片）按照PROFIBUS协议轮询各从站设备，将现场数据打包后通过VME总线上传至主控制器；主控制器下发的控制命令经模块转换为DP协议帧发送至从站。DP通信采用主-从架构，主站完全控制总线访问权。
应用场景：
- 燃气轮机/蒸汽轮机现场I/O采集
- 变频器、阀门定位器等现场设备通讯
- 电厂DCS与现场设备之间的PROFIBUS桥接
- 石油化工现场仪表联网
安装要求：
- VME机架安装，注意地址跳线设置（不能与其他模块冲突）
- DP总线终端电阻需在网络两端各加一个120Ω电阻
- DP电缆使用屏蔽双绞线，阻抗150Ω，最长1200m（9.6kbps时）
使用注意事项：
- 更换前必须关机断电，防止VME总线冲突
- DP网络中从站地址不可重复
- 终端电阻配置错误会导致通信失败
