描述

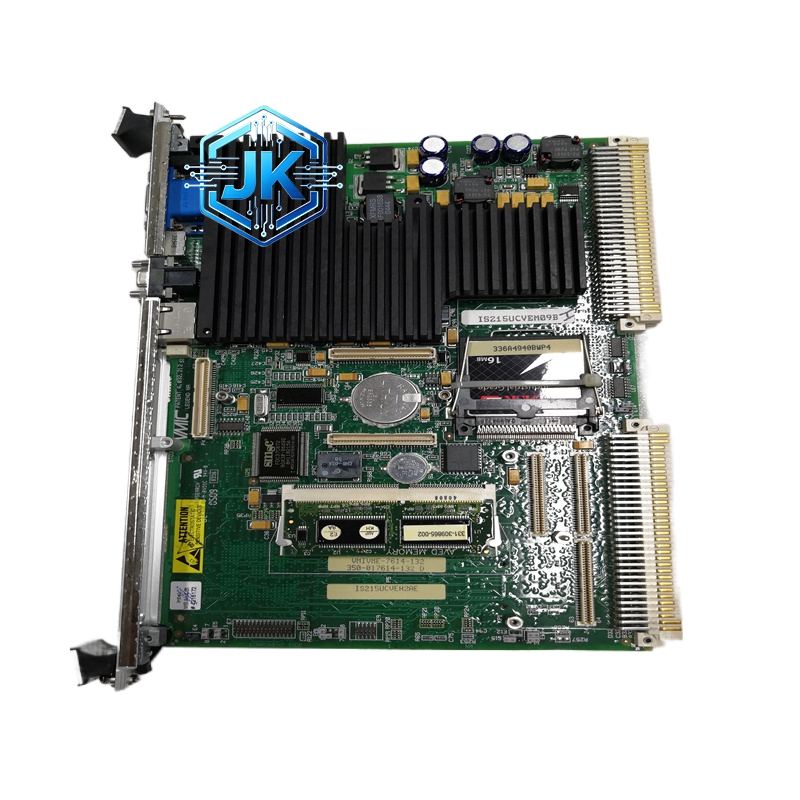

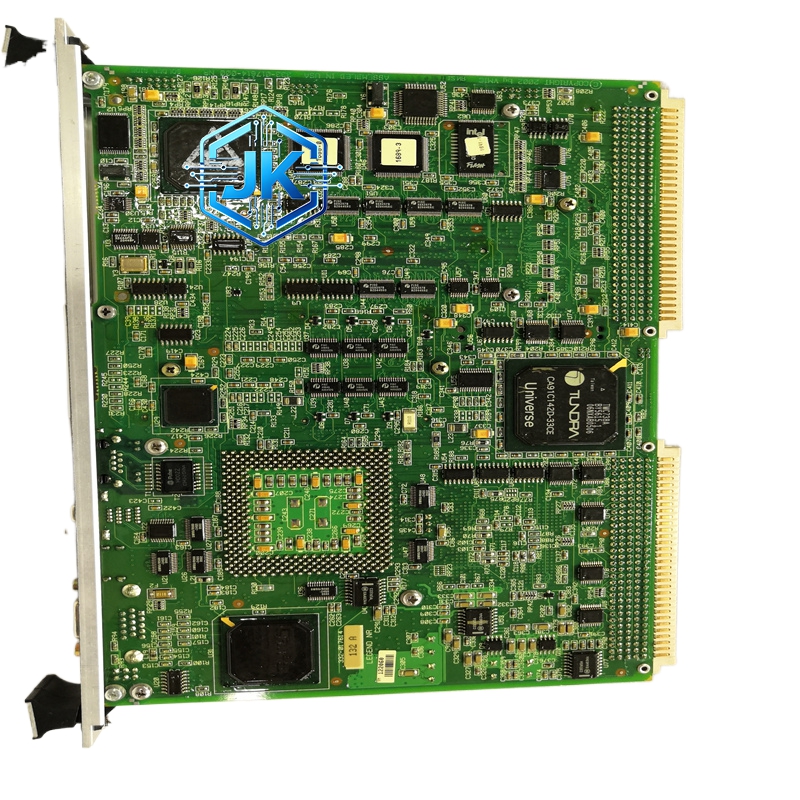

GE通用电气 IS215UCVEH2AF Mark VI VME控制器
技术规格：
- 处理器：Intel Celeron 300MHz（QNX实时OS）
- 内存：32MB DRAM + 128KB L2 Cache
- 存储：16MB / 128MB Compact Flash（可选，128MB为推荐配置）
- NVRAM：8KB电池供电SRAM，掉电不丢失数据
- 以太网：双冗余10/100Base-T（RJ-45），TCP/IP + EGD + Modbus TCP
- PROFIBUS-DP：最多3个独立DP主站，最高12Mbps
- 串行口：COM1（9600bps 8N1，诊断用）；COM2（9600/19200bps，Modbus RTU）
- 外设接口：PS/2键盘 + PS/2鼠标 + VGA显示输出
- 供电：+5V DC（机架背板）+ CR2032锂电池（CMOS供电）
- 工作温度：0°C 至 +55°C
- 防护等级：IP20（机柜内）
- 安装方式：VME64标准单槽，3U高度
- MTBF：≥250,000小时
功能特点：
- 双网冗余：A/B以太网完全热备，单网故障<50ms自动切换，控制零中断
- PROFIBUS-DP主站：最多管理3个独立DP网络，支持循环数据和acyclic数据
- 高可靠性OS：QNX Neutrino微内核实时OS，任务调度确定性强
- 看门狗机制：硬件看门狗 + 软件看门狗双重保护，死机自动重启
- 远程维护：支持工程师站通过以太网远程编程、在线调试、故障诊断
- 数据采集：支持进程I/O（单工）和投票I/O（TMR三取二）两种模式
- 锂电池保护：CR2032电池保证SRAM和RTC在断电时数据不丢失
材质构成：
- 外壳：压铸铝合金 + 镀锌钢板框架，表面粉末喷涂
- PCB：6层工业级FR-4，三防涂覆
- 以太网接口：RJ-45镀金接口，内置磁隔离变压器
- DP接口：9针D-Sub（RS-485），带隔离变压器
- 电池：CR2032锂锰电池（CMOS供电），寿命3-5年
结构特征：
- VME64标准单槽，3U高度（约233mm × 160mm × 133mm）
- 前面板：Power（绿色常亮）、Run（绿色闪烁）、Fault（红色）、Activity（黄色）+ 以太网×2 + DP接口 + COM1/COM2 + VGA + PS/2
- 背部：VME64总线连接器（P1/P2/P3三排96针）+ 电源连接器
- 板载DIP开关：设置VME地址、DP地址、以太网IP地址等
工作原理：
QNX实时OS以50-100ms周期执行所有控制任务：采集所有I/O模块数据 → 执行控制算法（PID、逻辑运算、保护判断） → 输出控制指令。双以太网同时收发数据，比较后取一致数据，任一网中断立即切换。PROFIBUS-DP主站按周期轮询各从站，采集现场数据。锂电池在主电源断电时为SRAM和RTC供电约72小时，确保参数和时钟不丢失。
应用场景：
- 重型燃气轮机控制（Mark VIe / Mark VI）
- 蒸汽轮机控制
- EX2100静止励磁系统
- 大型工业过程控制（电力、石油、化工）
- DCS与SIS系统间的数据桥接
安装要求：
- VME64机架安装，通常安装在S1槽位（主控制器）或S2槽位（备用控制器）
- 双以太网分别接入A/B冗余网络，使用屏蔽双绞线
- PROFIBUS网络需在两端各加120Ω终端电阻
- 更换前必须关闭机架总电源并断开所有电缆
- Compact Flash需通过专用编程器下载QNX系统镜像
使用注意事项：
- 锂电池每2-3年检查一次电压，低于2.7V必须更换
- 严禁带电插拔VME板卡
- Flash系统镜像需定期备份（建议每季度一次）
- PROFIBUS网络中从站地址不可重复
- 固件升级需通过以太网进行，不可直接刷写Flash
