描述

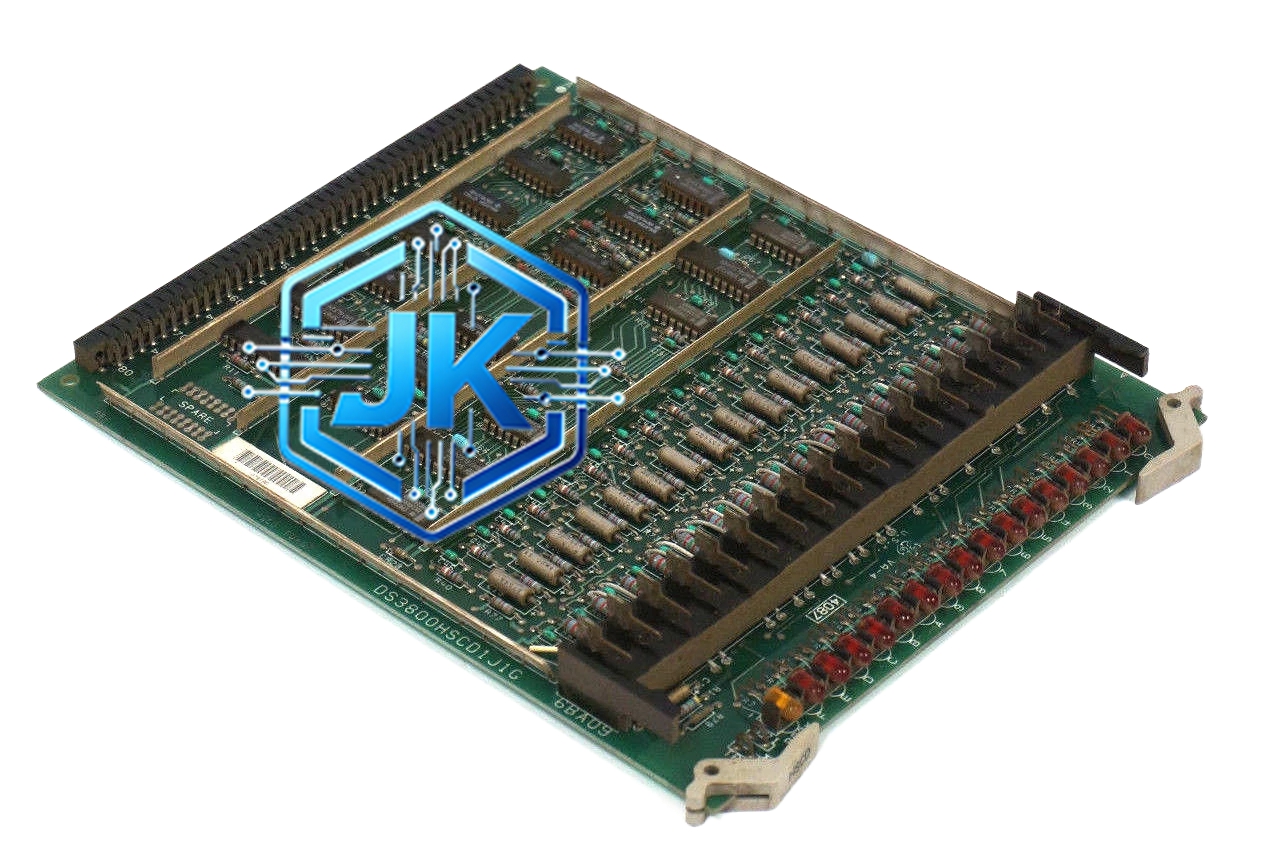

GE DS3800HSQD1J1G
技术规格：
- 产品系列：GE Fanuc Versamax DS3800系列
- 通道数量：4路独立温度输入
- 输入类型：热电偶（8种）或热电阻（4种），软件配置切换
- 测量范围：热电偶-200℃~+1800℃，热电阻-200℃~+850℃
- 分辨率：24位ADC，0.01℃分辨率
- 精度：±0.05%满量程（热电偶），±0.02%满量程（热电阻）
- 冷端补偿：内置，精度±0.5℃
- 采样速率：每通道最高5次/秒（高精度模式）
- 隔离电压：1500V DC（通道间）
- 工作电压：5V DC，机架背板供电
- 安装方式：Versamax标准单槽插槽
功能特点：
- 热电偶/热电阻双模式：软件配置即可切换，无需更换硬件
- 24位超高精度：24位Δ-Σ型ADC，分辨率达0.01℃，满足最高精度温度测量需求
- 全类型兼容：支持全部8种热电偶和4种热电阻
- 通道隔离：每通道1500V DC隔离，消除共模干扰
- 断线检测：支持热电偶和热电阻断线检测
- 数字滤波：内置可配置数字低通滤波器，时间常数1ms~10秒可调
- 自诊断：支持传感器故障自诊断，输出特定错误代码
应用场景：
- 电厂主蒸汽温度、再热蒸汽温度的高精度监测
- 石化装置中反应温度的精密控制
- 制药行业中灭菌温度的精确记录
- 半导体制造中的温度精密控制
- 任何对温度测量精度要求极高（±0.05%以内）的场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 通道数 | 4路 |
| ADC位数 | 24位 |
| 精度（热电偶） | ±0.05%FS |
| 精度（热电阻） | ±0.02%FS |
| 冷端补偿 | ±0.5℃ |
| 通道隔离 | 1500V DC |
| 采样周期 | 200ms（最快） |
| 工作温度 | 0℃ ~ 60℃ |
| 材质 | 阻燃PC/ABS外壳，24位Δ-Σ ADC |
材质构成：阻燃PC/ABS合金外壳，24位Δ-Σ型ADC芯片（如ADS1256），高精度低漂移基准电压源（如ADR4550），精密运算放大器，光耦隔离电路，弹簧式插拔端子。
结构特征：单槽宽度，前面板有4组温度输入接线端子（每组正负两个端子，热电偶和热电阻共用端子排但通过跳线区分）和4个LED指示灯，后面板为总线连接器。
工作原理：热电偶或热电阻信号经精密信号调理电路（放大、滤波、冷端补偿/桥路激励）后由24位Δ-Σ ADC转换为数字量，CPU通过背板总线读取并根据配置的传感器类型查表转换为实际温度值。
安装要求：
- 热电偶信号线使用对应类型补偿导线，热电阻使用三线制接法
- 接线时注意正负极不可接反（热电偶）或线制不可接错（热电阻）
- 模块应远离强电磁干扰源
- 每个通道的传感器应独立走线
使用注意事项：
- 热电偶和热电阻模式切换前必须在组态软件中同步修改
- 热电阻必须使用三线制接法以消除引线电阻误差
- 断线检测功能需在组态中启用
- 不要在输入端施加超过50V的电压
- 定期校验精度，建议每半年一次
