描述

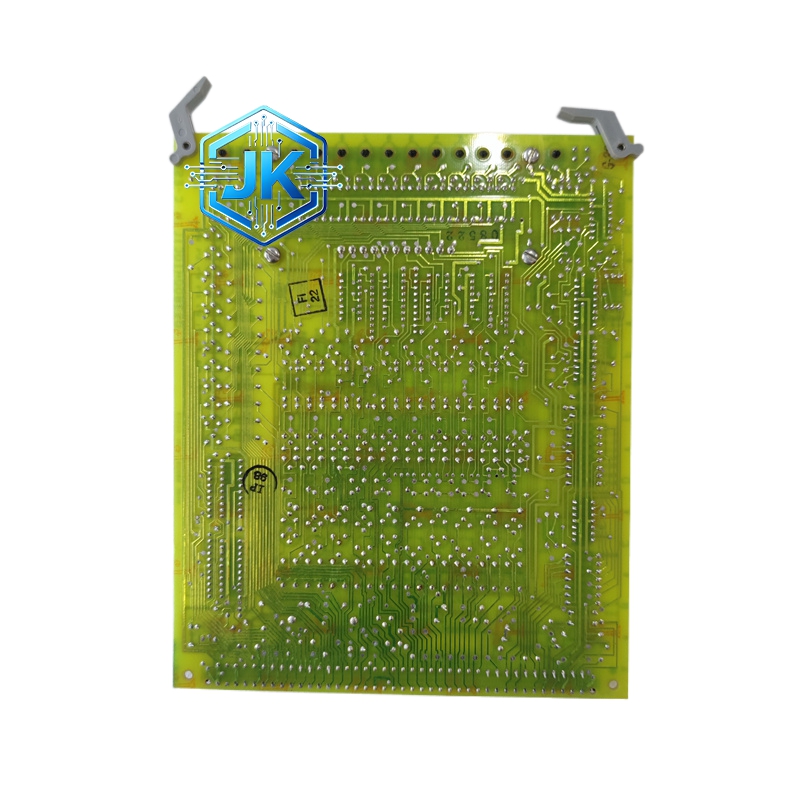

GE通用电气 DS3800HFPG1E1E Mark VI 高速脉冲计数模块
技术规格：
- 通道数：2路高速脉冲输入（A/B相正交编码）或4路单通道脉冲输入
- 计数频率：最高1MHz（每通道）
- 计数器分辨率：32位计数器，不溢出
- 信号类型：A/B相正交编码（可判断正反转）、单通道脉冲、Z相零位信号
- 输入电平：5V TTL / 24V DC（可选）
- 隔离电压：500V DC（通道对地）
- 供电：+5V DC（逻辑侧），由机架背板供电
- 工作温度：0°C 至 +60°C
- 安装方式：VME/CPCI标准单槽板卡
功能特点：
- 32位计数：计数范围0至4,294,967,295，不溢出
- 正交解码：支持A/B相编码器，自动判断正转/反转
- 零脉冲捕获：支持Z相零位信号捕获，用于绝对位置定位
- 频率测量：支持脉冲频率测量，用于转速计算
- 中断功能：计数达到设定值时产生中断，通知控制器
- LED指示：每通道带有脉冲接收状态LED
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0等级
- PCB：6层工业级PCB，三防涂覆
- 端子：镀金弹簧端子，抗振动设计
- 计数芯片：32位高速计数器ASIC
结构特征：
- VME/CPCI标准单槽板卡，3U高度
- 前面板：Power / Run / Fault LED + 脉冲接收状态LED
- 背部：VME总线连接器 + 脉冲输入端子排（2组或4组弹簧端子）
- 板载锂电池（CR2032）
工作原理：
编码器或脉冲发生器输出的A/B相正交脉冲信号进入模块，内部正交解码器根据A/B相的相位关系判断旋转方向，同时32位计数器对脉冲进行累加。控制器以固定周期（如10ms）读取计数值，通过公式：转速 = 计数值 × 60 /（编码器每转脉冲数 × 采样周期），计算出实时转速。Z相零位信号用于绝对位置校准。
应用场景：
- 燃气轮机转速测量（主转速、轴承转速）
- 蒸汽轮机阀位反馈（阀门行程脉冲计数）
- 发电机转速/频率测量（并网同步控制）
- 电机转速/位置控制（伺服系统）
- 同步发电机并网控制（频率跟踪、相位同步）
安装要求：
- VME/CPCI机架安装
- 编码器信号线使用屏蔽双绞线，A/B/Z三相使用三对双绞线
- 屏蔽层单端接地（在模块侧接地）
- 脉冲输入信号幅值需匹配模块规格（5V TTL或24V DC）
- 编码器电缆长度不超过50m（高速信号，超过需加线路驱动器）
使用注意事项：
- 脉冲频率不可超过1MHz，否则计数丢失
- A/B相不可接反，否则转速方向判断错误
- 编码器电缆不可与动力电缆平行布线，需保持至少20cm间距
- 定期检查端子紧固情况，振动环境每季度检查一次
