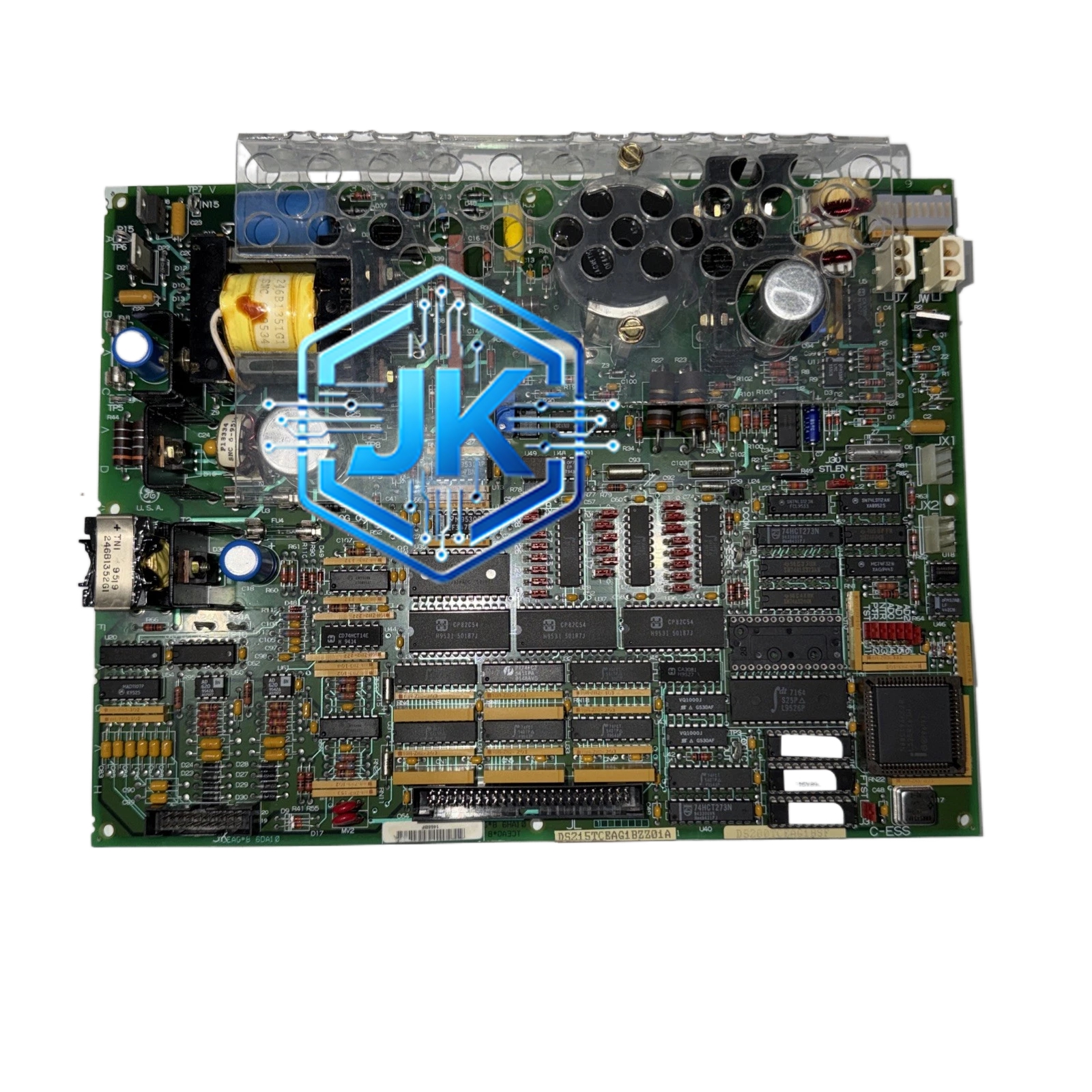

GE DS200TCEAG1BSF — Mark VIe 热电偶温度输入模块
技术规格：
- 通道数量：8 通道，全部独立配置
- 输入信号类型：热电偶（J、K、T、E、N、R、S、B 八种分度号）
- A/D 分辨率：16 位 sigma-delta 型，有效分辨率 15.5 位
- 测量精度：±0.15% 满量程 + 1 个字（BSF 版本比旧版提升 20%）
- 冷端补偿精度：±0.3°C（BSF 版本采用二次多项式拟合，旧版为 ±0.5°C）
- 采样速率：每通道 10 次/秒，8 通道同时采样
- 通道间隔离：500V DC 通道对通道，500V DC 通道对地
- 断线检测：支持，断线时输出特定诊断值（-999°C）并上报告警
- 工作温度：0°C 至 +60°C
- 供电：+5VDC，由 Mark VIe 机架背板提供
- 功耗：典型值 3W，最大值 4.5W
- 尺寸：标准 Mark VIe 模块宽度
- MTBF：大于 150,000 小时
功能特点：
- 每个通道独立配置热电偶分度号，8 通道可混合使用不同分度号
- BSF 固件版本支持更精确的冷端补偿（二次多项式拟合替代线性拟合）
- 通道间完全电气隔离，避免信号串扰
- 模块化热插拔设计，支持在线更换
- 前面板 8 个 LED 指示每通道状态（绿色 = 正常，红色 = 故障，黄色 = 通信异常）
- 自诊断覆盖率超过 95%
材质构成：
- PCB：6 层 FR-4 板，表面三防漆
- A/D 芯片：16 位 sigma-delta ADC（Analog Devices AD7793 或同等级）
- 冷端补偿传感器：高精度 NTC 热敏电阻（精度 ±0.3°C）
- 接线端子：磷铜镀镍弹簧端子
- 隔离元件：光耦 + 隔离 DC/DC 转换器（500V 隔离）
- 外壳：铝合金压铸 + 电磁屏蔽
安装要求：
- 安装于 Mark VIe I/O 机架任意槽位
- 热电偶补偿导线必须与分度号严格匹配
- 信号线长度不超过 30 米
- 模块供电由机架背板提供，无需外部电源
使用注意事项：
- 不可将电压信号接入热电偶输入端，会烧毁 A/D 转换器
- 长期不用的通道建议短接端子，防止感应电压干扰
- 冷端补偿精度受环境温度影响，模块应安装在温度稳定的控制室内
应用场景：
- 电厂锅炉汽包温度监测
- 燃气轮机排气温度监测
- 化工反应器温度采集
- HVAC 系统温度监测
