描述

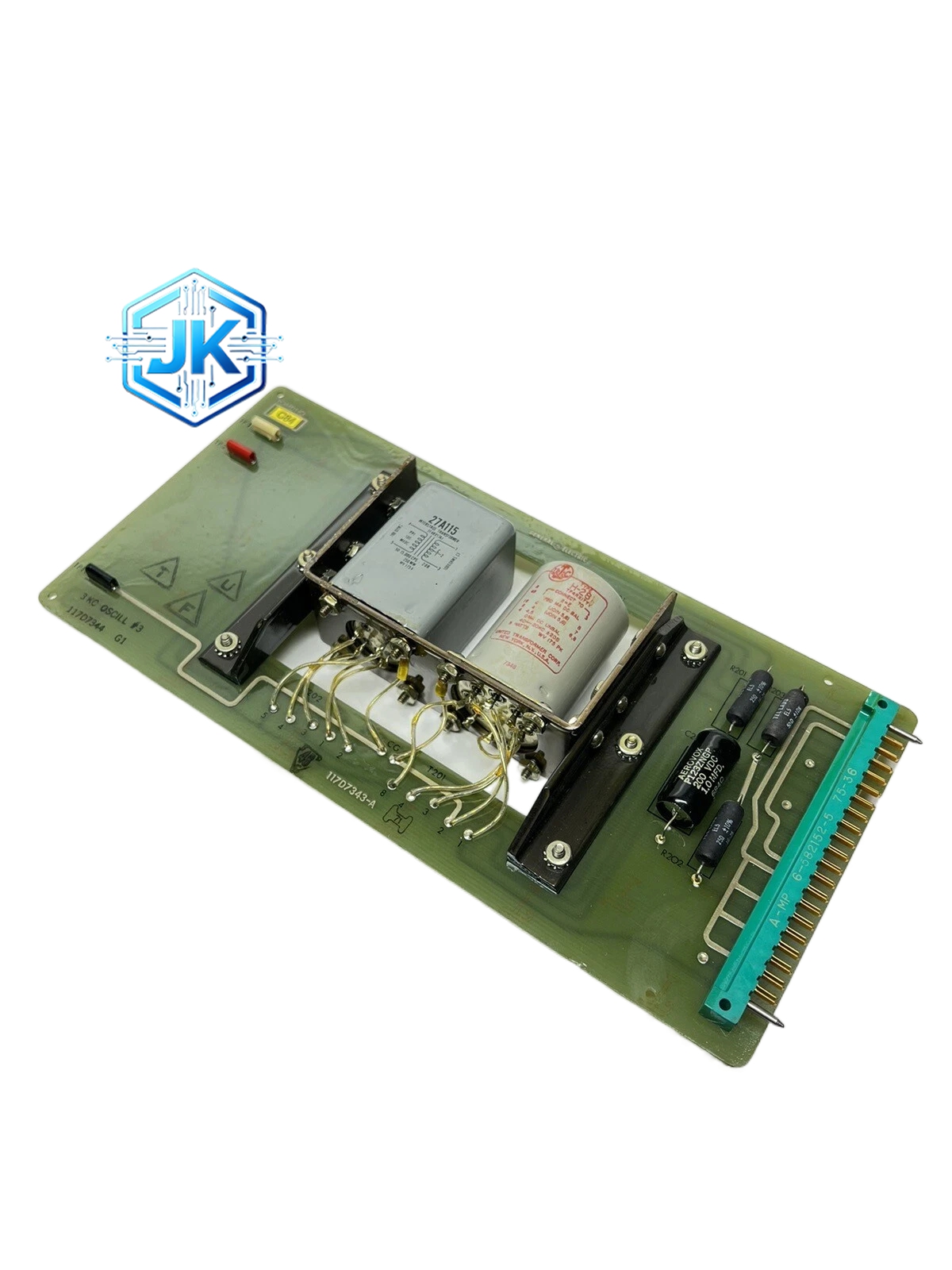

GE 发电机励磁控制调节器 117D7343-A
技术规格:
- 功能: AVR自动电压调节 + PSS电力系统稳定器 + 过励/欠励/VHz限制器
- 输入信号: 发电机电压PT（120 V AC，三相）、定子电流CT（5 A AC）、转子电流CT（5 A AC或2000 A DC）
- 输出信号: 可控硅触发脉冲（6脉冲或12脉冲，至旋转整流器或静态励磁柜）
- 电压调节精度: ±0.5%（稳态），±1%（暂态）
- 响应时间: < 20 ms（电压阶跃响应），< 10 ms（PSS附加信号响应）
- PSS增益: 可调，频率范围0.1–2.0 Hz，相位补偿可调
- 限制功能: 过励限制（OEL）、欠励限制（UEL）、V/Hz限制、定子电流限制
- 通信: 模拟量 + RS-485（可选，支持Modbus协议）
- 电源: 120/240 V AC 主电源 + 24 V DC备用电源（自动切换）
- 工作温度: -20°C 至 +60°C
- 防护等级: IP20（柜内安装）
- 尺寸: 面板安装式，约200 x 150 x 100 mm
功能特点:
- 自动电压调节 — 负载突变时在20 ms内恢复电压至设定值，调节速率大于200 V/s
- PSS稳定器 — 抑制0.1–2.0 Hz低频振荡，提高电力系统阻尼比5%–15%
- V/Hz限制器 — 防止发电机过磁通导致铁芯过热，动作精度±2%
- 掉电闪极保护 — 失磁后在50 ms内快速灭磁，将转子过电压限制在3倍额定值以内
- 软启动功能 — 发电机并网时平滑升压，避免冲击电流
- 自适应增益 — AVR增益随运行工况自动调整，优化动态响应
材质构成与结构特征:
- 外壳: 铝合金压铸壳体，表面粉末喷涂，防腐蚀
- PCB: FR-4高Tg板，conformal coating三防漆覆膜，防潮防盐雾
- 连接器: 军规级DB连接器，镀金触点，抗振动
- 散热方式: 强制风冷（内置轴流风扇）
- 面板: 前面板带LCD显示和按键，可现场设置参数
工作原理:
AVR采集发电机端电压和无功电流，与设定值比较后通过PID算法计算所需励磁电流，生成可控硅触发脉冲控制励磁柜输出。PSS模块采集转速偏差信号，经相位补偿后叠加至AVR输出，提供附加阻尼转矩以抑制低频振荡。限制器模块独立运行，当任一参数超限时强制干预AVR输出。
安装要求:
- 安装于励磁控制柜内，远离大电流母线和强电磁场设备，最小距离300 mm
- 接地电阻小于1欧姆，柜体需可靠接地
- PT和CT信号线使用屏蔽电缆，屏蔽层单端接地
- 触发脉冲线使用双绞线，远离动力电缆
使用注意事项:
- PSS参数需由专业工程师整定，误调会引发次同步振荡甚至系统失稳
- 定期校验PT和CT精度，建议每6个月一次
- 散热风扇每2年更换一次，风扇故障会触发过温报警并自动降励
- 备用电源需定期测试切换功能
应用场景:
- 火电厂汽轮发电机励磁控制 — 600 MW及以下机组主力AVR
- 水电站水轮发电机励磁调节 — 贯流式和轴流式水轮机励磁
- 柴油发电机组电压稳定 — 船用和备用发电机组
- 船用发电机励磁系统 — 船舶电站自动调压
