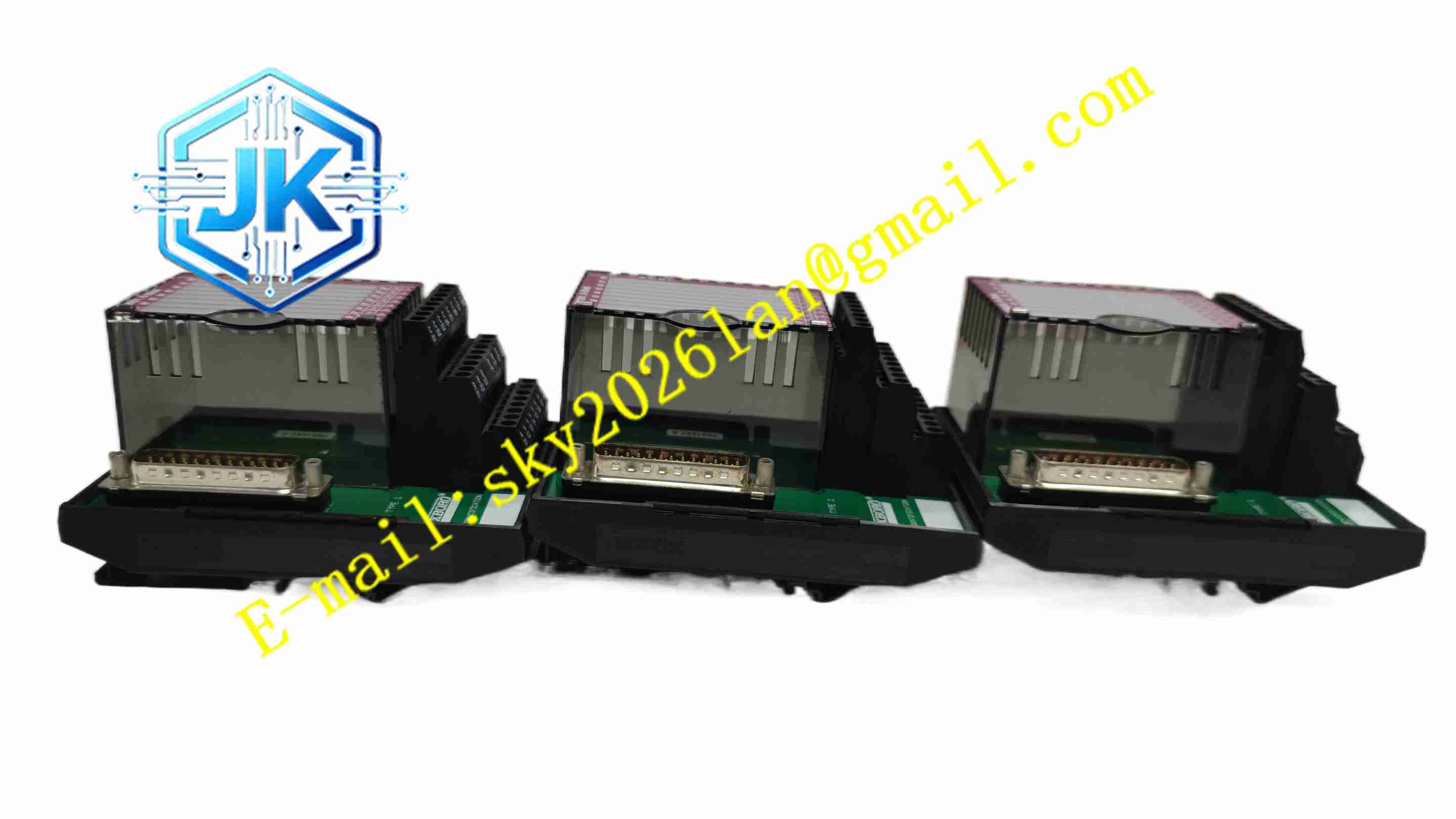

FOXBORO RH916XG
技术规格 型号：RH916XG 产品类型：DCS 机架以太网通讯背板板卡 网络接口：工业以太网，10/100Mbps 自适应 供电：机架背板 DC5V 供电 工作温度：0℃ ~ +60℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~90% 无凝露 防护等级：IP20 安装方式：DCS 控制柜机架背板插槽安装
功能特点 实现机架内 DCS 控制器与上层监控网络之间以太网数据双向传输。 内置以太网信号隔离电路，隔离上层网络干扰，保护 DCS 控制站内部硬件。 硬件网络诊断功能，检测链路断开、网络冲突、信号衰减故障，故障报警上传 DCS 系统。 支持冗余网络链路配置，双网互为备用，单条网络故障不中断数据传输。 转发控制器下发操作指令、现场 I/O 采集的过程数据、系统报警信息至上位 HMI。 板卡状态 LED 指示灯，显示网络连接、数据收发、故障状态。
应用场景 I/A 系列 DCS 控制站网络通讯，石油化工 DCS 操作员站数据交互，电厂 DCS 监控网络，化工装置历史数据采集，流程工业 DCS 系统网络备件更换。
性能参数 以太网数据收发稳定，工业环境下网络丢包率极低。 网络隔离电路阻断 IT 网络侧浪涌、干扰信号，保护 DCS 控制硬件。 长时间连续运行网络芯片无死机、断连问题。 电压波动工况下网络传输性能保持稳定。
材质构成 PCB 基板：FR4 多层高密度工业电路板，三防涂覆。 核心器件：以太网 MAC/PHY 芯片、网络隔离变压器、电源稳压芯片、故障检测电路。 连接器：镀金背板连接器，以太网屏蔽 RJ45 接口。 固定配件：金属固定支架、防锈螺丝。
结构特征 扁平长方形插卡板卡，适配 DCS 机架背板插槽。板卡配备 RJ45 屏蔽以太网接口，前端布置网络状态 LED 指示灯。板卡边缘镀金背板连接器对接机架背板。电路板分区布局，以太网射频信号区、电源区、背板总线区相互隔离，降低网络信号串扰。无风扇被动散热，依靠机柜空气对流散热，板卡带有防呆缺口。
工作原理 机架背板 DC5V 供电接入 RH916XG，板卡稳压电路生成板内低压电源。控制器 RH100CP 的过程数据、报警信息，通过背板总线传输至 RH916XG，经过以太网芯片编码，通过 RJ45 网口发送至 DCS 上位监控网络。操作员站下发的远程操作指令，通过以太网接收，经过隔离电路、信号解码，通过背板总线转发至 DCS 控制器。板卡持续监测网络链路状态，识别断线、网络故障，故障信息上传 DCS 报警画面。冗余网络架构下，双链路并行监测，链路故障自动切换。
安装要求 机柜断电，释放残余电压，RH916XG 插入机架背板插槽，锁紧固定螺丝。 使用屏蔽工业以太网线连接 RJ45 接口，屏蔽层单点接地。 机柜冷却风扇正常运行，维持机柜温度稳定。 上电，DCS 系统识别通讯板卡，配置 IP 地址、冗余网络参数，测试上下位数据通讯。
使用注意事项 板卡插拔操作必须断电，禁止带电插拔。 操作佩戴防静电手环，静电损坏网络芯片。 以太网线缆使用屏蔽工业网线，远离动力电缆，避免电磁干扰。 定期清理机柜防尘滤网，防止粉尘堆积造成散热不良。 机柜环境禁止凝露，凝露造成板卡短路。 备件替换使用同型号 RH916XG，其他 RH916 系列背板板卡网络功能不兼容。
