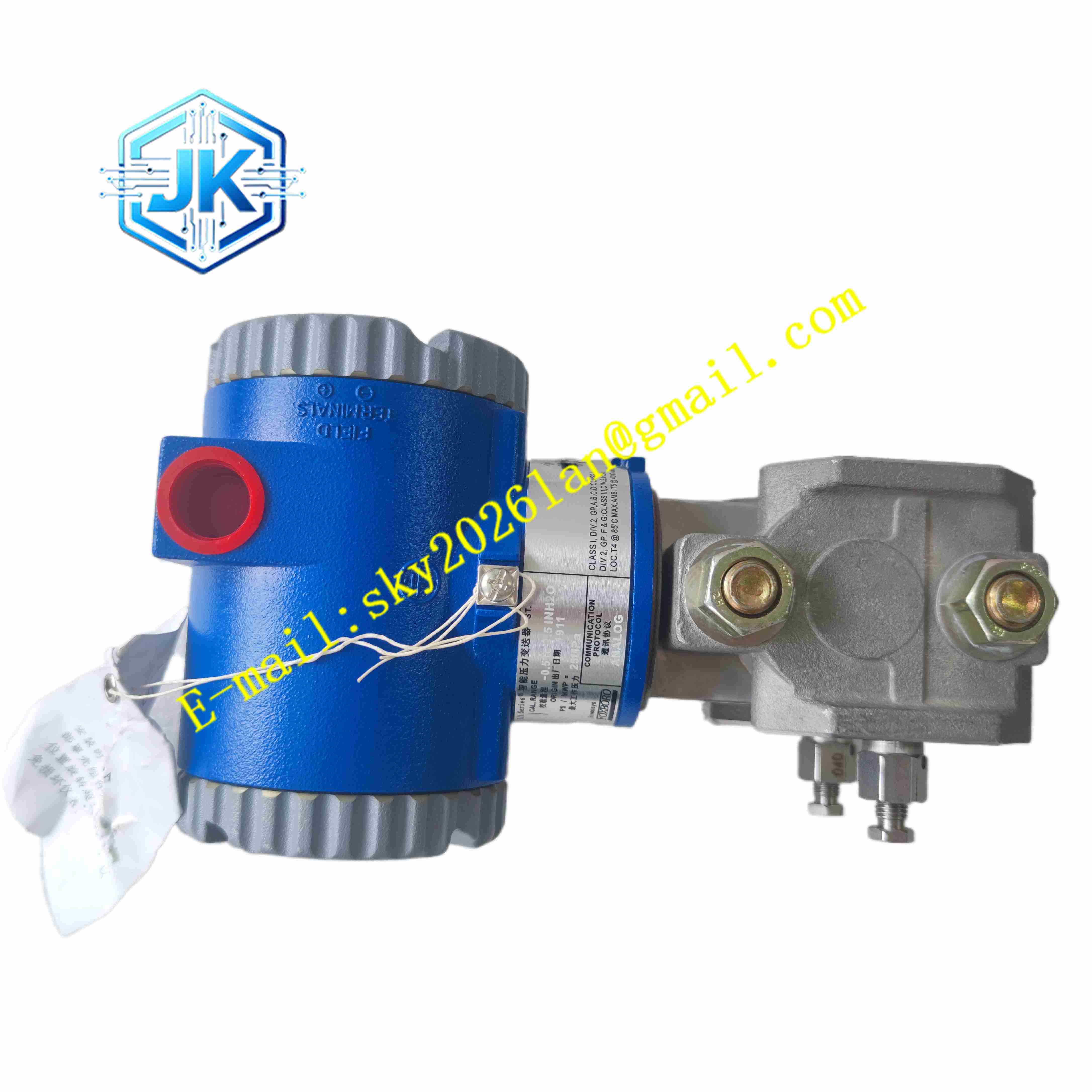

Foxboro IDP10-A22A01F-M1
技术规格 可测介质：气体、液体、饱和蒸汽；差压测量量程：0~1.2kPa 至 0~69MPa；输出信号：4‑20mA 叠加 HART 数字协议；回路供电电压：10.5VDC~42VDC；参考测量精度：±0.075% FS；支持量程正向迁移、负向迁移；HART 协议版本：HART 5；静压耐受上限：13.8MPa。
功能特点 支持 HART 双向数字通信，可通过 HART 手操器或者上位软件远程修改量程、设置单位、读取设备诊断信息，无需现场开盖。内置多段式温度补偿算法，实时采集传感芯片温度，自动修正温度带来的测量误差。传感器硬件自诊断功能，持续监测隔离膜片、传感芯片、内部电路状态，检测到膜片损坏、电路故障时输出故障报警信号。支持大量程迁移，正负迁移均可设置，适配负压、液位测量场景。电路板具备硬件抗电磁干扰电路，抵抗变频器、大功率电机产生的工业电磁干扰。支持就地液晶显示表头，现场直接查看实时差压数值、百分比。支持设备标识写入，可在仪表内部写入工位号、描述信息。
应用场景 石油化工装置流量测量、反应器液位监测；火力发电厂锅炉炉膛差压、汽包液位测量；制药洁净车间工艺罐液位、过滤器压差监测；大型水处理厂流量、滤池压差监测；油气输送管线差压流量测量；食品饮料行业密闭容器液位测量。
性能参数 变送器壳体环境工作温度：-40℃至 85℃；被测介质工作温度：-40℃至 120℃；外壳防护等级：IP66；长期稳定性：±0.1% FS 每年；抗振动满足 IEC60068；防爆等级支持本安防爆；电磁兼容符合 IEC61000。
材质构成 压力隔离膜片材质为哈氏合金 C；变送器本体材质为 316L 不锈钢；外壳壳体为压铸铝合金，表面喷涂聚氨酯防腐涂层；内部电路板为玻纤 PCB；压力传递介质为惰性硅油；引压接口为不锈钢材质；密封垫圈采用氟橡胶材质。
结构特征 一体化分体结构，上部为电子线路外壳，下部为压力传感测量本体。测量本体左右两侧分别设置高压侧引压接口、低压侧引压接口；电子外壳可以 360° 旋转，方便现场调整显示表头朝向；外壳配备防爆密封电缆接头；内部隔离膜片与传感芯片之间密闭填充硅油，传递压力；内部电路独立密封腔体，隔离工艺介质水汽、粉尘。
工作原理 工艺介质压力分别作用于高压侧、低压侧隔离膜片。膜片感受到的压力通过密闭腔体内惰性硅油传递至内部硅传感芯片。传感芯片检测两侧压力差值，将差压物理量转换为微弱电信号。信号送入放大电路、AD 转换单元，微处理器执行温度补偿、非线性修正运算，计算出准确差压数值。最终输出标准 4‑20mA 电流信号，同时叠加 HART 数字信号，沿着同一根两芯电缆传输至控制室接收设备。仪表同时持续自检传感器状态，故障状态下输出固定故障电流，供 DCS 识别仪表故障。
安装要求 安装位置避开剧烈机械振动、高温热源、阳光直射。引压管路安装方向按照介质类型选择：液体介质变送器安装于管道下方，便于气体排出；气体介质变送器安装于管道上方，防止液体积聚；蒸汽介质需要配置冷凝罐。变送器外壳可靠连接保护接地。引压管路安装排污阀、排气阀，方便管路排气、排污。引压管线坡度满足工艺要求，避免积液积气。防爆区域安装时，严格遵循防爆安装规范，电缆密封接头密封到位。
使用注意事项 严禁施加超过额定静压的压力，超压会永久损伤隔离膜片与传感芯片。引压管路投用前完成排气、排液操作，管路内残留气体或者液体会造成测量偏差。HART 回路需要串联匹配电阻，保障通信正常。仪表通电前确认供电电压在额定区间，不可施加过高电压。防爆工况运行时，禁止在带电状态下打开仪表外壳。定期清理引压管路沉积物，防止引压口堵塞。
