描述

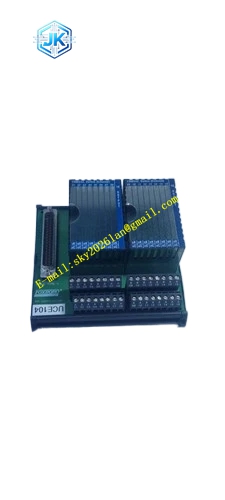

Foxboro FBM242 P0101AG
技术规格
- 通道数量： 16个完全隔离的离散输出通道。
- 支持电压： 15至60 V dc、120 V ac/125 V dc、240 V ac。
- 额定电流： 在60 V dc下，每通道额定电流高达2 A。
- 通信接口： 兼容冗余2 Mbps模块现场总线。
功能特点
- 高可靠性与隔离： 每个输出通道与其他通道及接地完全电气隔离，有效防止现场故障波及控制系统。
- 灵活的逻辑控制： 支持执行离散I/O或梯形逻辑程序，具备输入滤波时间、故障安全配置及持续或瞬时输出等可配置选项。
- 冗余通信： 接受来自冗余现场总线任一路径（A或B）的通信，单条路径故障时自动切换，确保通信不中断。
- 热插拔设计： 无需拆卸现场设备端接电缆、电源或通信电缆，即可在线拆卸或更换模块，极大减少停机时间。
应用场景
广泛应用于石油、化工、电力、制药等流程工业的自动化控制系统中，用于控制现场阀门的开关、电机的启停以及各类报警指示灯的触发。
性能参数
- 通态压降： 2.25 A时最大0.2 V。
- 关断状态漏电流： 最大0.1 mA。
- 功耗： 24 V dc时最大3 W；所有输出满载（1.5 A）时最大散热6.5 W。
- 环境适应性： 工作温度-20℃至+70℃，相对湿度5%至95%（非冷凝），适用于G3级恶劣环境。
材质构成
模块外壳采用坚固的工业级阻燃材料，内部PCB板经过严格的三防漆（Conformal Coating）处理，以抵御潮湿、粉尘和腐蚀性气体的侵蚀。端子组件采用高导电率的铜合金，表面镀锡或镀银，确保长期可靠的电气连接。
结构特征
紧凑的模块化设计，尺寸约为10.4 cm × 4.5 cm × 11.4 cm，重量仅0.284 kg。通过两个螺钉牢固地固定在Compact 200系列底板上，前面板带有清晰的状态指示LED和通道标识。
工作原理
FBM242接收来自控制处理器的数字控制指令，通过内部的光电隔离电路和功率驱动器件（如固态开关或继电器），将低压控制信号转换为能够驱动现场大功率负载的开关量信号。同时，模块实时监测输出回路的状态（如开路、短路），并将诊断信息反馈给控制器。
安装要求
必须安装在符合G3级环境标准的现场控制机柜底板上。需配合专用的终端组件（TA）使用，根据负载类型选择合适的限流装置、保险丝或继电器输出组件。接线时需严格区分不同电压等级的回路。
使用注意事项
在更换模块前，务必通过软件将该节点禁用，防止总线地址冲突。严禁在超出模块额定电压和电流的情况下使用。定期检查端子螺丝的紧固状态，防止因振动导致接触不良。
