描述

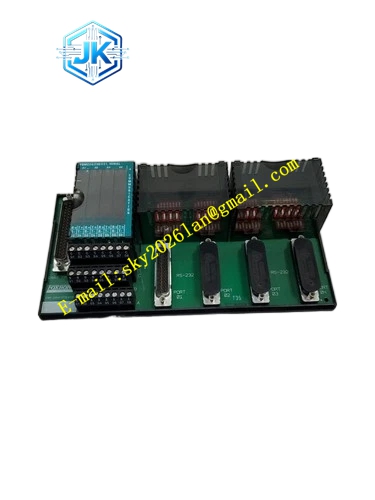

Foxboro FBM22
技术规格
- I/O 配置： 提供 1 路模拟量输入（AI）和 1 路模拟量输出（AO）。
- 信号类型： 支持标准的 0-20mA 或 4-20mA 电流信号。
- 通信接口： 兼容 Foxboro 2 Mbps 冗余现场总线。
- 供电要求： 24VDC 背板供电。
功能特点
- 无扰切换： 支持在自动（Auto）和手动（Manual）模式之间进行平滑、无扰动的切换，确保工艺过程的连续性和稳定性。
- 双向信号传输： 既能接收来自手动操作器的阀位反馈或设定值（AI），也能向现场执行机构输出 DCS 的控制指令（AO）。
- 高可靠性： 采用工业级设计，具备极强的抗干扰能力，适应恶劣的工业现场环境。
- 状态监测： 实时监测模块自身及通信链路的健康状态，并通过 LED 指示灯直观显示。
应用场景
广泛应用于石油、化工、电力等流程工业中，用于连接现场的手操器、阀位控制器，或在 DCS 故障时作为紧急手动控制的安全后备手段。
性能参数
- 转换精度： 典型精度优于 ±0.1% F.S.。
- 响应时间： 毫秒级响应，确保手动操作的实时性。
- 环境适应性： 工作温度 0℃ 至 60℃，防护等级 IP20。
材质构成
采用坚固的工业级阻燃外壳，内部 PCB 经过严格的三防漆（Conformal Coating）处理，以抵御潮湿、粉尘和腐蚀性气体的侵蚀。端子组件采用高导电率的铜合金，表面镀锡或镀银。
结构特征
紧凑的模块化设计，可直接插入 Foxboro Compact 200 系列底板。前面板带有清晰的通道标识和状态指示 LED，便于现场快速诊断。
工作原理
FBM22 内部的微处理器通过高精度 A/D 转换器采集手操器的模拟量反馈信号，并将其打包通过现场总线上传给 DCS 控制器。同时，它接收控制器下发的模拟量控制指令，经 D/A 转换后输出 4-20mA 电流信号驱动现场执行机构。
安装要求
必须安装在符合 G3 级环境标准的现场控制机柜底板上。需配合专用的端子组件（TA）使用，确保接线牢固。安装时需预留足够的散热空间。
使用注意事项
在进行手自动切换操作前，务必确认 DCS 与现场手操器的输出值已同步，以防止阀门突开或突关。严禁在带电状态下插拔模块。
