描述

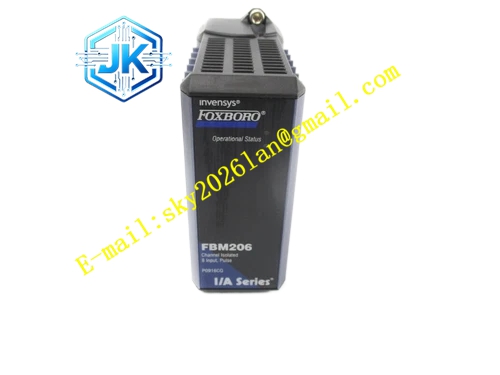

Foxboro FBM206
技术规格
- 通道配置：FBM206 包含 8 个完全隔离的独立脉冲输入通道；FBM206b 变体提供 4 个脉冲输入通道和 4 个 0 至 20 mA 模拟输出通道。
- 信号范围：接受 7 至 27 VDC 的可配置脉冲输入信号。
- 脉冲速率：每个输入通道接受最大速率为 25 kHz（10 Hz 至 25 kHz）的脉冲输入。
- 通信方式：通过冗余的 2 Mbps 模块现场总线与相关的现场控制处理器（FCP）通信。
功能特点
- 高精度计数：在 10 至 25 kHz 脉冲速率下保证无缺失脉冲，脉冲速率读数精度高达 0.01%。
- 全面隔离：每个输入通道与其他通道及接地之间均实现电气隔离，抗干扰能力强。
- 灵活配置：支持按模块配置脉冲速率累加、分辨率以及仪表缩放系数选项。
- 恶劣环境适应：采用坚固的挤压铝外壳，专为 G3 级（恶劣）工业环境设计。
应用场景
广泛应用于需要测量机器转速、位置、流量等参数的工业场景。典型输入设备包括涡街流量计、涡轮流量计、固态或机电触点及其他具有类似脉冲输出的传感器。
性能参数
- 输入通道阻抗：10 kΩ。
- 环路电源保护：每个通道均具备通道间电隔离、限流和稳压功能。
- 通道电源输入：24 VDC ±10%，最大 30 mA 至现场设备。
- 功耗：最大功率消耗 7 W，最大散热 5 W。
材质构成
模块外部采用坚固的挤压铝制外壳，为内部精密电路提供卓越的物理保护和电磁屏蔽。
结构特征
- 模块化设计：支持热插拔，无需拆卸现场接线即可更换模块。
- 状态指示：前面板集成 LED 指示灯，实时显示模块的运行状态和通道活动情况。
- 端接组件：通过专用的终端组件（TA）在本地或远程连接现场布线。
工作原理
FBM206 接收来自现场传感器的两线制脉冲电信号，模块内部的信号转换电路对脉冲进行整形、隔离和计数，随后将处理后的数据打包，通过冗余现场总线实时传输给上层控制器。
安装要求
- 必须安装在符合标准的模块化底板（Baseplate）上。
- 现场设备与 FBM 之间的最大布线距离取决于合规电压、导线电阻和现场设备的压降。
- 需确保机柜具备良好的散热条件。
使用注意事项
- 接线时需严格区分脉冲输入的正负极。
- 在强电磁干扰环境中，必须使用屏蔽双绞线并确保屏蔽层单端良好接地。
- 严禁在系统带电状态下强行插拔模块。
