描述

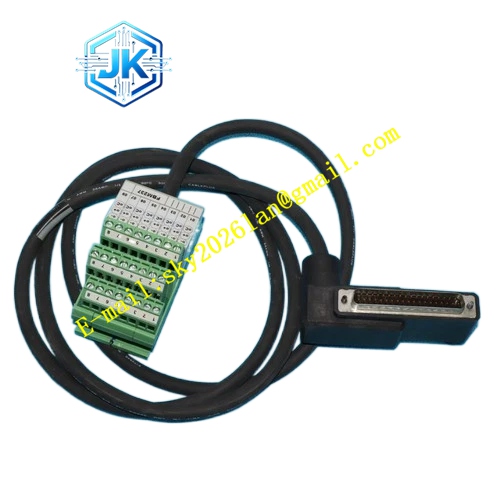

Foxboro AD916CC
技术规格
- 通道类型：支持多通道模拟量输入/输出或数字量混合配置。
- 分辨率：高精度 12位 或 16位 A/D 与 D/A 转换器。
- 信号范围：支持 4-20mA, 0-10V 等标准工业信号。
- 更新速率：毫秒级通道扫描与刷新周期。
功能特点
- 通道级隔离：每个通道独立隔离，彻底消除地环路干扰。
- 智能诊断：支持断线检测、超量程报警及短路保护。
- 高精度：全量程精度达 ±0.05%，温漂极低。
- 灵活组态：支持通过软件配置信号类型、量程及滤波参数。
应用场景
用于化工厂反应釜温度/压力监测、水处理厂液位控制、电厂锅炉给水调节等需要高精度数据采集的场合。
性能参数
- 输入阻抗：电流型 ≤ 250Ω，电压型 ≥ 1MΩ。
- 输出负载：最大 750Ω。
- 共模抑制比：> 120 dB。
材质构成
采用高品质电子元器件，外壳具备防静电与抗电磁干扰设计。
结构特征
- 端子接线：支持螺钉或弹簧压接端子。
- LED 指示：每通道配备独立的状态/报警指示灯。
- 标准尺寸：兼容标准 I/A Series 底板。
工作原理
现场信号进入模块后，首先经过过压和过流保护电路，随后通过高精度 ADC 转换为数字量。微处理器对数据进行线性化补偿和滤波后，通过背板总线上传给控制器。
安装要求
- 模拟量信号线必须使用屏蔽线，且屏蔽层在控制柜侧单端接地。
- 强电与弱电布线需保持至少 20cm 以上的间距。
- 确保机柜内无凝露。
使用注意事项
- 接线前务必确认信号类型（电压/电流）与模块跳线或软件配置一致。
- 严禁将高压交流电接入信号端子。
- 定期使用标准信号发生器进行校验。
