描述

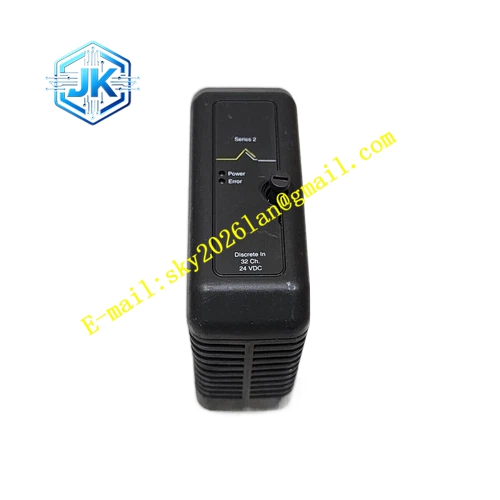

Emerson VE4050S2K1C0
技术规格
- 槽位规格：8 个 I/O 模块安装槽位
- 背板总线：DeltaV M 系列本地 I/O 总线
- 输入供电：24V DC 直流供电
- 单槽位最大功耗满足 M 系列 I/O 模块功耗要求
- 工作温度：0℃ ~ 60℃
- 存储温度：‑40℃ ~ 85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20，控制柜内部 DIN 导轨或者背板螺栓安装
- 配套硬件：全部 DeltaV M 系列 I/O 主卡、端子底座
功能特点
- 8 个标准化 I/O 槽位，支持 AI、AO、DI、DO、串行接口各类 M 系列 I/O 模块混合安装。
- 集成 DeltaV 本地背板总线，实现控制器与 I/O 模块高速数据传输。
- 集成电源分配回路，将 24V 直流输入分配给各个 I/O 插槽。
- 配置配套金属屏蔽挡条，抑制机柜内部电磁辐射，提升系统 EMC 抗干扰能力。
- 背板回路内置分级限流保护，单槽位模块短路不会损毁整块载板。
- 机械防错导向结构，M 系列模块只能单向插入，防止反向错插。
- 预留保护接地汇集端子，统一汇集 I/O 子系统保护地。
- 支持 DIN 导轨安装，也可以螺栓直接固定控制柜背板。
应用场景 化工、炼油、电厂 DeltaV M 系列 DCS 控制柜，作为整套 I/O 站安装基座，承载全部 M 系列 I/O 主卡与端子底座。
性能参数
- 背板总线带宽完全满足 8 个 I/O 模块同时高速数据交互。
- 每一路供电回路独立限流，故障槽位隔离，不影响其余槽位运行。
材质构成
- 载板框架：冷轧钢板，静电喷塑防腐处理。
- 背板 PCB 电路板：FR‑4 玻纤板，镀金连接器触点。
- 屏蔽挡条：镀锌金属板材。
- 导向卡扣：高强度阻燃尼龙。
- 接地端子：镀锡铜合金端子。
结构特征 水平布局 8 槽位 I/O 载板，背板集成整套总线线路与镀金插槽连接器。载板上方装配金属电磁屏蔽挡条。侧边预留 DIN 导轨卡扣以及螺栓固定孔。每个槽位具备导向防错槽，I/O 模块仅可单向插入。载板侧面设置接地端子。
工作原理 外部 24V 直流电源接入 VE4050S2K1C0 载板电源端子，背板分配电路向各个 I/O 插槽分配工作电源。DeltaV 本地总线通过背板连接器实现控制器和每一块 I/O 模块的数据通讯。金属屏蔽挡条阻挡机柜内部动力线缆产生的电磁干扰，降低噪声对 I/O 信号的影响。载板仅作为机械承载、供电、总线互联硬件，没有独立运算能力。
安装要求
- 选用 DIN 导轨或者螺栓将 VE4050S2K1C0 牢固固定在控制柜背板，载板无晃动。
- 接入 24V DC 供电线缆，确认正负极，供电前端配置熔断器。
- 载板接地端子使用接地线连接机柜接地排，接地电阻小于 4Ω。
- 按照项目配置依次插入 I/O 主卡以及配套端子底座，锁紧每一个模块机械锁扣。
- 上电之前目视确认所有模块连接器完全插合到位。
使用注意事项
- 只可以安装 M 系列 I/O 模块，S 系列模块不可以直接安装到此载板。
- 维护操作佩戴防静电手环，禁止直接触碰背板镀金连接器触点。
- 禁止金属硬物刮擦背板连接器镀金触点。
- 定期断电吹扫载板内部堆积粉尘，粉尘堆积会造成接触不良。
- 背板 PCB 线路损坏时直接整体更换载板，背板不可现场维修。
