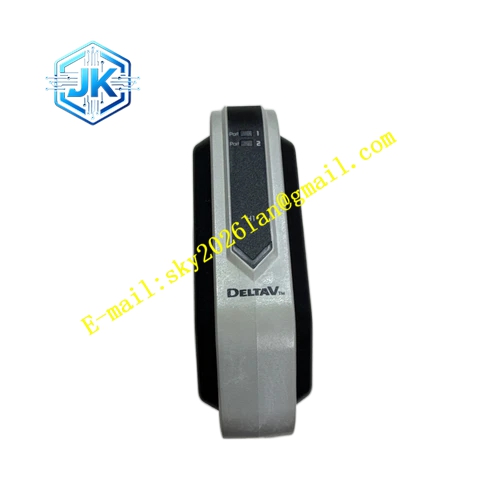

Emerson VE4026
技术规格
- 通道数量：8 通道热电偶输入
- 支持热电偶类型：J、K、T、E、R、S、B 型热电偶
- 分辨率：16 位
- 测量精度：满量程 ±0.2%
- 内置冷端补偿：模块内部集成冷端温度采集，自动补偿冷端温度误差
- 故障检测：热电偶断线、短路故障检测报警
- 通道隔离：通道之间、通道对背板总线电气隔离
- 工作温度：0℃ ~ 60℃
- 存储温度：‑40℃ ~ 85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20，控制柜内部安装
- 配套硬件：DeltaV TC 热电偶专用端子底座
功能特点
- 8 路完全隔离热电偶采集通道，各个测温回路互不干扰。
- 模块集成冷端补偿，无需外部冷端补偿设备，直接完成温度换算。
- 支持热电偶断线、短路检测，故障实时上报 DCS 操作站。
- 软件内直接选择热电偶型号，不需要硬件拨码开关。
- 数字滤波功能，滤除现场电磁干扰，温度读数平稳。
- 支持热插拔维护，单张卡件故障不影响系统其余 I/O。
- 前面板 LED 指示灯显示模块运行、故障状态。
应用场景 加热炉、裂解炉、锅炉、高温反应器、热处理设备温度采集，石油化工、火电行业高温工艺点温度监控。
性能参数
- 温度采集刷新周期最小可设置 100ms。
- 冷端补偿精度 ±0.5℃。
- 通道隔离耐压符合工业 EMC 标准。
材质构成
- 外壳：黑色阻燃 ABS 工程塑料。
- PCB 基板：FR‑4 玻纤板，三防环氧树脂涂覆。
- LED 器件：工业级发光二极管。
- 后端连接器：镀金欧式连接器。
结构特征 插卡式 I/O 主卡，前端面板布置状态 LED 指示灯，后端镀金连接器对接 I/O 载板背板总线。侧边配置机械锁扣，模块必须搭配热电偶专用端子底座使用，不可和 RTD 底座混用。
工作原理 现场热电偶产生和温度对应的毫伏电势信号，信号传输到端子底座送入 VE4026 主卡。模块采集毫伏电压，结合模块内部冷端补偿温度，查表换算得到实际工艺温度，转换为数字信号通过背板总线发送给 DeltaV 控制器。热电偶断线、短路时模块检测电路识别故障，向系统上报报警。通道隔离阻断现场干扰进入 DCS 背板。
安装要求
- 将 VE4026 主卡插入 I/O 载板插槽，扣紧机械锁扣。
- 安装配套热电偶专用端子底座，热电偶补偿线缆接入端子。
- 热电偶必须使用对应型号补偿电缆，禁止普通铜电缆替代。
- 补偿电缆屏蔽层机柜侧单端接地，线缆远离动力电缆。
- 机柜接地排接地电阻小于 4Ω。
- 在 DeltaV 软件组态热电偶型号、温度量程参数。
使用注意事项
- 不可以接入 RTD 热电阻信号，组态热电偶型号必须和现场硬件一致。
- 禁止和 RTD 端子底座混用，会造成测量错误甚至硬件损坏。
- 模块插拔维护佩戴防静电手环。
- 模块内部不存在现场可维修元器件，故障整体更换。
