描述

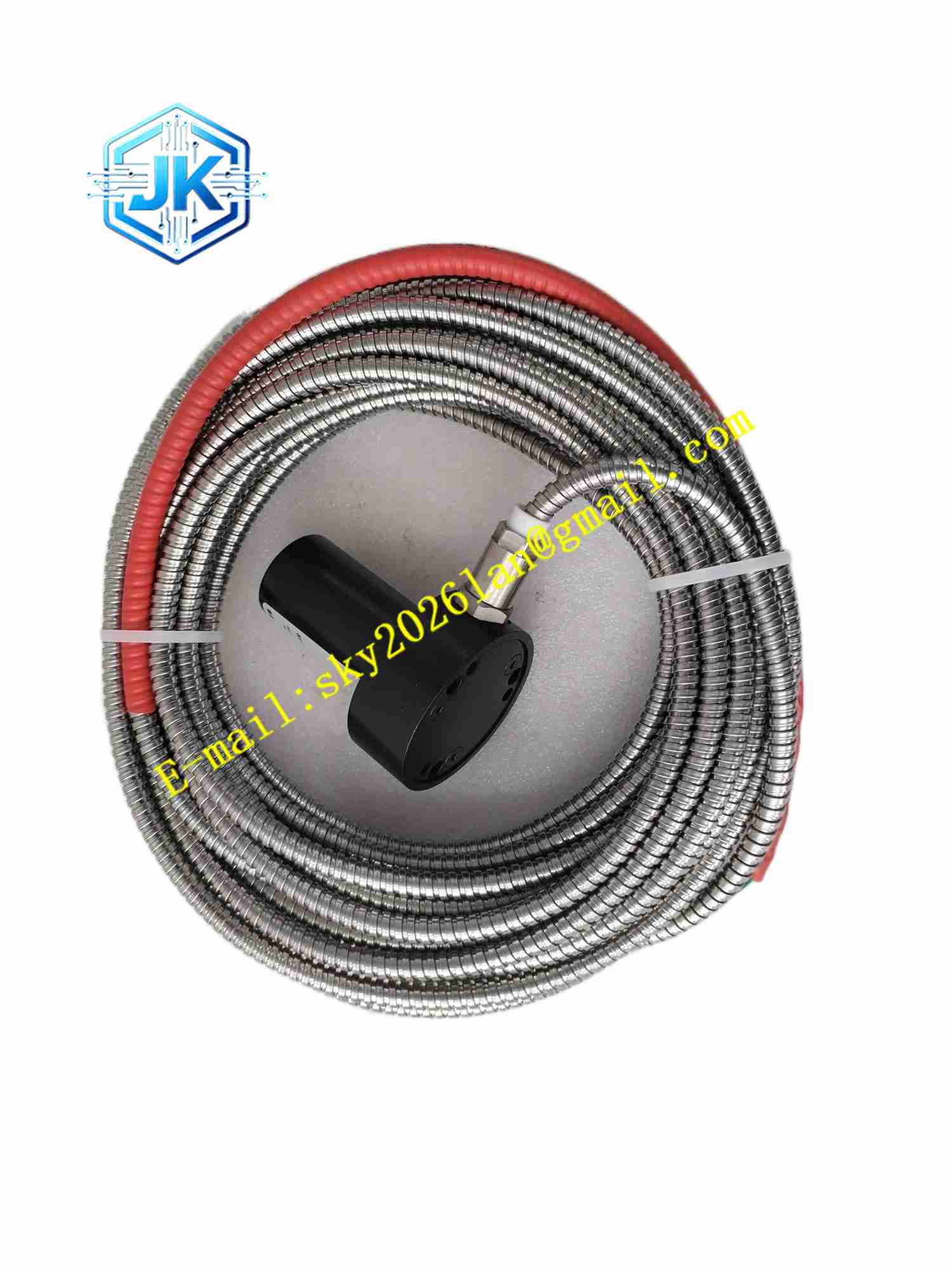

Emerson PR9268203-000
技术规格
- 产品类型：电磁式速度传感器
- 测量量：振动速度
- 频率范围：10~1000Hz
- 灵敏度：约 25mV/mm/s
- 量程：±20mm/s
- 输出：交流电压
- 工作温度：-30℃～+80℃
- 存储温度：-40℃～+100℃
- 相对湿度：95% 无凝露
- 安装螺纹：M10/M8
- 防护：IP65
- 重量：约 300g
- 电缆：2m integral
- 认证：CE
功能特点
- 电磁式自发电无需供电
- 直接测量轴承座振动速度
- 10~1000Hz 频响
- 灵敏度 25mV/mm/s
- 弹簧质量系统固有频率低
- 不锈钢外壳 IP65
- 坚固抗振
- 长寿命免维护
- 电厂标准振动传感器
- 配监测器积分 / 微分
应用场景
- 汽轮机轴承座振动监测
- 电机轴承振动测量
- 风机泵机壳振动
- 齿轮箱振动
- TSI 系统振动保护
材质构成
- 外壳：不锈钢
- 弹簧质量：磁钢线圈
- 电缆：屏蔽电缆
- 安装螺纹：不锈钢
- 密封：环氧灌封
- 接头：电缆固定头
结构特征
- 圆柱不锈钢壳体
- 底部螺纹安装
- 顶部电缆出线
- 内部磁钢与线圈弹簧质量
- 底部磁钢吸合
- 密封灌封
工作原理 传感器随轴承座振动，内部线圈相对磁钢运动，切割磁力线产生感应电压。电压幅值与振动速度成正比，频率与振动频率相同。信号通过电缆接入监测器，监测器显示振动速度有效值。
安装要求
- 螺纹拧入轴承座垂直振动方向
- 传感器底部磁钢贴紧测量面
- 电缆弯曲半径足够
- 远离强磁场
- 温度 – 30℃～+80℃
- 上电在监测器标定灵敏度
- 安装面平整无油污
使用注意事项
- 传感器不可摔碰
- 线圈方向一致
- 电缆屏蔽接地
- 测量面清洁
- 备件干燥存放
- 定期校验灵敏度
