描述

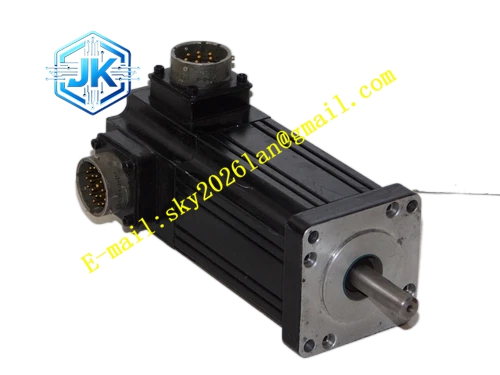

Emerson MHM-490-CONS-0000
技术规格
- 型号：MHM-490-CONS-0000
- 电机类型：交流永磁同步伺服电机
- 额定供电：240V AC
- 连接器类型：MS 航空插头
- 内置刹车：无（CONS 代表不带制动器）
- 工作温度：-20℃~40℃
- 存储温度：-40℃~85℃
- 防护等级：IP65
- 认证：CE、UL
- 转子结构：中高惯量转子，适合大负载稳定运行
功能特点
- 永磁同步电机结构，大功率输出，连续扭矩大，适合重型负载驱动。
- 中高惯量转子，负载波动时转速稳定，抑制负载冲击带来的转速震荡。
- MS 航空插头，抗震抗拉扯，适合工业设备长期连续运行。
- IP65 防护等级，防尘防水溅，可用于车间粉尘、潮湿工况。
- 内置高精度位置编码器，提供闭环位置、转速反馈。
- 定子绕组高绝缘等级，长时间满载运行温升可控。
- 长效润滑轴承，免维护长寿命，减少停机维护。
应用场景 重型自动化输送线、大型旋转工装、机床辅助机构、重型包装设备，驱动大质量负载，实现稳定速度控制、高精度定位。
性能参数
- 扭矩输出平稳，重载工况转速波动小
- 内置编码器位置反馈精度高，闭环定位稳定
- 轴承耐受持续重载，温升在额定范围
- 短时峰值过载能力强，应对启动冲击负载
材质构成
- 电机外壳：压铸铝合金，防腐喷涂
- 定子：硅钢片叠压，漆包铜线绕组
- 转子：稀土永磁磁钢，不锈钢护套
- 输出轴：416 不锈钢调质处理
- 轴承：高碳铬轴承钢
- 密封件：氟橡胶密封圈
- MS 航空插头：镀镍黄铜外壳
结构特征 圆柱形大功率伺服电机，前端为公制安装法兰，中心输出轴，尾部集成编码器组件与 MS 航空插头。电机内部定子、转子、编码器全部密封在铝合金壳体，前后端盖装配重载轴承支撑输出轴，法兰预留固定螺栓孔。
工作原理 伺服驱动器输出三相交变电流输入电机定子绕组，产生旋转磁场带动永磁转子旋转。尾部编码器实时采集转子位置、转速信号反馈伺服驱动器，构成闭环控制回路。驱动器接收上位运动指令，调节输出电流，精准控制电机转角、转速，驱动重型负载完成运动动作。
安装要求
- 电机法兰刚性固定在重型设备机架，法兰贴合平整，螺栓均匀锁紧。
- 输出轴与负载采用弹性联轴器，补偿同轴度偏差，降低径向冲击。
- MS 航空插头完全拧紧，密封圈完整，保证 IP65 防护性能。
- 电机四周预留足够散热空间，不可密闭包裹。
- 动力电缆与编码器线缆使用屏蔽电缆，屏蔽层控制柜侧单端接地。
- 上电前核对动力相序、编码器接线，相序错误电机无法正常运行。
使用注意事项
- 输出轴不可承受超出额定的径向与轴向载荷，会造成轴承提前损坏。
- 禁止敲击电机本体，冲击会损坏尾部精密编码器。
- 满载运行电机外壳温度升高，避免直接接触。
- 线缆避免小半径弯折，防止内部铜芯断裂。
- 禁止长时间超峰值扭矩运行，会造成永磁磁钢退磁，电机性能永久下降。
- 电机本体禁止拆解，拆解会破坏密封、编码器，设备直接报废。
