描述

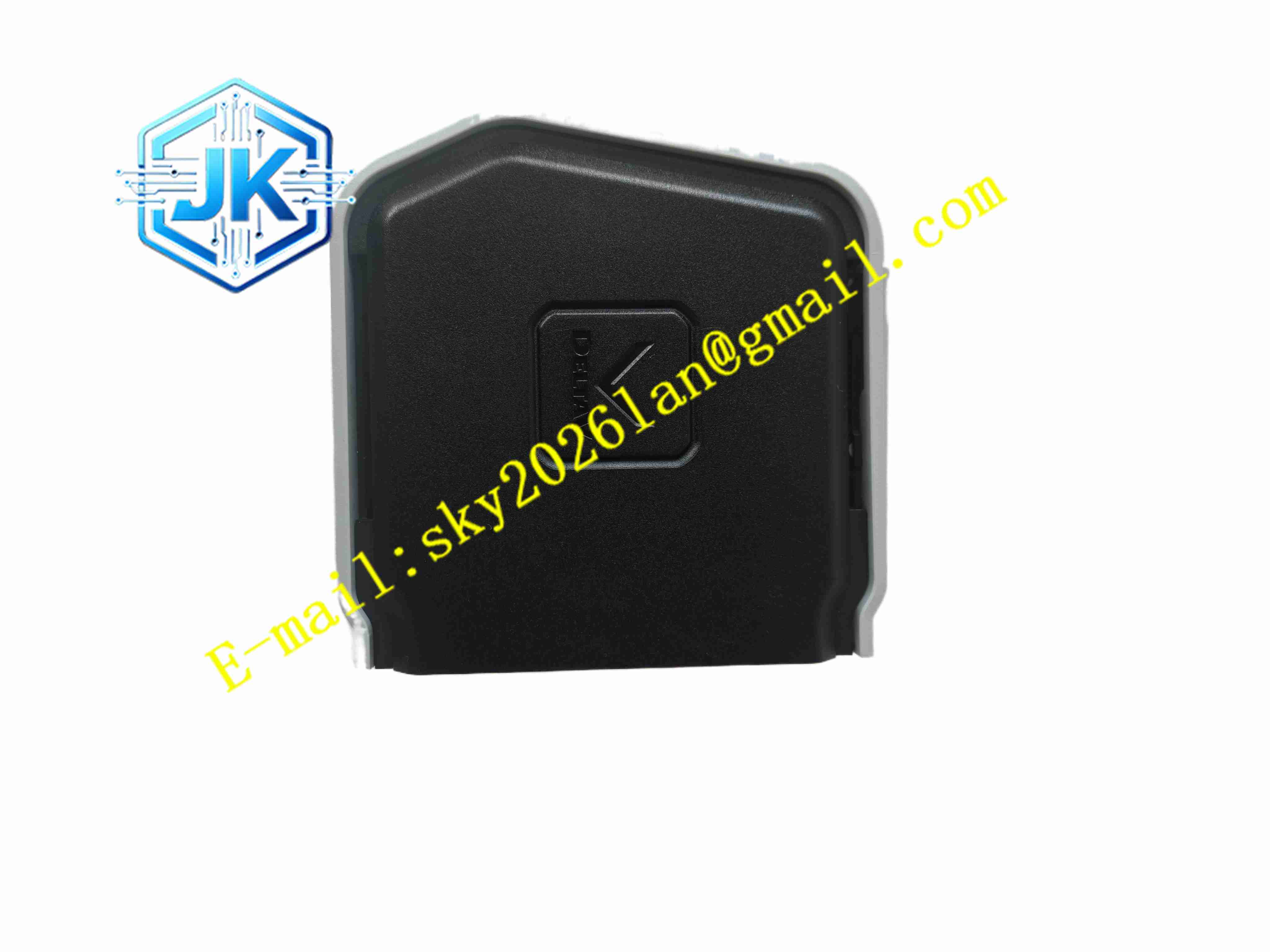

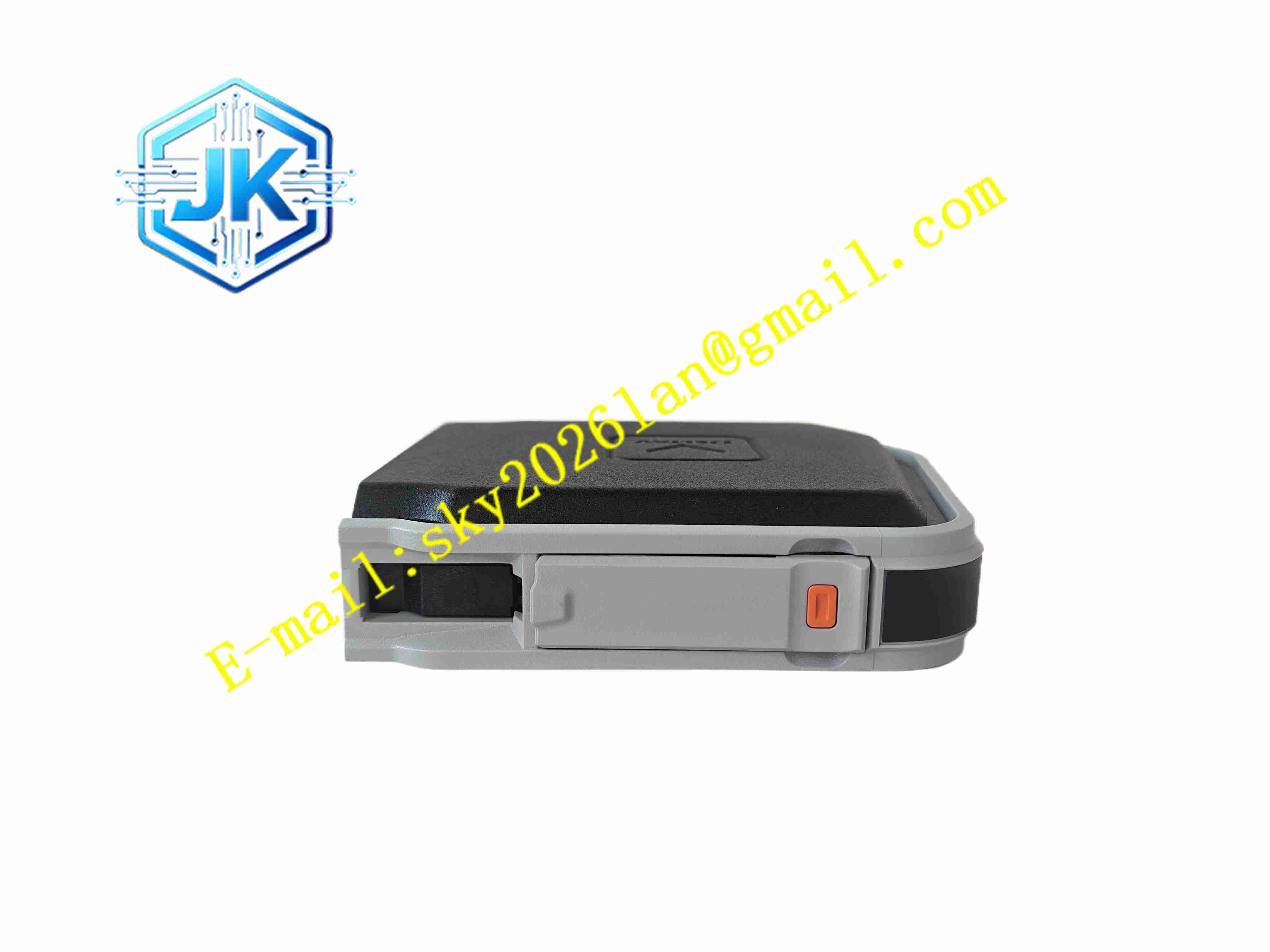

Emerson KL2101X1-BA1
技术规格
- I/O 类型：数字量输入卡
- 通道数量：16 路
- 输入信号：DC24V 干接点 / PNP/NPN
- 输入电压：19.2~30VDC
- 输入电流：每通道约 5mA
- 通道隔离：通道组隔离
- 背板供电：DeltaV 机架供电
- 响应时间：5ms 典型
- 工作温度：-40℃～+70℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨 / 卡件插座安装
- 认证：CE、UL
功能特点
- 16 通道 DC24V 数字量输入
- 支持干接点、PNP 接近开关、NPN 信号
- 通道断线、短路硬件诊断
- 前面板 LED 指示每通道输入状态
- 通道组光电隔离
- DeltaV 总线与现场侧隔离
- 可在线更换卡件
- 电子组态，通道参数软件配置
- 支持 FTA 现场接线端子板连接
- 宽温 – 40℃～+70℃工业设计
应用场景
- 化工 DCS 现场开关信号采集
- 炼油厂装置阀位反馈采集
- 电力发电厂数字量信号监控
- 制药厂安全门、急停信号采集
- DeltaV 过程控制系统 I/O 卡件
材质构成
- 外壳：阻燃工程塑料
- PCB 主板：FR4 玻纤电路板，三防涂覆
- 输入器件：光电隔离芯片、限流电阻
- 无源元件：TVS 二极管、金属膜电阻
- 连接器：DeltaV 专用背板连接器
- 端子：FTA 现场端子板连接
结构特征
- 窄型卡件结构，插入 DeltaV I/O 插座
- 前面板通道 LED 指示灯
- 右侧 FTA 现场接线端子板
- 板卡内部通道分组隔离
- 可拆卸接线端子板
- 卡件插拔锁紧机构
工作原理 现场 DC24V 开关信号通过 FTA 端子接入每通道输入电路，限流电阻限流后光电隔离，转换为数字逻辑电平。DeltaV 控制器通过总线周期读取全部 16 通道状态。通道诊断电路监测回路电流，识别断线短路故障。LED 实时指示每通道输入状态。电子组态定义通道滤波时间与故障响应。
安装要求
- 断电将卡件插入 DeltaV I/O 插座
- FTA 端子板按图纸接入现场信号线
- 信号线屏蔽双绞线，单点接地
- 信号线与动力电缆分开
- 环境温度维持 – 40℃～+70℃
- 上电前在 DeltaV 工程师站组态通道
使用注意事项
- 在线更换需确认系统支持
- 输入信号不可超 DC30V
- 拆装佩戴防静电手环
- 备件存放于防静电包装
- 更换后软件验证通道状态
- 定期紧固端子
