描述

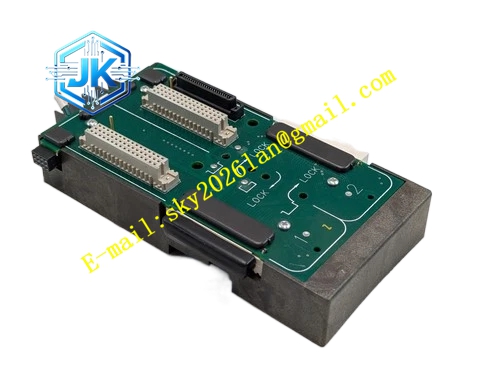

Emerson KJ4001X1-BA2
技术规格
- 适配系统：DeltaV M 系列 DCS
- 支持信号类型：4-20mA 模拟电流信号，1-5V 模拟电压信号
- 单通道最大电压：60VDC
- 单通道额定电流：1A
- 工作环境温度：-40℃~70℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 安装方式：机架背板固定安装
- 环境等级：ISA-S71.04 G3 工业空气污染物等级
功能特点 承接现场变送器模拟信号线缆，完成现场仪表与 I/O 卡件之间信号通路连接。 卡件底座分离结构，更换 I/O 卡件无需拆卸现场接线，降低现场维护工作量。 每一路通道内置保护元器件，抑制浪涌、过流，隔离单通道故障，防止故障扩散至 I/O 卡件。 物理防错定位销设计，不匹配型号 I/O 卡件无法插入底座，避免硬件烧毁。 采用螺钉式接线端子，支持多股铜导线接入，端子锁紧力稳定，适应机柜振动工况。 内置信号滤波电路，过滤现场工业环境高频电磁干扰，保证模拟信号采集精度。
应用场景 化工、炼油、电厂、水处理 DeltaV DCS I/O 机柜，用于压力、温度、液位、流量变送器 4-20mA 模拟信号接入。
性能参数 通道信号传输损耗低，保证 4-20mA 信号采集精度满足工业控制要求。 通道保护元件动作速度快，单通道短路故障可独立隔离，不影响其余通道。 接线端子长期振动工况下不会自行松动，电气接触稳定。 硬件满足 G3 腐蚀性大气环境长期连续运行。
材质构成 阻燃高强度工程塑料外壳，具备抗老化性能。 内部基材为阻燃玻纤环氧 PCB 电路板。 黄铜镀金接触弹片，用于对接 I/O 卡件连接器。 螺钉式黄铜接线端子组件。 内置 TVS 浪涌抑制、限流保护无源元器件。
结构特征 扁平式底座结构，使用螺丝固定在 DeltaV 机架背板导轨。 正面排布多组螺钉接线端子，用于接入现场仪表电缆。 上部预留插槽，I/O 卡件垂直向下插入插槽。 底座侧边设置唯一物理定位销，实现防误插功能。 背部电路触点对接机架背板总线。
工作原理 现场模拟仪表输出信号接入底座接线端子，信号经过底座内部滤波、浪涌保护回路，通过镀金弹片传递至插接在上方的 I/O 卡件。I/O 卡件输出模拟信号时，信号反向通过底座回路送至现场执行机构。通道发生过压、短路故障时，底座内置保护元件动作，切断故障通道，隔离故障，保护 I/O 卡件。定位销限制卡件插入，只有同系列匹配卡件能够安装到位。
安装要求 将底座固定在 I/O 机架背板指定位置，紧固固定螺丝，保证底座无晃动。 现场电缆选用屏蔽双绞线，屏蔽层单端接地，按照图纸接入对应端子，使用规定力矩拧紧接线螺钉。 确认定位销完好，将对应型号 I/O 卡件垂直下压插入底座，确认卡件完全卡紧。 现场信号电缆与大功率动力电缆分开走线，保持安全间距。 全部接线完成后核对回路清单，完成回路测试。 机柜柜体可靠保护接地。
使用注意事项 底座拆装操作必须断电执行，禁止带电拆卸底座。 定期巡检接线端子，按照规定力矩重新紧固，防止振动造成接触不良。 禁止强行插入不匹配型号 I/O 卡件，会损坏定位销与接触弹片。 底座内部无现场可维修元器件，通道损坏直接整体更换底座。
