描述

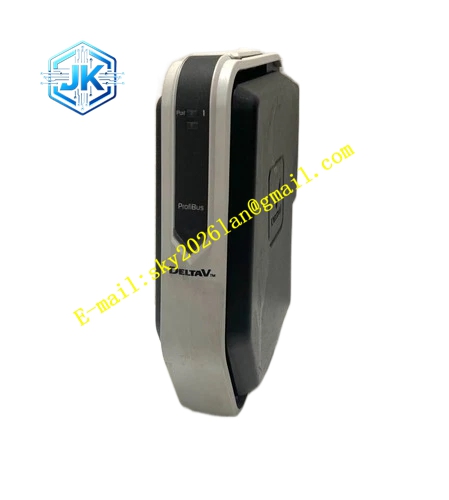

Emerson KJ3243X1-BK1
技术规格
- 总线类型：FF Fieldbus H1，31.25kbps
- 网段数量：多路 H1 总线端口
- 总线供电：9~32VDC，每端口 12mA
- 背板供电：Local Bus 12VDC，300mA
- 工作温度：-40℃~70℃
- 存储温度：-40℃~85℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20，机柜内安装
- 防爆认证：Ex ec IIC Gc，ATEX、IECEx、FM，Zone2 适用
- 冲击与振动：10g 半正弦冲击，0.7g 振动耐受
功能特点
- FF H1 基金会现场总线接口，31.25kbps 总线速率，接入 FF 智能变送器、FF 阀门定位器。
- 总线回路故障诊断，识别总线短路、断线、总线噪声超标、设备离线，报警上传 DeltaV 操作站。
- 支持热插拔，带电更换卡件，机架其余卡件持续运行。
- 总线电气隔离，现场总线侧干扰不会侵入 DeltaV 背板总线。
- 面板 LED 指示灯，显示卡件电源、总线通讯、故障状态。
- 支持 FF 设备远程组态、设备诊断读取、设备参数修改。
- 总线能量限制，满足 Zone2 危险区域防爆要求。
- 电路板三防涂覆，适应工业机柜恶劣环境。
应用场景 大型化工、炼油、制药工厂 DeltaV FF 现场总线项目，FF H1 网段上连接压力、液位、流量 FF 变送器、FF 智能阀门定位器，实现全数字化现场仪表网络，用于工艺参数采集、阀门控制、设备健康诊断。
性能参数
- 总线通讯速率固定 31.25kbps
- 单网段可挂载多台 FF 现场总线设备
- 总线噪声实时监测，噪声超标提前预警
- 总线报文校验，丢弃错误报文，保证数据可靠
材质构成
- 前面板：铝合金阳极氧化面板，丝印指示灯标识
- PCB 基板：FR-4 阻燃玻纤板，三防环氧树脂涂覆
- 背板连接器：镀金欧式连接器
- 总线隔离芯片：数字隔离器件
- 总线驱动芯片：FF H1 专用总线收发芯片
结构特征 DeltaV S 系列标准插卡，后端镀金连接器对接机架背板总线，前端金属面板配备插拔锁扣与状态 LED，面板引出 FF H1 总线接线端子。卡件直接插入 DeltaV I/O 机架插槽。
工作原理 DeltaV 控制器下发指令，卡件转换为 FF H1 总线报文，发送至现场总线上的 FF 仪表；现场 FF 仪表采集工艺数据，通过 H1 总线回传报文，卡件接收解析后通过背板总线上传至 DeltaV 控制器。卡件持续监测总线电压、噪声、设备在线状态，总线故障触发系统报警。
安装要求
- 卡件插入 DeltaV I/O 机架插槽，锁紧机械卡扣。
- FF H1 总线使用专用现场总线屏蔽电缆，总线两端按照规范安装终端器。
- 总线线缆远离大功率动力电缆，单独敷设。
- 危险区域投运前完成总线能量评估，满足防爆规范。
- 控制柜保持通风散热，环境温度控制在额定区间。
- 在 DeltaV 软件添加 FF 总线设备，完成设备组态。
使用注意事项
- FF 总线必须配套专用终端器，缺少终端器会造成通讯不稳定、丢包。
- 总线线缆不可和动力电缆同槽敷设，电磁干扰会造成总线通讯中断。
- 防爆区域总线接线操作，回路断电后方可拆装。
- 维护操作佩戴防静电手环，静电损坏总线驱动芯片。
- 总线短路会造成整个网段设备离线，投运前必须做总线绝缘测试。
