描述

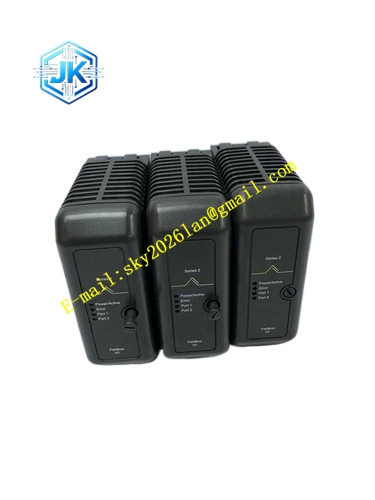

Emerson KJ3242X1-BA1
技术规格
- 适配系统：DeltaV M 系列 DCS
- 通道数量：16 通道数字量输出
- 输出类型：24VDC 有源输出
- 单通道最大输出电流：0.5A
- 工作环境温度：0℃~60℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 供电：机架背板 24VDC
- 安装形式：插件式卡件，配套端子底座
功能特点 接收控制器下发的开关指令，输出 24VDC 信号驱动现场电磁阀、继电器、状态指示灯。 每通道独立过流、短路保护，单通道故障自动隔离，不影响其余通道输出。 全通道硬件诊断，检测负载断线、短路故障，故障报警上传 DCS 系统。 前面板 LED 指示灯，独立显示每一路通道输出状态与模块故障。 维护模式支持热插拔，在线更换卡件。 通道支持单独组态启用或禁用。
应用场景 化工、炼油、电厂 DeltaV 控制系统，控制电磁阀、泵启停继电器、阀门开关、现场状态指示灯。
性能参数 通道输出响应速度快，指令下发后快速输出开关信号。 单通道短路保护动作迅速，隔离故障通道，保护整张卡件。 镀金触点抗振动，长期运行电气连接稳定。
材质构成 阻燃黑色工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧多层 PCB 电路板。 输出驱动芯片、主控 MCU 芯片。 镀金铜合金底部连接器触点。 内置限流、短路保护元器件。
结构特征 插件式卡件，适配 DeltaV I/O 机架槽位。 前面板布置运行指示灯、故障指示灯，16 路通道输出状态指示灯。 两侧导向滑轨与弹簧锁扣，插入底座自动锁紧。 底部镀金连接器对接端子底座。 壳体散热槽实现自然对流散热。
工作原理 DeltaV 控制器通过背板总线向卡件下发开关输出指令，卡件 MCU 接收指令，控制对应通道驱动电路输出 24VDC，信号经过端子底座送至现场负载。卡件持续监测每一路通道输出电流，当发生短路、过流故障，通道保护电路动作切断输出，同时上报故障报警。
安装要求 配套端子底座预先固定在机架背板，现场负载线缆接线完成。 佩戴防静电手环，卡件垂直下压插入端子底座，确认锁扣锁紧。 工程师站添加硬件，组态通道参数，完成输出回路测试。 机柜做好保护接地。
使用注意事项 拆装佩戴防静电手环，禁止触碰底部镀金触点。 仅维护模式下执行热插拔操作。 现场负载电流不得超过单通道额定输出电流。 定期巡检面板指示灯，及时处理通道故障。 禁止拆解卡件外壳，硬件损坏直接整体更换。
